FPCの説明
基材および銅ホイルの組合せに従って、適用範囲が広いサーキット ボードは2つのタイプに分けることができます:接着剤のない付着力および適用範囲が広い板を持つ適用範囲が広い板。非接着剤適用範囲が広いPCBの価格は付着力の適用範囲が広いPCBのそれより大いに高いですが、はんだの柔軟性、銅ホイルと基質間の力を結んでと平坦は付着力の適用範囲が広いPCBのそれよりまたよいです。従ってそれはのような需要が高い状態だけで、使用されます:COF (裸の破片を持つ屈曲、適用範囲が広い板、パッドの高い平坦の破片)等。価格が高いので、市場で使用される適用範囲が広いPCBsのほとんどは今でも付着力の適用範囲が広いサーキット ボードです。適用範囲が広いサーキット ボードは曲がることが要求される状態で主に使用されるので、設計かプロセスが適度でなければ、マイクロひび、溶接および他の欠陥を作り出すことは容易です。
FPCの使用の経済
回路設計が比較的簡単なら、総容積は小さく、スペースは適しています、従来の内部関係大いにより安いです。適用範囲が広い回路は回路は複雑ですか、多くの信号を処理するか、または特別な電気か機械条件があればよい設計選択です。適用のサイズそして性能が堅い回路の容量を超過するとき、適用範囲が広いアセンブリは最も経済的です。3milラインおよび間隔の穴そして適用範囲が広い回路を通した5milの12milパッドは薄膜で製造することができます。従ってフィルムに破片を直接取付けるために、それはより信頼できます。炎-イオン源であることができる抑制剤--がありません。これらのフィルムは高温で保護そしてより高いガラス転移点を得るために凝固させてかもしれません。適用範囲が広い材料はコネクターがないので堅い材料よりより少なく高価です。

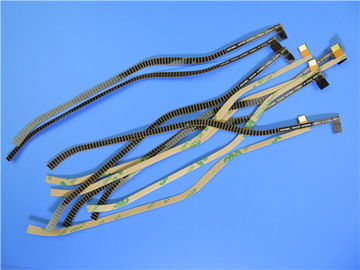

FPCの場合:Polyimideの補強剤が付いている単層の適用範囲が広いサーキット ボード
(FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどです)
概説
これはタイプのアンテナの適用のための適用範囲が広いプリント回路です。それは厚い0.15mmに単層板です。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにITEQのそれから製造しましたあります。3Mテープは裏側で応用です。
変数およびデータ用紙
層の数 |
1 |
板タイプ |
cirucit Flexbile |
板厚さ |
0.1mm +/-10% |
板材料 |
Polyimide (PI) 25um |
板材料の製造者 |
ITEQ |
板材料のTgの価値 |
60℃ |
|
PTHのCUの厚さ |
N/A |
内部のIayerのCUのthicknes |
N/A |
表面のCUの厚さ |
35 um (1oz) |
|
Coverlay色 |
黄色 |
Coverlayの数 |
1 |
Coverlayの厚さ |
25 um |
補強剤 |
200 um |
3Mテープ |
はい |
|
タイプのシルクスクリーン インク |
IJR-4000 MW300 |
シルクスクリーンの製造者 |
TAIYO |
シルクスクリーンの色 |
白い |
シルクスクリーンの数 |
2 |
|
Mininumの跡(ミル) |
N/A |
最低ギャップ(ミル) |
N/A |
|
表面の終わり |
液浸の金 |
RoHSは要求しました |
はい |
Famability |
94-V0 |
|
熱衝撃テスト |
パス、-25℃±125℃、1000の周期。 |
熱圧力 |
パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
機能 |
100%のパスの電気テスト |
技量 |
IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
高められた信頼性
電気変数設計の可制御性
はんだ付けされる端は全である場合もあります
物質的なoptionality
安価
処理の継続
少しの順序は受け入れられます
あなたのプリント基板に会うことはPCBのプロトタイピングから大量生産を集中する必要があります。
適用
容量性タッチ画面/パネル、産業制御温度調節器柔らかい板、消費者カード読取り装置の柔らかい板
