FPCの短い導入
適用範囲が広いプリント基板(FPC)は「柔らかい板」と言われます。企業では、FPCは堅いプリント基板にない多くの利点がある適用範囲が広い絶縁の基質から成っているプリント基板(主にpolyimideかポリエステル・フィルム)です。例えば、それは自由に、折られる傷曲げることができます。電子プロダクトの容積は高密度、小型化および高い信頼性の方に電子プロダクトの開発のために適しているFPCの使用によって非常に減らすことができます。従って、FPCは宇宙航空、軍、移動体通信、ラップトップ、コンピュータ周辺機器、PDA、デジタル カメラおよびずっと他の分野またはプロダクトで広く利用されています。
FPCにまたよい熱放散、solderability、容易な土台および安価の利点があります。
適用範囲が広いプリント基板は1つの層、2つの層および多層板を備えています。基材はpolyimideの覆われた積層物です。この種類の材料に高熱の抵抗およびよい寸法安定性があります。それは機械保護およびよい電気絶縁材が両方あるコーティングのフィルムと押すことによって最終製品です。両面および多層印刷配線基板の表面および内部のコンダクターは内部および外の層の電気関係を実現するために金属で処理されます。
適用範囲が広いサーキット ボードの機能はコンピュータ、コンピュータ周辺機器の補助システム、消費者世帯の電化製品および自動車をカバーする4種類、即ち、鉛ライン、プリント回路、コネクターおよび多機能の総合システムに、等分けることができます。

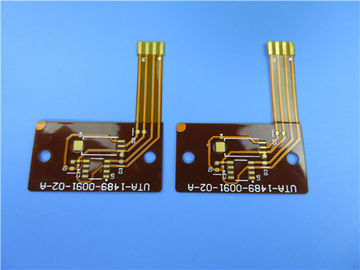

FPCの場合:液浸の金が付いているPolyimideで造られる味方された適用範囲が広いプリント回路(FPC)を選抜して下さい
(FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどです)
概説
これはタイプのBluetoothのヘッドホーンの適用のための適用範囲が広いプリント回路です。それは厚い0.15mmに単一の味方された層FPCです。基礎積層物はShengyiからあります。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造しました。Polyimideの補強剤は挿入の部分で応用です。
変数およびデータ用紙
PCBのサイズ |
45 x 33mm=1PCS |
板タイプ |
|
層の数 |
味方されたPCBを選抜して下さい |
台紙の部品は浮上します |
はい |
穴の部品を通して |
いいえ |
層の旋回待避 |
銅-------35um (1oz) |
Polyimide 0.1mm |
技術 |
|
最低の跡およびスペース: |
12mil/12mil |
最低/最高の穴: |
2.5mm |
異なった穴の数: |
1 |
ドリル孔の数: |
2 |
製粉されたスロットの数: |
0 |
内部排気切替器の数: |
0 |
インピーダンス制御 |
いいえ |
板材料 |
|
ガラスのエポキシ: |
Polyimide 0.1mm、FPC |
最終的なホイルの外面: |
1oz |
内部最終的なホイル: |
0oz |
PCBの最終的な高さ: |
0.1mm ±0.05 |
めっきおよびコーティング |
|
表面の終わり |
液浸の金(ENIG)上のElectrolessニッケル(1つの」100 µの」上のµのニッケル) |
はんだのマスクはに適用します: |
上 |
はんだのマスク色: |
黄色、Coverlay |
はんだのマスクのタイプ: |
LPSM |
CONTOUR/CUTTING |
レーザーの切口 |
印が付いていること |
|
構成の伝説の側面 |
上 |
構成の伝説の色 |
白、IJR-4000 MW300、Taiyoは供給しました。 |
製造業者の名前かロゴ: |
コンダクターおよびleged自由域の板で印を付けられる |
を経て |
穴(NPTH)を通してめっきされるどれも |
FLAMIBILITYの評価 |
UL 94-V0の承認MIN。 |
次元の許容 |
|
輪郭次元: |
0.0059" (0.15mm) |
板めっき: |
0.0030" (0.076mm) |
ドリルの許容: |
0.002" (0.05mm) |
テスト |
100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク |
電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア |
世界的に、全体的に。 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
高められた信頼性
電気変数設計の可制御性
はんだ付けされる端は全である場合もあります
物質的なoptionality
安価
処理の継続
最低順序量および安価のサンプル無し。
15年間以上の経験
適用
薄膜スイッチ、携帯電話電池の屈曲板、医学のキーパッドの柔らかい板
