| 起源の場所: | 中国 |
| ブランド名: | Bicheng Enterprise |
| 証明: | UL |
| モデル番号: | BIC-0257-V2.57 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | USD 2.99-6.99 PER PIECE |
| パッケージの詳細: | 真空 |
| 受渡し時間: | 5-6 仕事日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの45000部分 |
| 層の数: | 2 | ガラスのエポキシ:: | Polyimide （PI） 25um |
|---|---|---|---|
| 最終的なホイル: | 2つのoz | PCBの最終的な高さ:: | 0.15 mm ±10% |
| 表面の終わり: | 液浸の金 | はんだのマスク色:: | 黄色 |
| 構成の伝説の色: | 白い | テスト: | 100%の電気テスト前の郵送物 |
適用範囲が広いプリント回路|両面の適用範囲が広いPCBs|液浸の金FPC|Polyimide PCBs

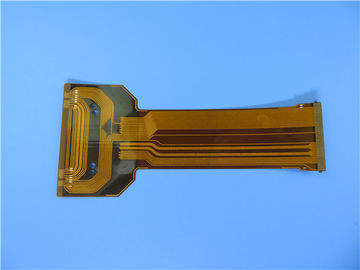

（FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
概説
これはタイプのBluetoothのヘッドホーンの適用のための適用範囲が広いプリント回路である。それは厚い0.15mmに層2つFPCである。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにShengyiのそれから製造したある。Polyimideの補強剤は挿入の部分で加えられる。
変数およびデータ用紙
| 適用範囲が広いPCBのサイズ | 41.5X 112.3mm |
| 層の数 | 2 |
| 板タイプ | 適用範囲が広いPCB |
| 板厚さ | 0.15mm |
| 板材料 | Polyimide （PI） 25µm |
| 板物質的な製造者 | ITEQ |
| 板材料のTgの価値 | 60℃ |
| PTHのCUの厚さ | ≥20 µm |
| 内部のIayerのCUのthicknes | N/A |
| 表面のCUの厚さ | 70um |
| Coverlay色 | 黄色 |
| Coverlayの数 | 2 |
| Coverlayの厚さ | 25 µm |
| 補強剤材料 | Polyimide |
| 補強剤の厚さ | 0.2mm |
| タイプのシルクスクリーン インク | IJR-4000 MW300 |
| シルクスクリーンの製造者 | TAIYO |
| シルクスクリーンの色 | 白い |
| シルクスクリーンの数 | 1 |
| Coverlayのテストの皮をむくこと | peelable無し |
| 伝説の付着 | 3M 90℃はMin.の3回後の皮テストしない |
| 表面の終わり | 液浸の金 |
| ニッケル/金の厚さ | Au:0.03µm （Min.）;NI 2-4µm |
| RoHSは要求した | はい |
| Famability | 94-V0 |
| 熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
| 熱圧力 | パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
| 機能 | 100%のパスの電気テスト |
| 技量 | IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
高められた信頼性
物質的なoptionality
安価
処理の継続
すばらしいカスタマー サービス
競争の郵送料のDDUの各戸ごとの郵送物。
適用
キーパッドFPCの産業制御音響設備、LCD TVの柔らかい板、デジタル カメラの柔らかい板
FPCの短い導入
適用範囲が広いプリント基板（FPC）は「柔らかい板」と言われる。企業では、FPCは堅いプリント基板は持っていないこと多くの利点がある適用範囲が広い絶縁の基質から成っているプリント基板（主にpolyimideかポリエステル・フィルム）である。例えば、それは折られて自由に、傷つけられて曲げる、ことができる。電子プロダクトの容積は高密度、小型化および高い信頼性の方に電子プロダクトの開発のために適しているFPCの使用によって非常に減らすことができる。従って、FPCは宇宙航空で広く利用されている、軍隊、移動体通信、ラップトップ、コンピュータ周辺機器、PDA、デジタル カメラおよびずっと他の分野またはプロダクト。
FPCにまたよい熱放散、solderability、容易な土台および安価の利点がある。
適用範囲が広いプリント基板は1つの層、2つの層および多層板を備えている。基材はpolyimideの覆われた積層物である。この種類の材料に高熱の抵抗およびよい寸法安定性がある。それは機械保護およびよい電気絶縁材が両方あるコーティングのフィルムと押すことによって最終製品である。両面および多層印刷配線基板の表面および内部のコンダクターは内部および外の層の電気関係を実現するために金属で処理される。
適用範囲が広いサーキット ボードの機能は4種類に分けることができる即ち、コンピュータ、コンピュータ周辺機器の補助システム、消費者世帯の電化製品および自動車をカバーするライン、プリント回路、コネクターおよび多機能の総合システムを、等導きなさい。
