起源の場所: | 中国 |
ブランド名: | Bicheng Enterprise |
証明: | UL |
モデル番号: | BIC-0253-V2.53 |
最小注文数量: | 1 |
---|---|
価格: | USD 2.99-5.99 PER PIECE |
パッケージの詳細: | 真空 |
受渡し時間: | 5-6 仕事日 |
支払条件: | トン/ Tは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの45000部分 |
層の数: | 2 | ガラスのエポキシ:: | Polyimide (PI) 25um |
---|---|---|---|
最終的なホイル: | 1つのoz | PCBの最終的な高さ:: | 0.15 mm ±10% |
表面の終わり: | 液浸の金 | はんだのマスク色:: | 黄色 |
構成の伝説の色: | 白い | テスト: | 100%の電気テスト前の郵送物 |

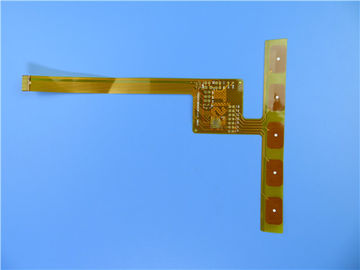

液浸の金および黄色いマスクが付いているPolyimideで造られる二重層適用範囲が広いPCB
(FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
概説
これはタイプのアナログ装置の適用のための適用範囲が広いプリント回路である。それは0.15mmに厚く2つの層板である。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにITEQのそれから製造したある。液浸の金はパッドで加えられる。補強剤はコネクターの部品で加えられる。
変数およびデータ用紙
層の数 | 2 |
板タイプ | cirucit Flexbile |
板厚さ | 0.15mm +/-10% |
板材料 | Polyimide (PI) 25um |
板物質的な製造者 | ITEQ |
板材料のTgの価値 | 60℃ |
PTHのCUの厚さ | ≥20 um |
内部のIayerのCUのthicknes | N/A |
表面のCUの厚さ | 35 um (1oz) |
Coverlay色 | 黄色 |
Coverlayの数 | 2 |
Coverlayの厚さ | 25 um |
補強剤 | 200 um |
タイプのシルクスクリーン インク | IJR-4000 MW300 |
シルクスクリーンの製造者 | TAIYO |
シルクスクリーンの色 | 白い |
シルクスクリーンの数 | 2 |
Mininumの跡(ミル) | 4ミル |
最低ギャップ(ミル) | 4ミル |
表面の終わり | 液浸の金 |
RoHSは要求した | はい |
Famability | 94-V0 |
熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
熱圧力 | パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
機能 | 100%のパスの電気テスト |
技量 | IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
高められた信頼性
電気変数設計の可制御性
はんだ付けされる端は全である場合もある
安価
処理の継続
中型の大量生産への低速の焦点
適用
薄膜スイッチ、携帯電話のアンテナ屈曲板、自動車GPS運行屈曲板
適用範囲が広いPCBの構造
伝導性の銅ホイルの層の数に従って、FPCは単層回路、二重層回路、多層回路、倍に等味方した分けることができる。
単層の構造:この構造の適用範囲が広い回路は適用範囲が広いPCBの単純構造である。通常基材(誘電性の基質)は+透明なゴム製(付着力) +銅ホイル一組の購入された原料(semi-manufactures)、保護フィルムであり、透明な接着剤はもう一つの種類の買われた原料である。最初に、銅ホイルは必須回路を得るためにエッチングされなければなり対応するパッドを明らかにするために保護フィルムはあくべきである。クリーニングの後で、2つは転がりによって結合される。それからパッドの露出された部品は保護するために金か錫を電気めっきした。このように、大きいパネル・ボードは準備ができている。一般にまたそれは小さいサーキット ボードの対応する形に押した。また銅ホイルに保護フィルムが直接ないが、費用がより低いが、機械強さはより悪くなるようにサーキット ボードの印刷された抵抗のはんだ付けするコーティング。強さの条件が高くないし、価格ができるだけ低い必要があれば保護フィルム方法を適用することが最善である。
二重層状構造:回路はワイヤーで縛られるには余りにも複雑なかまたは地面を保護するために銅ホイルは必要であるとき二重層また更に多層を選ぶことは必要である。多層および単一の版間の最も典型的な相違は銅ホイルの層を接続する穴があいた構造の付加である。透明なゴムの最初のプロセスは+基材+銅ホイル穴を作ることである。最初に基材および銅ホイルのドリル孔、ある特定の厚さの銅ときれいおよび次にめっきされて。それに続く製作プロセスは単層回路とほとんど同じである。
二重味方された構造:倍FPCの両側は主に他のサーキット ボードを接続するのに使用してもらうパッドを、味方した。それおよび単一層の構造が類似している、であるがが製造工程非常に異なっている。その原料は銅ホイル、保護フィルムおよび透明な接着剤である。保護フィルムはパッドの位置に従って最初にあくべきであるそして銅ホイルは添付されるべきであるパッドおよびトラック ラインはエッチングされ、それから別のドリル孔の保護フィルムは添付されるべきである。
