層の数: | 2 | ガラスのエポキシ:: | Polyimide (PI) 50 um |
---|---|---|---|
最終的なホイル: | 1つのoz | PCBの最終的な高さ:: | 0.15 mm ±10% |
表面の終わり: | 液浸の金 | はんだのマスク色:: | 黄色 |
構成の伝説の色: | 白い | テスト: | 100%の電気テスト前の郵送物 |

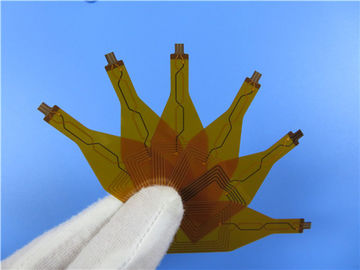

液浸の金およびPIの補強剤が付いているPolyimideで造られる二重層適用範囲が広いPCB
(FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
概説
これはタイプのWi Fiのアンテナの適用のための適用範囲が広いプリント回路(FPC)である。それは0.15mmに厚く2つの層の屈曲板である。それは全体の板のシルクスクリーンなしで黄色いcoverlay (はんだのマスク)および含み、液浸の金はパッドで加えられる。補強剤がコネクターの部品で加えられるようにPolyimide。基礎積層物はShengyiからあり、それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ200部分は郵送物のために詰まる。
変数およびデータ用紙
層の数 | 2 |
輪郭次元 | 21.15 x 58.93mm = 1PCS |
板タイプ | 適用範囲が広い回路 |
板厚さ | 0.15mm +/-10% |
板材料 | Polyimide (PI) 50 um |
板物質的な製造者 | ITEQ |
板材料のTgの価値 | 60℃ |
PTHのCUの厚さ | ≥20 um |
内部のIayerのCUのthicknes | N/A |
表面のCUの厚さ | 35 um (1oz) |
Coverlay色 | 黄色 |
Coverlayの数 | 2 |
Coverlayの厚さ | 25 um |
補強剤 | 200 um |
タイプのシルクスクリーン インク | IJR-4000 MW300 |
シルクスクリーンの製造者 | TAIYO |
シルクスクリーンの色 | 白い |
シルクスクリーンの数 | 1 |
Mininumの跡(ミル) | 4ミル |
最低ギャップ(ミル) | 4ミル |
表面の終わり | 液浸の金 |
RoHSは要求した | はい |
Famability | 94-V0 |
熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
熱圧力 | パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
機能 | 100%のパスの電気テスト |
技量 | IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性;
容積の減少;
重量の軽減;
1ヶ月あたりの8000のタイプのPCB;
速いCADCAMの点検および自由なPCBの引用語句;
最低順序量無し。1部分は利用できる;
大量生産の機能;
オン・タイム サービス;
18年間以上の経験;
適用
キーパッドFPC;おもちゃランプのストリップ;表示バックライト;携帯電話のキーのための屈曲のキーボード;POSのアンテナ柔らかい板;LCD TVの柔らかい板;デジタル カメラの柔らかい板。
FPCの説明
基材および銅ホイルの組合せに従って、適用範囲が広いサーキット ボードは2つのタイプに分けることができる:接着剤のない付着力および適用範囲が広い板を持つ適用範囲が広い板。non-adhesive適用範囲が広いPCBの価格は付着力の適用範囲が広いPCBのそれより大いに高いが、はんだの柔軟性、銅ホイルと基質間の力を結んでと平坦は付着力の適用範囲が広いPCBのそれよりまたよい。従ってそれはのような需要が高い状態だけで、使用される:COF (裸の破片を持つ屈曲、適用範囲が広い板、パッドの高い平坦の破片)等。価格が高いので、市場で使用される適用範囲が広いPCBsのほとんどは今でも付着力の適用範囲が広いサーキット ボードである。適用範囲が広いサーキット ボードは曲がることが要求される状態で主に使用されるので、設計かプロセスが適度でなければ、micro-cracks、溶接および他の欠陥を作り出すことは容易である。
FPCの使用の経済
回路設計が比較的簡単なら、総容積は小さく、スペースは適している、従来の内部関係大いにより安い。適用範囲が広い回路は回路は複雑ですか、多くの信号を処理するか、または特別な電気か機械条件があればよい設計選択である。適用のサイズそして性能が堅い回路の容量を超過するとき、適用範囲が広いアセンブリは最も経済的である。3milラインおよび間隔をあけることの穴そして適用範囲が広い回路を通した5milの12milパッドは薄膜で製造することができる。従ってフィルムに破片を直接取付けるために、それはより信頼できる。炎-イオン源であることができる抑制剤--がない。これらのフィルムは保護であるかもしれ、高温でより高いガラス転移点を得るために凝固した。適用範囲が広い材料はコネクターがないので堅い材料よりより少なく高価である。
