液浸の金が付いているPolyimideで造られる味方された適用範囲が広いプリント回路(FPC)を選抜して下さい

液浸の金が付いているPolyimideで造られる味方された適用範囲が広いプリント回路(FPC)を選抜して下さい

MOQ: 1
価格: USD 2.99-5.99 PER PIECE
標準パッケージ: 真空
配達期間: 5-6 仕事日
決済方法: トン/ Tは、ウェスタンユニオン
供給能力: 1ヶ月あたりの45000部分
詳細情報
起源の場所
中国
ブランド名
Bicheng Enterprise
証明
UL
モデル番号
BIC-0251-V2.51
層の数:
単一の味方されたPCB
ガラスのエポキシ::
Polyimide 0.1mm、FPC
最終的なホイル:
1つのoz
PCBの最終的な高さ::
0.1 mm ±10%
表面の終わり:
液浸の金(ENIG)上のElectrolessニッケル(1つの」100 µの」上のµのニッケル)
はんだのマスク色::
黄色
構成の伝説の色:
白い
テスト:
100%の電気テスト前の郵送物
最小注文数量:
1
価格:
USD 2.99-5.99 PER PIECE
パッケージの詳細:
真空
受渡し時間:
5-6 仕事日
支払条件:
トン/ Tは、ウェスタンユニオン
供給の能力:
1ヶ月あたりの45000部分
製品説明

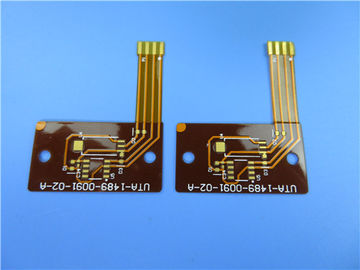

単一適用範囲が広いプリント回路(FPC)はPolyimideで造られた液浸の金と味方した

(FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



概説

これはタイプのBluetoothのヘッドホーンの適用のための適用範囲が広いプリント回路である。それは厚い0.15mmに単一の味方された層FPCである。基礎積層物はShengyiからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。Polyimideの補強剤は挿入の部分で加えられる。



変数およびデータ用紙

PCBのサイズ 45 x 33mm=1PCS
板タイプ
層の数 単一の味方されたPCB
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------35um (1oz)
Polyimide 0.1mm
技術
最低の跡およびスペース: 12mil/12mil
最低/最高の穴: 2.5mm
異なった穴の数: 1
ドリル孔の数: 2
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
ガラス エポキシ: Polyimide 0.1mm、FPC
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 0.1mm ±0.05
めっきおよびコーティング
表面の終わり 液浸の金(ENIG)上のElectrolessニッケル(1つのµの100」以上µの」ニッケル)
に適用するためにマスクをはんだ付けしなさい:
はんだのマスク色: 、Coverlay黄色い
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING レーザーの切口

構成の伝説の側面
構成の伝説の色 、IJR-4000 MW300白い、Taiyoは供給した。
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て どれも穴(NPTH)を通ってめっきしなかった
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。



液浸の金が付いているPolyimideで造られる味方された適用範囲が広いプリント回路(FPC)を選抜して下さい 0



特徴および利点

1. 優秀な柔軟性

2. 容積の減少

3. 重量の軽減

4. アセンブリの一貫性

5. 高められた信頼性

6. 電気変数設計の可制御性

7. はんだ付けされる端は全である場合もある

8. 物質的なoptionality

9. 安価

10. 最低順序量および安価サンプル無し。



適用

薄膜スイッチ、携帯電話電池の屈曲板、医学のキーパッドの柔らかい板



FPCの短い導入

適用範囲が広いプリント基板(FPC)は「柔らかい板」と言われる。企業では、FPCは堅いプリント基板は持っていないこと多くの利点がある適用範囲が広い絶縁の基質から成っているプリント基板(主にpolyimideかポリエステル・フィルム)である。例えば、それは折られて自由に、傷つけられて曲げる、ことができる。電子プロダクトの容積は高密度、小型化および高い信頼性の方に電子プロダクトの開発のために適しているFPCの使用によって非常に減らすことができる。従って、FPCは宇宙航空で広く利用されている、軍隊、移動体通信、ラップトップ、コンピュータ周辺機器、PDA、デジタル カメラおよびずっと他の分野またはプロダクト。



FPCにまたよい熱放散、solderability、容易な土台および安価の利点がある。



適用範囲が広いプリント基板は1つの層、2つの層および多層板を備えている。基材はpolyimideの覆われた積層物である。この種類の材料に高熱の抵抗およびよい寸法安定性がある。それは機械保護およびよい電気絶縁材が両方あるコーティングのフィルムと押すことによって最終製品である。両面および多層印刷配線基板の表面および内部のコンダクターは内部および外の層の電気関係を実現するために金属で処理される。



適用範囲が広いサーキット ボードの機能は4種類に分けることができる即ち、コンピュータ、コンピュータ周辺機器の補助システム、消費者世帯の電化製品および自動車をカバーするライン、プリント回路、コネクターおよび多機能の総合システムを、等導きなさい。


液浸の金が付いているPolyimideで造られる味方された適用範囲が広いプリント回路(FPC)を選抜して下さい 1

液浸の金が付いているPolyimideで造られる味方された適用範囲が広いプリント回路(FPC)を選抜して下さい 2
