| MOQ: | 1 |
| 価格: | USD20~30 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

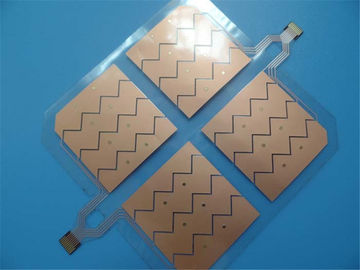

これはタイプのマイクロウェーブ アンプの適用のための適用範囲が広いプリント回路です。それはaです
厚い0.15mmの単層FPC。基礎積層物はITEQのそれから製造しました每にあります
Gerber供給されたデータを使用してIPC 6012のクラス2。Polyimideのstiffnerはで応用です
部分の挿入。
1.2特徴および利点
A.優秀な柔軟性
B.容積を減らすこと
C.重量の軽減
D.アセンブリの一貫性
E.高められた信頼性
F.電気変数設計の可制御性
G.はんだ付けされる端は全である場合もあります
H.材料のoptionality
I.安価
処理のJ. Continuity
K.最低順序量および安価のサンプル無し。
L.容積を集中するPCBのプロトタイピングからのあなたのプリント基板の必要性を満たすこと
生産。
1.3適用
レーザーはFPCのタブレットのPCのカメラの柔らかい板、自動車センサーの屈曲板の先頭に立ちます
1.4変数およびデータ用紙
| 適用範囲が広いPCBのサイズ | 70.18 x 68.28mm |
| 層の数 | 1 |
| 板タイプ | 適用範囲が広いPCB |
| 板厚さ | 0.15mm |
| 板材料 | ペット25µm |
| 板材料の製造者 | ITEQ |
| 板材料のTgの価値 | 60℃ |
| PTHのCUの厚さ | N/A |
| 内部のIayerのCUのthicknes | N/A |
| 表面のCUの厚さ | 35 µm |
| Coverlay色 | 透明 |
| Coverlayの数 | 2 |
| Coverlayの厚さ | 25 µm |
| 補強剤材料 | Polyimide |
| 補強剤の厚さ | 0.2mm |
| タイプのシルクスクリーン インク | IJR-4000 MW300 |
| シルクスクリーンの製造者 | TAIYO |
| シルクスクリーンの色 | 黒 |
| シルクスクリーンの数 | 1 |
| Coverlayの皮テスト | peelable |
| 伝説の付着 | 3M 90℃はMin. 3後の皮テストを時間を計りません |
| 表面の終わり | 液浸の金 |
| ニッケル/金の厚さ | Au:0.03µm （Min.）;NI 2-4µm |
| RoHSは要求しました | はい |
| Famability | 94-V0 |
| 熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
| 熱圧力 |
パス、300±5℃、10秒、3つの周期。 薄片分離無し、水ぶくれが生じること。 |
| 機能 | 100%のパスの電気テスト |
| 技量 | IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
