| MOQ: | 1 |
| 価格: | USD40~50 |
| 標準パッケージ: | 真空 |
| 配達期間: | 6-7 仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

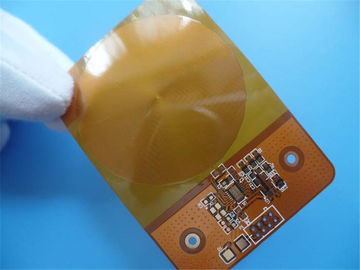

これはタイプのRFIDセンサーの適用のための適用範囲が広いプリント回路です。それは層2つです
厚い0.0mmのFPC。基礎積層物はIPC 6012のクラスごとにITEQのそれから製造しましたあります
Gerber供給されたデータを使用して2。
1.2特徴および利点
A.優秀な柔軟性
B.容積を減らすこと
C.重量の軽減
D.アセンブリの一貫性
E.高められた信頼性
F.電気変数設計の可制御性
G.はんだ付けされる端は全である場合もあります
H.材料のoptionality
I.安価
処理のJ. Continuity
K.少し、プロトタイプおよび生産。
L.時間通りの配達。私達は高くより98%のオン時間配達率を保ちます。
1.3適用
計器板、携帯電話のアンテナ屈曲板、タブレットのキーパッドの屈曲板
1.4変数およびデータ用紙
| 適用範囲が広いPCBのサイズ | 41.61 x 60.17mm |
| 層の数 | 2 |
| 板タイプ | 適用範囲が広いPCB |
| 板厚さ | 0.20mm |
| 板材料 | Polyimide 25µm |
| 板材料の製造者 | ITEQ |
| 板材料のTgの価値 | 60℃ |
| PTHのCUの厚さ | ≥20 µm |
| 内部のIayerのCUのthicknes | N/A |
| 表面のCUの厚さ | 35 µm |
| Coverlay色 | 黄色 |
| Coverlayの数 | 2 |
| Coverlayの厚さ | 25 µm |
| 補強剤材料 | いいえ |
| 補強剤の厚さ | N/A |
| タイプのシルクスクリーン インク | IJR-4000 MW300 |
| シルクスクリーンの製造者 | TAIYO |
| シルクスクリーンの色 | 白い |
| シルクスクリーンの数 | 1 |
| Coverlayの皮テスト | peelable |
| 伝説の付着 | 3M 90℃はMin. 3後の皮テストを時間を計りません |
| 表面の終わり | 液浸の金 |
| ニッケル/金の厚さ | Au:0.03µm （Min.）;NI 2-4µm |
| RoHSは要求しました | はい |
| Famability | 94-V0 |
| 熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
| 熱圧力 |
パス、300±5℃、10秒、3つの周期。 薄片分離無し、水ぶくれが生じること。 |
| 機能 | 100%のパスの電気テスト |
| 技量 | IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
伝説のインクジェット・プリンタ
|
|
