| MOQ: | 1 |
| 価格: | USD60~70 |
| 標準パッケージ: | 真空 |
| 配達期間: | 6-7 仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

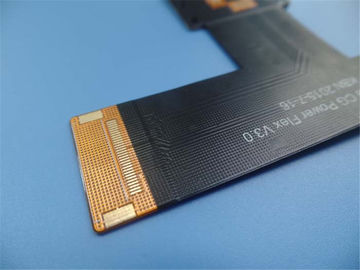

これはタイプの相互通信方式の適用のための適用範囲が広い回路です。それは多層です
厚い0.25mmの4つの層FPC。基礎積層物はITEQのそれから製造しました每に使用しています
Gerber供給されたデータを使用してIPC 6012のクラス2。2つのタイプの補強剤は応用ついています
裏側および上部。
1.2特徴および利点
A.優秀な柔軟性
B.容積を減らすこと
C.重量の軽減
D.アセンブリの一貫性
E.高められた信頼性
F.電気変数設計の可制御性
G.はんだ付けされる端は全である場合もあります
H.材料のoptionality
I.安価
処理のJ. Continuity
K. On-timeサービス
L. Customerの不平率: <1>
1.3適用
一般目的LEDの柔らかなライトのストリップ、移動式タブレットのPCの容量性スクリーンの柔らかい板
電話カメラの屈曲板
1.4変数およびデータ用紙
| 適用範囲が広いPCBのサイズ | 71.25 x 80.38 |
| 層の数 | 4 |
| 板タイプ | 適用範囲が広いPCB |
| 板厚さ | 0.25mm |
| 板材料 | Polyimide (PI) 25µm |
| 板材料の製造者 | ITEQ |
| 板材料のTgの価値 | 60℃ |
| PTHのCUの厚さ | ≥20 µm |
| 内部のIayerのCUのthicknes | 35 µm （1oz） |
| 表面のCUの厚さ | 35 µm （1oz） |
| Coverlay色 | 黒 |
| Coverlayの数 | 2 |
| Coverlayの厚さ | 25 µm |
| 補強剤材料 | FR-4/ステンレス鋼 |
| 補強剤の厚さ | 1.0mm/0.2mm |
| タイプのシルクスクリーン インク | IJR-4000 MW300 |
| シルクスクリーンの製造者 | TAIYO |
| シルクスクリーンの色 | 白い |
| シルクスクリーンの数 | 1 |
| Coverlayの皮テスト | peelable |
| 伝説の付着 | 3M 90℃ Min.後の皮無し3回テスト |
| 表面の終わり | 液浸の金 |
| ニッケル/金の厚さ | Au:0.03µm （Min.）;NI 2-4µm |
| RoHSは要求しました | はい |
| Famability | 94-V0 |
| 熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
| 熱圧力 |
パス、300±5℃、10秒、3つの周期。 薄片分離無し、水ぶくれが生じること。 |
| 機能 | 100%のパスの電気テスト |
| 技量 | IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
|
|
