32mil 0.813mm RO4003Cおよびデシメートル波のカプラーのための12mil RO4450Fの2つの中心の4つの層高周波PCB

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Technologies Limited
証明:	UL
モデル番号:	BIC-0069-V1.19

お支払配送条件:

最小注文数量:	1
価格:	USD 2.99-9.99 PER PIECE
パッケージの詳細:	真空
受渡し時間:	10仕事日
支払条件:	T/T、ウェスタン・ユニオン
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

層の数:	4	ガラスエポキシ:	RO4003C
最終的なホイル:	1.0	PCBの最終的な高さ:	2.1 mm ±10%
表面の終わり:	液浸の金	はんだのマスク色:	N/A
構成の伝説の色:	N/A	テスト:	100%の電気テスト前の郵送物

デシメートル波のカプラーのための32mil 0.813mm RO4003Cおよび12ミルRO4450Fの2つの中心の4つの層高周波PCB
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）

みなさん、こんにちは、
よい日。

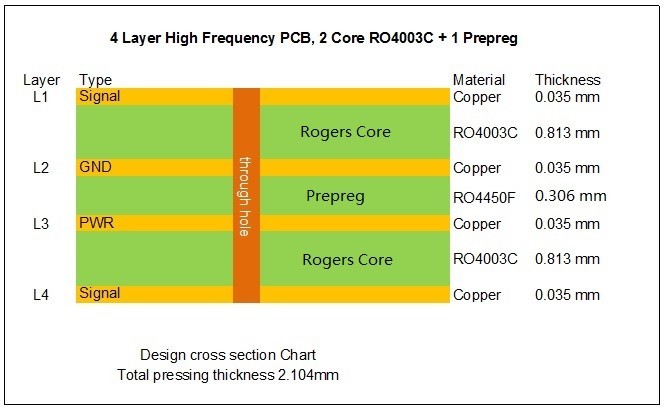

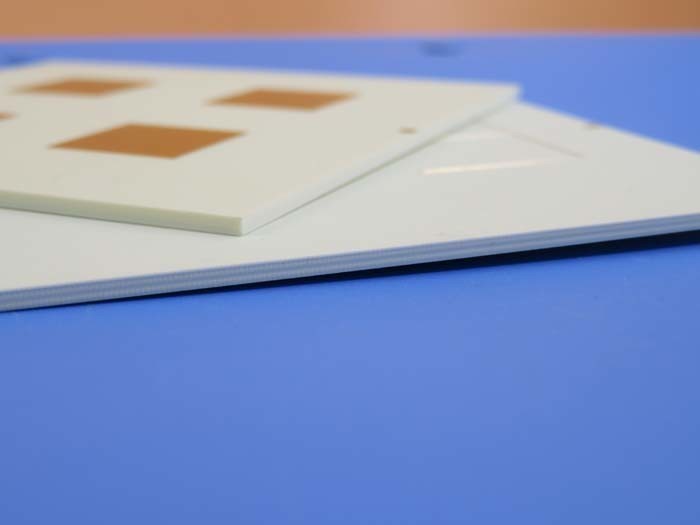

今日私達はタイプの4つの層の高周波PCB述べている。このPCBはデシメートル波のカプラーの適用のための1つのシートRO4450Fのprepregとの0.813mm （32mil） RO4003Cの中心の2枚のシートで造られる。続くことは旋回待避である。

32mil 0.813mm RO4003Cおよびデシメートル波のカプラーのための12mil RO4450Fの2つの中心の4つの層高周波PCB 0

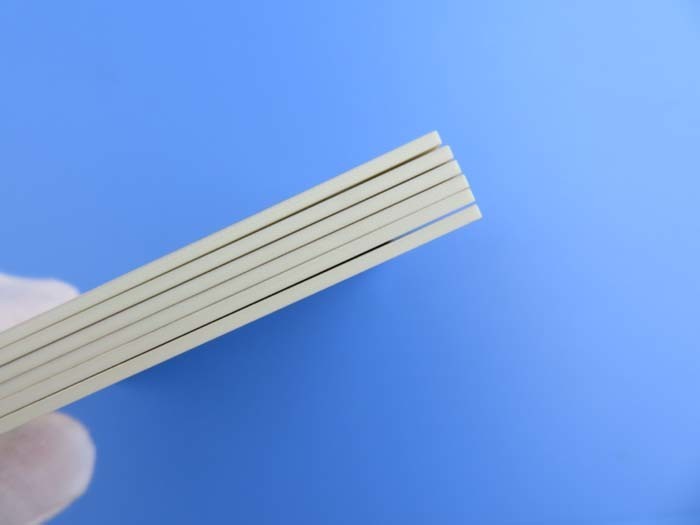

一般に、多層ロジャース高周波PCBsはprepregの接着剤の含んだすべての高周波材料からなされる。すべてに知られているように、RO4003C家族、60mil （1.524mm）へのすなわち8mil （0.203mm）に6つの中心がある。

RO4003C:
8mil	0.203mm
12mil	0.305mm
16mil	0.406mm
20mil	0.508mm
32mil	0.813mm
60mil	1.524mm

従って4つの層の旋回待避が多くの違った方法ですることができることは非常に興味深い。

板の指定は次の通りある:
基材:RO4003C 32mil + RO4450F 12mil PP
層の計算:4つの層
タイプ:端のCastellationの穴（半分の穴）
フォーマット:113mm x 80mm = 1つのタイプ= 4部分
表面の終わり:液浸の金
銅の重量:外の層35 μm/の内部の層35のμm
はんだのマスク/伝説:いいえ/いいえ
最終的なPCBの高さ:2.1 mm
標準:IPC 6012のクラス2
パッキング:20のパネルは郵送物のために詰まる。
調達期間:10仕事日
保存性:6か月

特徴および利点を楽しむ
1) 低い誘電性の許容および損失による優秀な高周波性能;
2) AOIの点検;
3) あなたのPCBに会うことはプロトタイプから大量生産に必要とする;
4) 30000平方メートル月の機能;
5) 1ヶ月あたりの8000のタイプのPCB;
6) 16年間以上のPCBの経験;

適用
GPSのアンテナ、WiFiのアンプ、電力増幅器、RFのトランシーバー、TVのアンテナ、レーダーのデータ収集コンバーター、スペクトラム拡散、減衰器

付録:RO4003Cの特性

RO4003Cの典型的な価値
特性	RO4003C	方向	単位	条件	テスト方法
比誘電率、εProcess	3.38±0.05	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5はStriplineを締め金で止めた
比誘電率、εDesign	3.55	Z		8つから40のGHz	微分位相の長さ方法
消滅Factortanのδ	0.0027 0.0021	Z		10 GHz/23℃ 2.5 GHz/23℃	IPC-TM-650 2.5.5.5
εの熱係数	+40	Z	ppm/℃	-50℃to 150℃	IPC-TM-650 2.5.5.5
容積抵抗	1.7 x 1010		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
表面の抵抗	4.2 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
電気強さ	31.2(780)	Z	Kv/mm （v/mil）	0.51mm （0.020"）	IPC-TM-650 2.5.6.2
抗張係数	19,650 （2,850） 19,450 （2,821）	X Y	MPa （ksi）	RT	ASTM D 638
引張強さ	139 （20.2） 100 （14.5）	X Y	MPa （ksi）	RT	ASTM D 638
Flexural強さ	276 （40）		MPa （kpsi）		IPC-TM-650 2.4.4
寸法安定性	<0>	X、Y	mm/m （ミル/インチ）	etch+E2/150℃の後	IPC-TM-650 2.4.39A
熱膨張率	11 14 46	X Y Z	ppm/℃	-55℃to288℃	IPC-TM-650 2.4.41
Tg	>280		℃ TMA		IPC-TM-650 2.4.24.3
Td	425		℃ TGA		ASTM D 3850
熱伝導性	0.71		W/M/oK	80℃	ASTM C518
湿気の吸収	0.06		%	48hrs液浸0.060" サンプル温度50℃	ASTM D 570
密度	1.79		gm/cm3	23℃	ASTM D 792
銅の皮Stength	1.05 （6.0）		N/mm （pli）	はんだの浮遊物の後1つのoz。 EDCホイル	IPC-TM-650 2.4.8
燃焼性	N/A				UL 94
互換性がある無鉛プロセス	はい
