無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB

無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB

  • 無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB
  • 無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB
  • 無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB
  • 無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB
  • 無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB
無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB
商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Technologies Limited
証明: UL
モデル番号: BIC-0067-V1.08
お支払配送条件:
最小注文数量: 1
価格: USD 2.99-9.99 PER PIECE
パッケージの詳細: 真空
受渡し時間: 10仕事日
支払条件: T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの45000部分
連絡先
詳細製品概要
層の数: 4 ガラス エポキシ: RO4350B Tg280℃、er<3.48、Rogers Corp
最終的なホイル: 1.0 PCBの最終的な高さ: 0.8 mm ±10%
表面の終わり: 液浸の金 はんだのマスク色:
構成の伝説の色: 白い テスト: 100%の電気テスト前の郵送物

無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB

(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



みなさん、こんにちは、

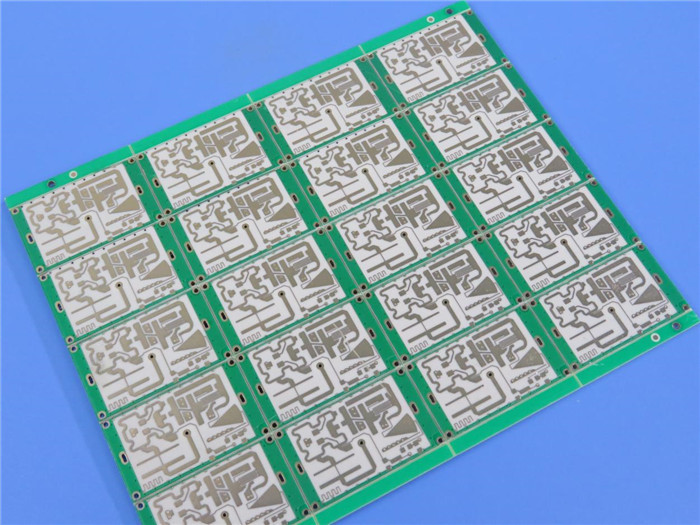

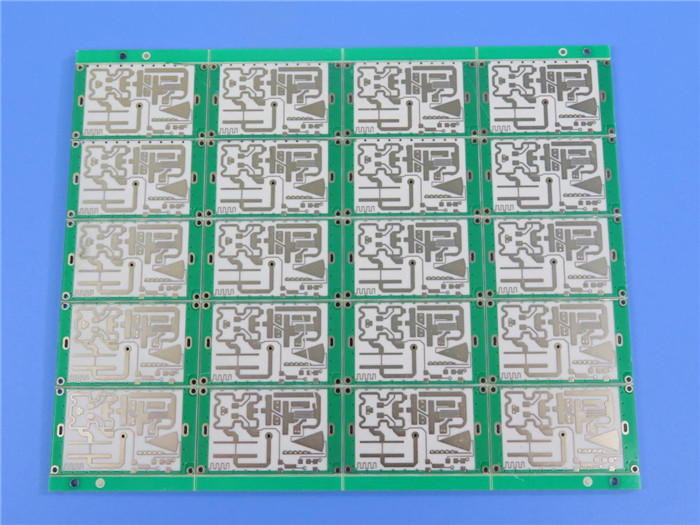

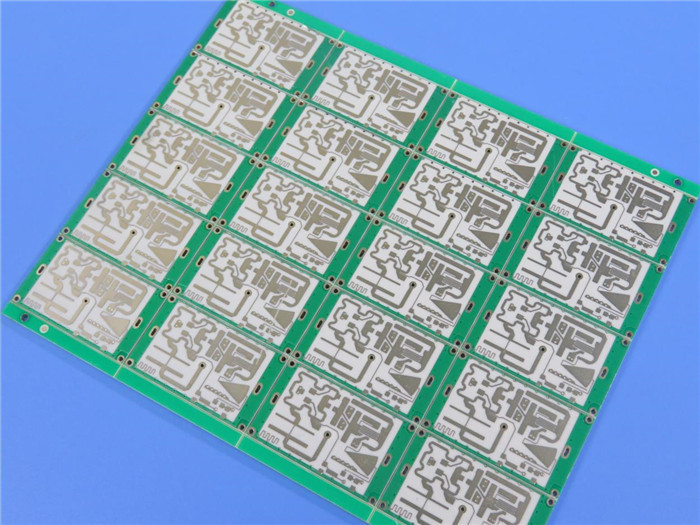

これはRO4450Fprepregの1枚のシートによって結ばれる2つの10mil中心で4層RO4350Bの高周波PCB造ったである。信号伝達の条件によって、prepregは1枚のシート(4mil)、2枚のシートおよび3枚のシートのどちらである場合もある。この板は無線アンテナ システムの適用のためである。それは0.80 mm厚く、両側でカバーされる緑のはんだのマスク上の白い伝説液浸の金はパッドにある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。



無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB 0

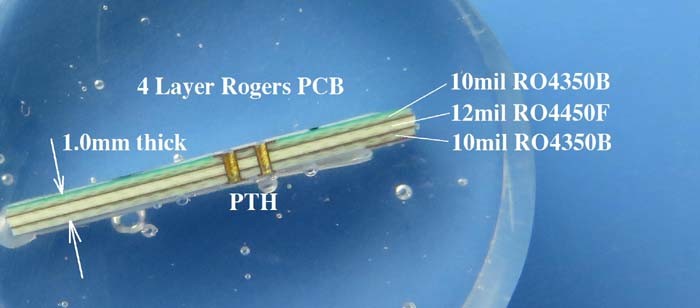

実際の適用に従って、prepregはより多くの層として選ぶことができる例えば、マイクロ セクションに続くことはRO4450Fの3層を示す。



無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB 1



変数およびデータ用紙

PCBのサイズ 120 x 120mm=1PCS
板タイプ 多層PCB
層の数 4つの層
表面の台紙の部品 肯定
穴の部品を通して 肯定

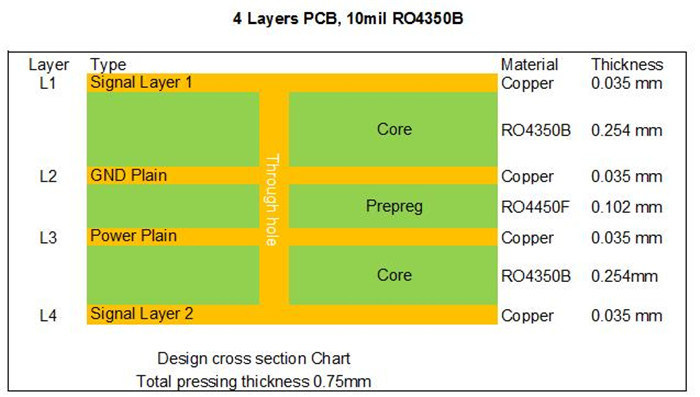

層の旋回待避 銅-------35um (1つのoz) +plateの最上層
RO4350B 0.254mm
銅-------35um (1oz)中間の層1
RO4450F 0.1016mm
銅-------35um (1oz)中間の層2
RO4350B 0.254mm
銅-------35um (1つのoz) +plate BOTの層
技術
最低の跡およびスペース: 5.5ミル/6ミル
最低/最高の穴: 0.38 mm/3.72 mm
異なった穴の数: 8
ドリル孔の数: 489
製粉されたスロットの数: 0
内部排気切替器の数: 4
インピーダンス制御: いいえ
金指の数: 0
板材料
ガラス エポキシ: RO4350B Tg280℃、えー<3>
最終的なホイルの外面: 1.5 oz
内部最終的なホイル: 1つのoz
PCBの最終的な高さ: 0.8 mm ±10%
めっきおよびコーティング
表面の終わり 液浸の金
に適用するためにマスクをはんだ付けしなさい: 上、12micron最低
はんだのマスク色: 緑、PSR-2000GT600D、Taiyoは供給した。
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面
構成の伝説の色 、IJR-4000 MW300白いのTaiyoのブランド
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(PTH)を通ってめっきされる、最低のサイズ0.42mm。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。



特徴および利点

1) RO4350Bの優秀な高周波性能;

2) 低い誘電性の許容および損失;

3) ISO9000、ISO14001、IAFT16949は工場を証明した;

4) 30000平方メートル月の機能;

5) 1ヶ月あたりの8000のタイプのPCB;



適用

ディバイダーHDMIの3Gルーター、Bluetoothモジュール、WiFiのアンプ、Bluetooth USBのドングル、低雑音のアンプ、干渉フィルタ、タワー取付けられたブスター、Multi-coupler



無線アンテナ システムのための液浸の金との10mil RO4350Bの2中心で造られる4つの層高周波PCB 2
