起源の場所: | 中国 |
ブランド名: | Bicheng Technologies Limited |
証明: | UL |
モデル番号: | BIC-0066-V1.11 |
最小注文数量: | 1 |
---|---|
価格: | USD 2.99-9.99 PER PIECE |
パッケージの詳細: | 真空 |
受渡し時間: | 10仕事日 |
支払条件: | T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの45000部分 |
層の数: | 4 | ガラス エポキシ: | RO4350B 60mil + RO4350B 10mil + RO4450F 4mil |
---|---|---|---|
最終的なホイル: | 1.0 | PCBの最終的な高さ: | 2.1 mm ±10% |
表面の終わり: | 液浸の金 | はんだのマスク色: | 緑 |
構成の伝説の色: | 白い | テスト: | 100%の電気テスト前の郵送物 |

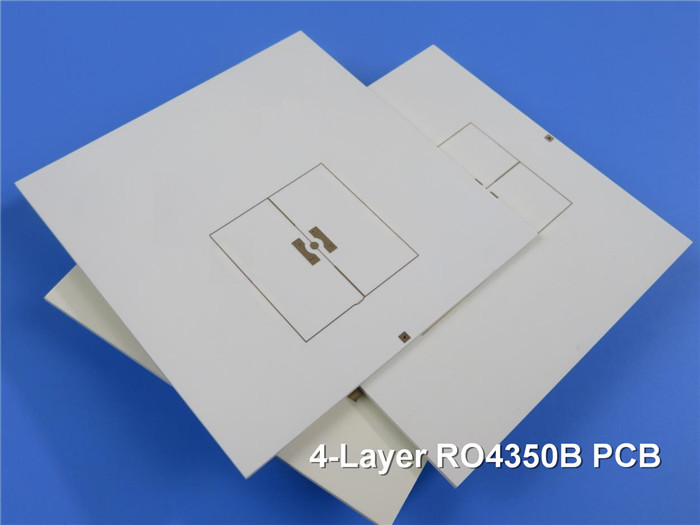

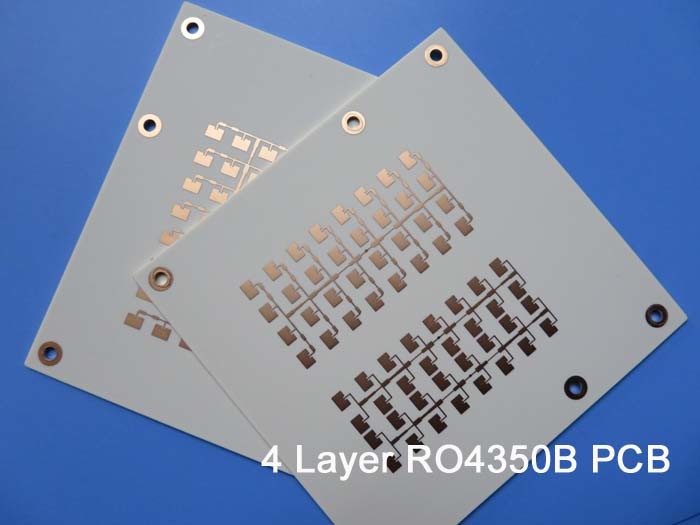

UHFのカプラーのための背部ドリルとのロジャース60mil RO4350Bおよび10mil RO4350Bの4つの層RFのサーキット ボード
(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
みなさん、こんにちは、
この4つの層RF PCBは60mil RO4350BおよびUHFのカプラーの適用のための10mil RO4350Bで造られる。旋回待避を見なさい。
基材は4mil RO4450Fのprepregと60mil RO4350Bの中心そして10mil RO4350Bの中心である。厚い最終的な高さ2.1mmの各層に35のμm (1oz)の銅がある。パッドは液浸の金めっきしたである。そこに10mil中心からによってあく。背部訓練は騒音干渉を減らし、信号の保全性を改善できる。背部訓練を使用して首尾よくPCBの製作の難しさを減らし、埋められた/blindの使用をを経て避けた。
特徴および利点
1) RO4350Bは広い周波数範囲上の安定した比誘電率を表わす;
2) RO4350Bはそれに広帯域適用のための理想的な基質をする;
3) 時間通りに配達高いより98%のオン時間配達率;
4) 小さいバッチおよび中型の大量生産に焦点を合わせること;
5) 厳密なWIPの点検および監視、また作業指示;
適用
アンテナ、干渉フィルタ、健全な制御スイッチの誘導、トランクのアンプ
PCBのデータ用紙
PCBのサイズ | 91 x 98mm=1PCS |
板タイプ | 高周波PCB |
層の数 | 多層PCB、4つの層PCB |
表面の台紙の部品 | 肯定 |
穴の部品を通して | 肯定 |

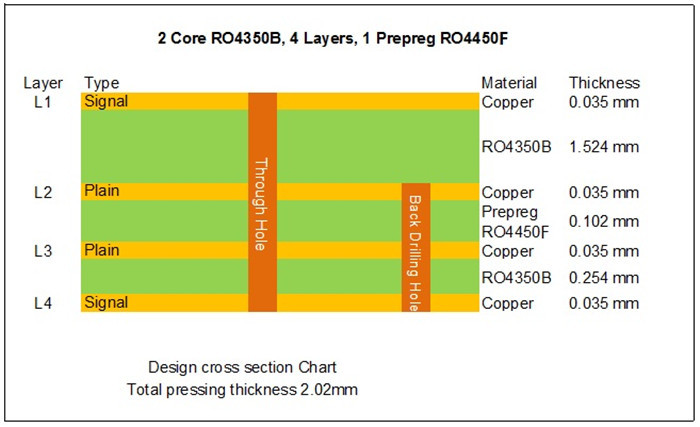

層の旋回待避 | 銅-------35um (1oz) +plateの最上層 |
RO4350B 60ミル | |
銅-------MidLayer 1 | |
RO4450F 4ミル | |
銅-------MidLayer 2 | |
RO4350B 10ミル | |
銅-------35um (1oz) +plate BOTの層 | |
技術 | |
最低の跡およびスペース: | 10mil/10mil |
最低/最高の穴: | 0.3/3.21mm |
異なった穴の数: | 5 |
ドリル孔の数: | 1680 |
製粉されたスロットの数: | 1 |
内部排気切替器の数: | 1 |
インピーダンス制御 | いいえ |
板材料 | |
ガラス エポキシ: | ロジャースRO4350B (中心10mil、DK=3.48)及びRO4450B (PP 4mil DK=3.54) |
最終的なホイルの外面: | 1.5oz |
内部最終的なホイル: | 1oz |
PCBの最終的な高さ: | 2.1mm ±10% |
めっきおよびコーティング | |
表面の終わり | 液浸の金(」100µ」上の71.1%) 2µニッケル |
に適用するためにマスクをはんだ付けしなさい: | 上および下の層 |
はんだのマスク色: | N/A |
はんだのマスクのタイプ: | N/A |
CONTOUR/CUTTING | 旅程 |
印 | |
構成の伝説の側面 | N/A |
構成の伝説の色 | N/A |
製造業者の名前かロゴ: | N/A |
を経て | 、開いたによって穴(PTH)を通ってめっきされる |
FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
次元の許容 | |
輪郭次元: | 0.0059" (0.15mm) |
板めっき: | 0.0030" (0.076mm) |
ドリルの許容: | 0.002" (0.05mm) |
テスト | 100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア | 世界的に、全体的に。 |
