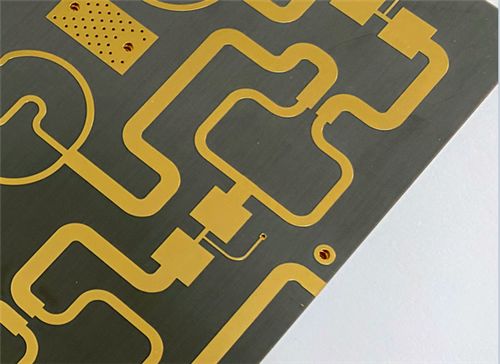

RT/duroid® alternative alternative? TLY-5 Laminate PCB 77GHzレーダーと航空学のための低損失,より高い生産性

製品の説明

TLY-5とは?
TLY-5は,AGCが製造する航空電子機器および航空宇宙級,非常に低い介電常数 (Dk) のベース材料である.細工された繊維強化PTFE複合材料と比較して優れた次元安定性を提供する軽量織物繊維ガラス強化材を備えています10GHzで0.0009の超低分散因数で,Dkは2.20 ± 0.02TLY-5は,自動車レーダー,衛星通信,航空宇宙システムを含む77GHzまで及びそれ以上のミリ波のアプリケーション用に特別に設計されています.

主要 な 教訓 (一見)

Dk (10GHz): 2.20 ± 0.02 (2.17から2.40まで指定可能)

分散因子: 0.0009 @ 10GHz クラスの中で最低

CTE (X/Y/Z): 26 / 15 / 217 ppm/°C (25 〜 260°C)

熱伝導性: 0.22 W/ ((m·K)

湿度吸収:0.02% 非常低

燃やす可能性: UL 94 V-0

NASA 排出ガス:TML,CVCM,WVR すべて ≤ 0.01%

主要 な 違い: 軽量 な 織物 ガラス 強化 材 は,切断 された 繊維 代替 材 に 比べ て,より 高い 寸法 の 安定 を 提供 し,製造 生産 率 を 高め て くれる

1■なぜTLY-5を選んだのか? ■材料選択の理由

ミリ波周波数 (Ka,E,W帯) で 高周波回路を設計するエンジニアにとって 材料の選択は 電気性能と製造可能性の両方を達成するために 極めて重要ですTLY-5は4つの主要な利点によってこれらの要求に応える:

超低電解損失: 10GHzで消耗因子0.0009で,TLY-5はクラスの中で最も低いDfを提供します.これは,シグナル衰弱が厳格に制御されなければならない 77GHz 自動車レーダーおよび他のミリ波アンテナアプリケーションにとって重要な要因である..

高度な次元安定性:切断された繊維強化PTFE複合材料とは異なり,TLY-5は軽量な繊維ガラスマトリックスを使用します.これはPCB製造中に次元変化に抵抗する機械的に安定したラミネートを生成します生産量も高かったため,生産生産量は高かった.

恒和&均一Dk: 介電常数は2.17〜2の範囲で指定できる.40この均一性は,フェーズ配列アンテナとビーム形成ネットワークにとって不可欠な予測可能なインペデンス制御と相応性を保証します.

航空宇宙級の信頼性:NASAの排出ガス値 (TML,CVCM,WVR) がすべて≤0.01%で,UL 94 V-0の炎症性評価TLY-5は,宇宙機と航空電子機器のアプリケーションの厳しい要件を満たしています.

2TLY-5ラミネートの特性

下の表は,公式データシートに記載されているTLY-5の電気,機械,熱,物理仕様をすべてまとめています.すべての値は典型的な測定データであり,材料の選択に役立つものとします..

注記:

介電常数は 2.17 から 2.40 の範囲内で指定され,ほとんどの厚さの許容量は ±0.02 です.

3厚さとパネルのサイズ

標準厚さ:

0.0035" (0.09mm)

0.0050" (0.13mm)

0.0075" (0.19mm)

0.0100" (0.25mm)

0.0200" (0.51mm)

0.0300" (0.76mm)

0.0600" (1.52mm)

TLY-5は,0.005" (0.125 mm) の増量で製造することができる.追加厚さは要求に応じて利用できる.

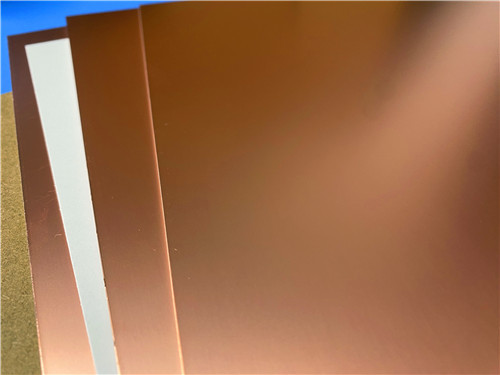

標準パネルサイズ:

12" × 18" (305 × 457 mm)

16" × 18" (406 × 457 mm)

18" × 24" (457 × 610 mm) 標準パネルサイズ

16" × 36" (406 × 914 mm)

24" × 36" (610 × 914 mm)

18" × 48" (457 × 1220 mm)

4仕様から現実へ

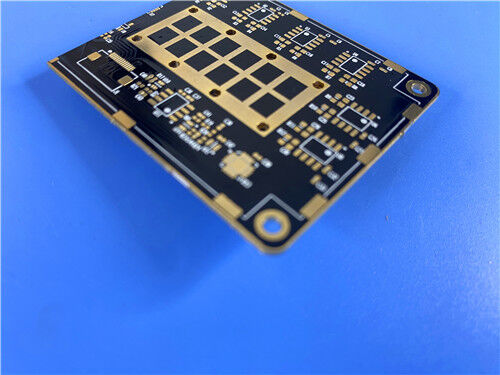

TLY-5の実用的な設計での性能を説明するには 完成厚さ0.3mmの2層のボードの例があります

PCB 設計仕様

主要な仕様に関するエンジニアリングの理由:

TLY-5の製造に関する重要な注記:

掘削:TLY-5の繊維ガラス構造は,最適化された速度と引き込み率を持つ鋭いカービッドの掘削を必要とします.標準FR-4と比較して 軽度のガラス強化が ツールの磨きを減らす一方で穴の壁をきれいにするために,適切なパラメータが不可欠です.

表面準備: EPIG や他の仕上げには,標準的な PTFE 表面準備技術が適用されます. プラズマ処理は,強いプレート粘着性を確保するのに有益かもしれません.

寸法安定性: 織りガラスのマトリックスでは加工中に優れた寸法安定性があり,切断繊維代替品と比較してより緊密な登録とより高い収穫結果をもたらします.密度の高い経路フィールド (この場合139バイアス) と細いピッチのコンポーネントを持つ設計では特に価値があります..

5TLY-3FF:柔軟なバージョン

曲がり半径の柔軟性を必要とするアプリケーションでは,AGCは柔軟性または硬性-フレックス回路のために設計された高度に柔軟なラミネートであるTLY-3FFを提供しています.主な差別性は以下の通りです:

切断繊維強化PTFEラミナットのような柔軟性

従来の切断繊維強化ラミネートよりも低い損失触角

形成能力によるレーザー改良

標準TLY-5シリーズの寸法安定性を保持する

これは,TLY-3FFをウェアラブル電子機器,折りたたむアンテナ,およびRF性能を犠牲にせずに機械的な曲げが要求されるアプリケーションに最適な選択となっています.

6比較位置付け TLY-5 の特徴

典型的な切断繊維強化PTFE複合材料と比較して,TLY-5はいくつかの明確な利点を提供しています:

7典型的な用途 TLY-5が輝く場所

そのプロパティセットと上記のデザインケースに基づいて,TLY-5は以下に適しています.

自動車用レーダー:ADASと自動運転システムのための77GHzと79GHzセンサー

衛星・携帯電話通信:Ka帯末端,地上ステーション機器

電力増幅器:低損失を必要とする高周波RF電源段階

LNB,LNA,LNC:衛星受信用低騒音ブロックと増幅器

航空宇宙航空:レーダー高み計,通信システム,ナビゲーション機器

Ka,E,W帯域の適用: 77GHzまで及びそれ以上のミリ波システム

Q1:TLY-5の電解常数範囲は?

Dk は 2.17 から 2 の範囲内で指定できます.40ほとんどの厚さの許容量は ± 0 です.02,インペデンス制御設計に優れた一貫性を提供します.

Q2:TLY-5は,切断された繊維強化PTFE複合材料とどのように比較されますか?
TLY-5は軽量な繊維ガラスマトリックスを使用し 優れた寸法安定性と より高い製造出力を提供します 77GHzで比較試験では"ドロップイン"と同等の挿入損失性能が示されています.処理能力が向上する.

Q3: TLY-5 の最大動作頻度は?
TLY-5は,Ka,E,W帯を含む77GHz (自動車レーダー) 以降のアプリケーションに成功して展開されている.その超低Df (0.0009) はミリ波周波数に適している.

Q4:TLY-5は宇宙用途に適していますか?
はい.NASAの排出ガス値 (TML,CVCM,WVR) は全て≤0.01%で,UL 94 V-0の炎症性があるため,TLY-5は宇宙機と航空機器の航空宇宙級要件を満たしています.

Q5:TLY-5とTLY-3FFの違いは何ですか?
TLY-3FFは,曲がり半径を必要とするアプリケーションのために設計されたTLY-5の高度に柔軟な変種です.それは,より低い損失を維持し,形成能力を通じてレーザーの改善しながら切断繊維ラミネートに比較可能な柔軟性を提供します.

Q6: 銅の重量と仕上げは?
標準銅のオプションには,さまざまな処理 (ED,CL1,C1) と1オンス1/2が含まれます.表面仕上げには,EPIG (設計ケースと同様に),および要求に応じて他の標準オプションが含まれます.

Q7:プロパティ表のすべての値は保証されていますか?
提供されたデータは,材料の選択を助けるための典型的な測定値です. 仕様値ではありません. 重要な許容量については,AGCに直接連絡してください.

Q8: TLY-5にはどのパネルのサイズが利用可能ですか?
標準パネルのサイズは12"×18"から24"×36"で,標準は18"×24" (457×610mm) である.追加サイズは要請により利用できる.

結論

AGCのTLY-5は 高周波ミリ波回路を設計する エンジニアにとって特殊な寸法安定性厚さ0.3mm,139バイアス,そしてEPIG表面仕上がりTMTLY-5は,標準製造ワークフローにシームレスに統合され,77GHzの自動車レーダーに必要な電気性能を提供します.軽量な織物ガラス補強材で,TLY-5は,切断された繊維の代替品の電気性能に匹敵するだけでなく,製造可能性と出力を上回る大量のミリ波の生産のための実用化された選択です
