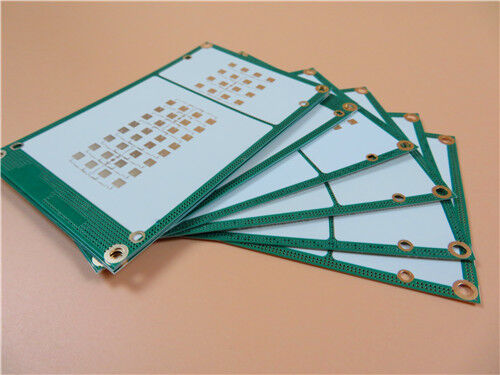

TFA300とは?
TFA300は,PTFE-セラミック複合型介電基板で,タイ州ワングリング隔熱材料工場によって開発されました.輸入された高周波ラミナットの信頼性の高い代替品変電圧定数 (Dk) が3.00 ±0である.04超低分散因子 (0.001 10 〜 20GHz) と銅 (18 ppm/°C) に匹敵するCTEで,ミリ波 (77GHzまで),段階配列,標準的なPTFE板の製造に優れた処理能力を提供しながら.
主要 な 教訓 (一見)
Dk (10GHz): 3.00 ± 0.04
分散因子: 0.001 @ 10/20GHz; 0.0012 @ 40GHz
TCDK (-55°Cから150°C): -8ppm/°C
CTE (X/Y/Z): 18 / 18 / 30ppm/°C (-55°Cから288°C)
熱伝導性: 0.60 W/ ((m·K)
水分吸収: 0.04%
燃やす可能性: UL 94 V-0
最大動作周波数: ≥77GHz
重要な違い: ガラス繊維の布がないため,織り効果をなくし,アニゾトロピーを最小限に抑える
1. なぜTFA300を選んだのか? 材料選択の理由
RF/マイクロ波回路を設計する技術者にとって 材料の選択は信号の整合性,熱管理,長期的信頼性に直接影響しますTFA300は3つの柱を通してこれらの要求に応える:
電気的優良性:セラミックで満たされた非織物構造は,同性電介質の振る舞いを保証し,伝統的な織物ガラスPTFEラミナットを襲う"繊維織物効果"を排除します.これは,ビーム形成ネットワークと相配列にとって重要な一貫したインペダンスと相応度に変換されます..
熱力学マッチ:X/Y CTEが基本的には銅 (18対~17ppm/°C) にマッチすることで,TFA300は熱サイクル中にプラテッド透孔 (PTH) のストレスを最小限に抑える.これはデンスにとって大きな信頼性のブースターです複数の層のデザインです
ブロードバンド安定性:低TCDK (-8ppm/°C) は,激烈な気温変動でも共鳴周波数とフィルター応答が安定することを保証します.航空機器と屋外レーダー装置の両方に適している.
2TFA300ラミネートの特性
下の表は,公式データシートに記載されているTFA300の電気,機械,熱,物理仕様をすべて統合しています.すべての値は典型的な測定データであり,材料の選択に役立つものとします..
| 資産 | 試験条件 | 単位 | 典型的な価値 |
| ダイレクトリ常数 (典型) | 10 GHz,ストライプライン (Z方向) | ほら | 3 |
| 介電常数 (設計値) | 10 GHz,50Ω マイクロストリップ (Z方向) | ほら | 3 |
| 変電圧の常容量 | ほら | ほら | ±004 |
| 散布因子 (典型) | 10 GHz | ほら | 0.001 |
| 散布因子 (典型) | 20 GHz | ほら | 0.001 |
| 散布因子 (典型) | 40 GHz | ほら | 0.0012 |
| 変電気温系数 (TCDK) | -55°Cから150°C | ppm/°C | -8 |
| 容積抵抗性 | 普通の状態 | MΩ·cm | ≥5 × 107 |
| 表面抵抗 | 普通の状態 | MΩ | ≥5 × 107 |
| ダイレクトリック強度 (Z方向) | 5kV,500V/s | kV/mm | >32 |
| 断定電圧 (X/Y方向) | 5kV,500V/s | kV | >40 |
| 剥離強度 (1オンス RTF銅) | ほら | N/mm | >1.6 |
| CTE X軸 | -55°Cから288°C | ppm/°C | 18 |
| CTE △Y軸 | -55°Cから288°C | ppm/°C | 18 |
| CTE ∆Z軸 | -55°Cから288°C | ppm/°C | 30 |
| 熱ストレス | 260°C,10秒,3サイクル | ほら | デラミネーションなし |
| 熱伝導性 (Z方向) | ほら | W/(m·K) | 0.6 |
| 長期使用温度 | ほら | °C | -55から+260 |
| 分解温度 (Td) | 開始 | °C | 498 |
| 密度 | 室温 | g/cm3 | 2.15 |
| 水分吸収 | 20±2°C 24時間 | % | 0.04 |
| 炎症性評価 | UL-94 | ほら | V-0 |
| 材料の組成 | ほら | ほら | PTFE+セラミック |
1.5mmを超える介電体厚さの場合は,取り扱いのために最小限の量のガラス布を添加することができる.
試験方法の参照:
変電圧定数と消耗因子は,GB/T 12636-1990またはIPC-TM-650 2 によって測定される.5.5.5 (ストライプライン法)
設計値Dkは50Ωマイクロストライプ法で測定する.
他のプロパティは,IPC-TM-650またはGBT4722-2017規格に従います.
利用可能なオプション (テキスト要約):
銅製:標準RTF低プロファイル銅0.5オンスまたは1オンス;オプションのローリング銅,50Ω埋め込みレジスタントフィルム (NiP合金,0.2μm厚) または金属支持型 (アルミまたは銅ベース).
介電体厚さ: 標準増量で0.127mmから6.35mmまであり,要求に応じてカスタム厚さも提供されています.
パネルのサイズ:標準305×460mm (12"×18") または460×610mm (18"×24");他のサイズは要求に応じて.

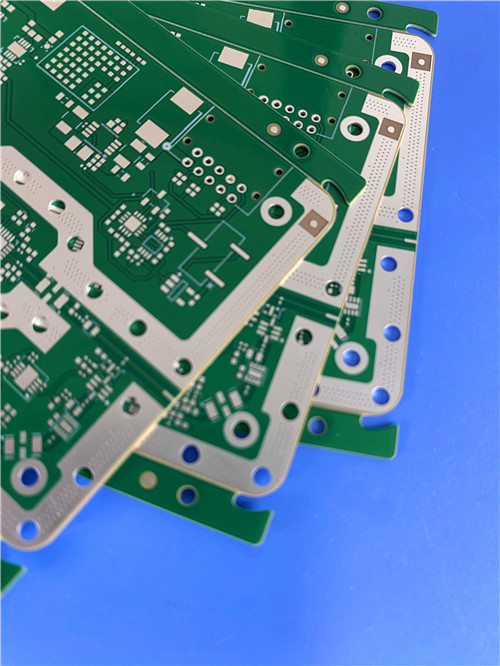

3仕様から現実へ
TFA300の実用的な設計の仕組みを 説明するには 2層のボードの例があります
PCB 設計仕様
| パラメータ | 仕様 |
| 基礎材料 | TFA300 |
| 層数 | 2 |
| 板の寸法 | 87mm × 54mm (±0.15mm) |
| 完成板の厚さ | 0.2mm |
| 最小の痕跡 / 空間 | 6 / 8ミリ |
| 穴の最小サイズ | 0.4mm |
| 盲目の経路 | ない |
| 完成した銅の重量 (外層) | 1オンス (1.4ミリ) |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 浸水金 (ENIG) |
| トップ シルクスクリーン | ない |
| 底部 シルクスクリーン | ない |
| トップソールドマスク | 緑色 |
| 下の溶接マスク | ない |
| 品質基準 | IPCクラス2 |
| テスト | 100%電動テスト |
| アートワーク形式 | ゲルバー RS-274-X |
| 利用可能性 | 世界 規模 |
主要な仕様に関するエンジニアリングの理由:
| パラメータ | 理由 |
| TFA300 選択 | 低損失,安定したDk,CTEが銅と一致するため選択され,RF性能と信頼性にとって重要です. |
| 2層構造 | 直接的なマイクロストライプまたは接地されたコプラナー波導体 (GCPW) 構造をサポートする. |
| 0.2mm 完成した厚さ | 薄型プロファイルは重量敏感なアプリケーションで,TFAシリーズは0.127mmから上まで厚さをサポートします. |
| 6/8ミリ トレース/スペース | 標準の濡れエッチングで達成可能.細角RFおよびDCルーティングを可能にします. |
| 0.4mm 最小穴の大きさ | 機械式ドリリングは簡単で,レーザーや盲目バイアスが不要で,製造を簡素化しコストを削減します. |
| 1オンス銅重量 | RTF銅 (標準) は導体損失を軽減し,皮の強度 >1.6 N/mmを維持する. |
| 20 μm 塗装経由 | IPCクラス2の最低値を超え,熱循環によって堅牢なPTH信頼性を保証する. |
| 浸水金 (ENIG) | 溶接やワイヤー結合のための平らで酸化抵抗性の表面を提供します. |
| シルクスクリーンなし | 潜在的なRF干渉を排除する.この設計では不要. |
| トップ・ソルダー・マスク (緑) | 上側の回路を保護します 顧客の好みに合わせて色付けします |
| 底の溶接マスクがない | 潜在的な接地や熱吸収用途のために裸にしておく. |
| IPCクラス2 | 商業用航空宇宙および通信アプリケーションのコストと信頼性をバランスします. |
| 100%電動テスト | 輸送前に阻害と連続性を保証します |
| ゲルバー RS-274-X | 業界標準.PCB製造者によって世界的に受け入れられている. |
TFA300の製造に関する重要な注釈:
掘削:特に薄い0.2mmコアでは,掘削を防ぐために,最適化された速度と引き込み率を持つ鋭い炭化物掘削を使用します.標準厚さの範囲にガラス布がないため,織物ガラスPTFEと比較してツールの磨きが減少します.
表面準備:PTFE表面を活性化させ,強い粘着性を確保するために,ENIGの前にプラズマ処理 (CF4/O2混合物など) が推奨されます.
層化:これは2層設計ですが,TFA300は多層スタックにも適しています.低Z軸CTE (30ppm/°C) は熱循環を通じて整合性を維持するのに役立ちます.
4. 比較位置付け TFA300 の特徴
典型的な織物ガラス強化PTFEラミネート (例えばRO3003TM級材料) と比べると,TFA300はいくつかの明確な利点があります.
繊維の織り効果をなくす 陶器で満たされた non-woven construction removes the periodic dielectric variation that causes phase ripple and impedance inconsistencies in high-frequency circuits—a critical benefit for phased-array antennas and beamforming networks.
低分散因子: 0.001 (多くの競合他社では ~0.0013) で,TFA300は測定可能なほど低挿入損失を出し,システム獲得とノイズフィギュアを改善します.
優れたTCDK: -8ppm/°C (いくつかの代替品では~-3ppm/°C) で,極端な温度に対してより平らな相応答を提供します.
航空宇宙級排気:低排気性能が宇宙用途の要件を満たし,すべての商用級PTFEラミネートでは保証されない特性です.
FR-4は汎用電子機器では費用対効果が高いが,その高い損失 (~0.025 Df) と低周波安定性は,~5GHz以上のアプリケーションに不適している.TFA300は,マイクロ波とミリ波領域のために設計されています.
5典型的な用途 TFA300が輝く場所
そのプロパティセットと上記のデザインケースに基づいて,TFA300は以下に適しています.
航空宇宙・防衛:宇宙船のトランシーバー,航空レーダー,電子戦 (EW) モジュール,衛星のペイロード.
レーダーシステム: 早期警告,空中,地上基段階配列レーダー.
アンテナシステム:相感アンテナ,ビーム形成ネットワーク,パッチアレイ,フィードネットワーク.
衛星通信:KA帯端末,ナビゲーション受信機,テレメトリ機器.
ミリメートル波自動車レーダー:ADASと自動運転のための77GHzと79GHzセンサー
高功率増幅器:低損失と熱伝導性 (0.60 W/ ((m·K)) が熱消耗に不可欠なアプリケーション.
Q1: TFA300は,RO3003TMやArlonTMと同等の輸入材料を代替できるのか?
TFA300は,高周波,高信頼性のアプリケーションの代替として設計されています.繊維織り効果をなくすという利点があります.
Q2: "ガラスの布なし"の構造は加工にどのように影響するのか?
しかし,PTFEは柔らかいので,この方法では,適正な掘削パラメータとプラズマ処理は,最適な結果のためにまだ推奨されています.厚さ1.5mm以上の場合は,最小限のガラス布が加えられます.これはRF性能に大きく影響しませんが,操作を助けます.
Q3:TFA300の最大動作周波数は?
ストライライン法で40GHzまでテストされているものの,この材料は77GHz以上の周波数をサポートしており,現代のミリ波レーダーと5Gバックホールアプリケーションに適しています.
Q4: TFA300 は多層板に適していますか?
絶対です 低Z軸CTE (30ppm/°C) と 良質な次元安定性により 多層や高層のバックプレーンに適しています標準 の RTF 銅 は,ラミネーション の 間 に 粘着 する こと に も 役立つ.
Q5: "50Ω 組み込み抵抗ホイル"とはどういう意味ですか?
TFA300は,銅層に50Ω/sqのニッケル・リン酸化抵抗型フィルム (0.2μm厚) を供給することができる.組み立てられた薄膜レジスタが直接ボードに設置され,PCBのスペースを節約し,分散型表面マウントコンポーネントに対する高周波性能を向上させる.
Q6:TFA300にはどんな介電体厚みがあるの?
標準の厚さは0.127mm (5.0ml) から6.35mm (250ml) まで,IPC規格に準拠する許容量があります.カスタム厚さは,要求に応じて利用できます.特別注文のために直接ワングリングに連絡してください..
Q7:プロパティ表のすべての値は保証されていますか?
提供されたデータは,材料の選択を助けるための典型的な測定値であり,保証するものではありません.特定の用途に適性を検証する際には,最終利用者は,独自の試験および資格審査プロセスを行うべきである..
Q8: TFA300 に対応する表面塗装は?
上記のデザインケースのように,浸透金 (ENIG) が一般的に使用されます.浸透銀,ENEPIG,表面の適切な準備 (プラズマ処理) にも対応する.
結論
台州ワングリングのTFA300ラミネートは,PTFEの低損失特性と,セラミックで満たされた非織物複合材料の寸法と熱安定性を組み合わせています.2層PCB設計事例によって示され,包括的な統合プロパティテーブルによって支持されています高い周波数の要求を満たすだけでなく,既存の製造ワークフローにシームレスに統合できます.費用対効果の高い代替品として,特に航空宇宙用TFA300は,現場で実証された説得力のあるソリューションです.
|
|
