どんな回路ボードを 使うの?(29)

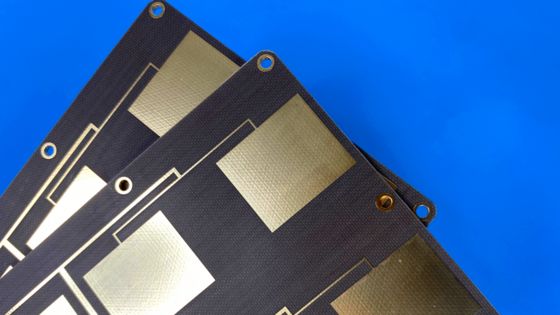

ディクラッド870 高周波PCB
紹介
ロジャーズ・ディクラッド870のラミナートは 繊維ガラスで強化されていますPTFEベースの複合材料は,繊維繊維の織物層が少なく,PTFE含有率が高いため,低ダイレクト常数と消耗因子を提供する.
DiClad 870の織部繊維ガラス強化は,類似の介電常数を持つ非織部繊維ガラス強化PTFEベースのラミナットよりもより大きな寸法安定性を提供します.DiClad 870 材料のコーティングされたガラス繊維層は,同じ方向に並べられています.
特徴
これは DiClad 870 材料の特徴です
1MHzと10GHzの両方で2.33の介電常数を示し,信頼性の高い信号伝送を保証する.
10GHzでは,これらのラミナットは低散布因子0を示します.0013信号の整合性を保ちます
DiClad 870は,IPC TM-650 2 1個あたり35μmのフィルムを使用して,14lbs/inの強力な銅皮強度を誇っています.4.8 試験方法で,堅牢な銅粘着を保証する.
湿度吸収率は0.02%で非常に低く,様々な環境条件で安定性を保証します.
最後に,DiClad 870は UL 94-V0 燃焼性基準を満たし,高い安全性と耐火性を保証します.
PCB 容量
| PCB材料: | 繊維ガラスで強化されたPTFEラミネート |
| 名称: | ディクラッド 870 |
| ダイレクトリ常数: | 2.33 |
| 層数: | シングルサイドPCB,ダブルサイドPCB,多層PCB,ハイブリッドPCB |
| ダイレクトリック厚さ: | 31ミリ (0.787mm),93ミリ (2.286mm),125ミリ (3.175mm) |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑,黒,青,赤,黄色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透锡,赤銅,OSP,ENEPIG,純金など |
このセクションでは DiClad 870 PCBの 様々な機能について詳しく説明します
私たちのサービスは 単面から双面 多層,ハイブリッド PCBまで 様々な層をカバーしています
介電体厚さについては,様々なプロジェクト要件に対応して 31mm (0.787mm), 93mm (2.286mm), 125mil (3.175mm) のオプションを提供しています.
1オンス (35μm) と 2オンス (70μm) のような異なる銅重量から選択できます
最大PCBサイズは 400mm X 500mmで デザインに十分なスペースを 提供します 単一のボードでも 単一のパネル内の複数のデザインでもです
溶接マスクの選択肢には 緑色,黒色,青色,赤色,黄色など 色が多岐にわたります
表面仕上げには,インベージョンゴールド,HASL,インベージョンシルバー,インベージョンチンの,赤銅,OSP,ENEPIG,そして純粋ゴールドを含むさまざまな選択肢を提供しています.
申請
DiClad 870 PCB は,フィルター,カップラー,低騒音増幅器に頻繁に使用されています.
変電常の均一性が重要なアプリケーション.また,低損失が重要なパワーディバイダー,コンビナー,ベースステーションアンテナでも使用されています.
レーダーフィードネットワーク,商用フェーズ配列ネットワーク,ガイドシステム,デジタルラジオアンテナでは,DiClad 870 PCBの存在も確認できます.
見てくれてありがとう 次回は会おう
|
|
