Taconic RF-35TCの高周波プリント基板RF-35TC PCB板

Taconic RF-35TCの高周波プリント基板RF-35TC PCB板

  • Taconic RF-35TCの高周波プリント基板RF-35TC PCB板
  • Taconic RF-35TCの高周波プリント基板RF-35TC PCB板
Taconic RF-35TCの高周波プリント基板RF-35TC PCB板
商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Technologies Limited
証明: UL
モデル番号: BIC-XXXX-V1.27
お支払配送条件:
最小注文数量: 1
価格: USD 9.99-99.99
パッケージの詳細: 真空
受渡し時間: 10仕事日
支払条件: T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの50000部分
連絡先
詳細製品概要
層の数: 1つの層、2つの層、多層の、雑種のタイプ(混合される) ガラス エポキシ: Taconic RF-35TC
最終的なホイル: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm) PCBの最終的なheig1.0-5.0mmht: 10mil (0.254mm)、20mil (0.508mm)、30mil (0.762mm)、60mil (1.524mm)
表面の終わり: 裸の銅、HASL、ENIG、銀、OSP、等。 はんだのマスク色: 緑、黒く、青、黄色、赤い等。
構成の伝説の色: 緑、黒く、青、黄色、赤い等。 テスト: 100%の電気テスト前の郵送物

みなさん、こんにちは、

今日、私達はRF-35TCで造られる高周波PCBをもたらす。

RF-35TCは基づくPTFE Taconic会社からの陶磁器の満たされたガラス繊維の高周波材料である。



最初に、利点の一部を見てみなさい:

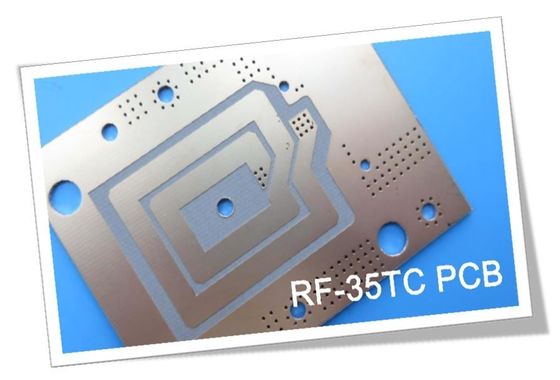

Taconic RF-35TCの高周波プリント基板RF-35TC PCB板 0



例外的な熱管理

この材料は優秀な熱放散の性能を提供する、従ってそれはタイプの熱的に伝導性の低損失の積層物である。それは高い発電の適用のために最も適する。熱は両方からコンデンサー等のようなPCBそして表面の台紙の部品の送電線を散らす。



同様に、Dkの安定性は広い温度較差を渡ってある;アンテナ利益および効率は、挿入損失を減らす控えめな銅へのRF-35TCの結束非常によく高められる。



テーブルに戻って、私達を主要出願を見てみることを許可しなさい:

1. 電力増幅器:電力増幅器の塗布に適する0.0011の極端に低いDfおよび高い熱伝導性は特定である。

2. カプラー:低いZ軸CTEおよび温度安定したDkは狭いのために重大であり、広いバンドはカプラーの上にあった。

3. フィルター:低いXおよびY CTEの価値は印刷されたフィルターの微量の元素間の重大な間隔を維持するために重大である



さらに、それはアンテナ、衛星装置で等また広く利用されている。次に、私達を私達のPCBの機能を見てみることを許可しなさい。



私達のPCBの機能(RF-35TC)

PCB材料: PTFEは陶磁器の満たされたガラス繊維の基質を基づかせていた
デジグネーター: RF-35TC
比誘電率@ 10GHz: 3.50
層の計算: 1つの層、2つの層、多層の、雑種のタイプ
銅の重量: 0.5oz、1oz、2oz
PCBの厚さ: 0.3mm、0.6mm、0.8mm、1.6mm
(10mil、20mil、30mil、60mil基質)
はんだのマスク: 緑、赤く、黒く、白く、青等。
PCBのサイズ: ≤400mm X 500mm
表面の終わり: 裸の銅、HASL、ENIG、液浸の錫等。




現在、私達の会社は単一の味方されたPCB、二重味方されたPCB、多層PCBおよび雑種PCBを提供できる。

銅の厚さは主に1ozおよび2ozである。

異なった使用に従って、0.3mm、0.6mm、0.8mmおよび1.6mmからのような、選ぶ多くの種類の厚さがある。

はんだのマスクの色は緑、赤く、黒く、白くおよび青等で利用できる。

私達の最高PCBのサイズは400X 500mmの内にある。

いろいろ表面の終わりは、裸の銅、熱気のレベルのような、利用でき液浸の金、そして液浸の錫。


Taconic RF-35TCの高周波プリント基板RF-35TC PCB板 1



RF-35TC PCBの基本的な色は茶色および灰色である。





私達の会社はプロトタイプ、小さいバッチおよび大量生産に焦点を合わせる。もし質問があれば、私達に連絡すること自由に感じなさい。

読むことをありがとう。



付録:RF-35TCの典型的な価値

特性 テスト方法 単位 価値 単位 価値
DK @10 GHz IPC-650 2.5.5.5 .1 (変更される)   3.5   3.5
Tck (- 30から120℃) IPC-650 2.5.5.5 .1 (変更される) PPM 24 PPM 24
Df @10 GHz IPC-650 2.5.5.5 .1 (変更される)   0.0011   0.0011
絶縁破壊 IPC-650 2.5.6 (内部平面、オイルの2つのピン) kV 56.7 kV 56.7
絶縁耐力 ASTM D 149 (平面を通して) V/mil 570 V/mm 22,441
アーク抵抗 IPC-650 2.5.1 304 304
湿気の吸収 IPC-650 2.6.2.1 % 0.05 % 0.05
Flexural強さ(MD) ASTM D 790/IPC-650 2.4.4 psi 12,900 N/mm2 88.94
Flexural強さ(CD) ASTM D 790/IPC-650 2.4.4 psi 11,700 N/mm2 80.67
引張強さ(MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 9,020 N/mm2 62.19
引張強さ(CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7,740 N/mm2 53.37
壊れ目(MD)の延長 ASTM D 3039/IPC-TM-650 2.4.19 % 1.89 N/mm 1.89
壊れ目(CD)の延長 ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
ヤングの係数(MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 667,000 N/mm2 4,599
ヤングの係数(CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637,000 N/mm2 4,392
ポアソンの比率(MD) ASTM D 3039/IPC-TM-650 2.4.19   0.18   0.18
ポアソンの比率(CD) ASTM D 3039/IPC-TM-650 2.4.19   0.23   0.18
圧縮係数 ASTM D 695 (23 psi 560,000 N/mm2 3,861
Flexural強さ(MD) ASTM D 790/IPC-650 2.4.4 psi 1.46 x 106 N/mm2 10,309
Flexural強さ(CD) ASTM D 790/IPC-650 2.4.4 psi 1.50 x 106 N/mm2 10,076
皮Stength (½ oz.CVH) IPC-650 2.4.8 (熱圧力。) Ibs。/inch 7 g/cm3 1.25
熱伝導性(の125 Unclad) ASTM F433 (守られた熱流) を使って(mK) 0.6 を使って(mK) 0.6
熱伝導性(C1/C1,125℃) ASTM F433 (守られた熱流) を使って(mK) 0.92 を使って(mK) 0.92
熱伝導性(CH/CHの125 ASTM F433 (守られた熱流) を使って(mK) 0.87 を使って(mK) 0.87
寸法安定性(MD) IPC-650-2.4.39 Sec.5.4 (腐食の後で) mils/in. 0.23 mm/M 0.23
寸法安定性(CD) IPC-650-2.4.39 Sec.5.4 (腐食の後で) mils/in. 0.64 mm/M 0.64
寸法安定性(MD) IPC-650-2.4.39 Sec.5.5 (熱圧力。) mils/in. -0.04 mm/M -0.04
寸法安定性(CD) IPC-650-2.4.39 Sec.5.5 (熱圧力。) mils/in. 0.46 mm/M 0.46
表面の抵抗 IPC-650 2.5.17.1 (高い臨時雇用者の後で。) Mohms 8.33 x 107 Mohms 8.33 x 107
表面の抵抗 IPC-650 2.5.17.1 (湿気の後で) Mohms 6.42 x 107 Mohms 6.42 x 107
容積抵抗 IPC-650 2.5.17.1 (高い臨時雇用者の後で。) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
容積抵抗 IPC-650 2.5.17.1 (湿気の後で) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
CTE (X軸) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (Y軸) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (Z軸) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
密度 ASTM D 792 g/cm3 2.35 g/cm3 2.35
硬度 ASTM D 2240 (D)海岸   79.1   79.1
壊れ目(MD)の緊張 ASTM D 790/IPC-650 2.4.4 % 0.014 % 0.014
壊れ目(CD)の緊張 ASTM D 790/IPC-650 2.4.4 % 0.013 % 0.013
比熱 ASTM E 1269-05、E 967-08、E968-02 j/(gの 0.94 j/(gの 0.94
Td (2%の減量) IPC-650 2.4.24.6 /TGA 788 420
Td (5%の減量) IPC-650 2.4.24.6 /TGA 817 436
