F4Bの高周波プリント基板1.6mm F4BM265 3oz PTFE PCB

F4Bの高周波プリント基板1.6mm F4BM265 3oz PTFE PCB

MOQ: 1
価格: USD 2.88-6.99 per piece
標準パッケージ: 真空
配達期間: 4-5仕事日
決済方法: T/T、Paypal
供給能力: 1ヶ月あたりの45000部分
詳細情報
起源の場所
中国
ブランド名
Bicheng Enterprise Limited
証明
UL
モデル番号
BIC-XXXX-V1.38
層の数:
2つの層
ガラス エポキシ:
F4B DK 2.65
PCBの最終的な高さ:
1.6mm
最終的なホイルの外面:
3oz
表面の終わり:
ENIG
はんだのマスク色:
いいえ
構成の伝説の色:
いいえ
テスト:
100%の電気テスト前の郵送物
最小注文数量:
1
価格:
USD 2.88-6.99 per piece
パッケージの詳細:
真空
受渡し時間:
4-5仕事日
支払条件:
T/T、Paypal
供給の能力:
1ヶ月あたりの45000部分
製品説明

こんにちは皆、

今日私達はタイプのF4Bの高周波サーキット ボード述べている。



F4Bシリーズ高周波材料は主にPTFEのガラス繊維の布および陶磁器に満ちたPTFEのガラス繊維の布等である。それは質の価格そして馬小屋で安い中国のブランドの一連の高周波材料である。それはレーダー、運行、衛星通信、4Gコミュニケーションに広く、5Gコミュニケーション等適用される。

PCBの指定
層の計算: 倍は味方した
基材: F4B DK 2.65
次元: 210 x 115mm
終了する厚さ 1.6mm ±10%
終了する銅の重量: 3oz
SMOBC: いいえ
表面の終わり: 液浸の金



この板の主要な指定は二重側板である、基質は長くF4B、2.65、広い115mmによって210mmのDKである1.6mmは厚い、終了する銅3ozのはんだのマスクをシルクスクリーン終えなかったし、表面の終わりは液浸の金である。



私達を積み重ねを見ることを許可しなさい。

F4Bの高周波プリント基板1.6mm F4BM265 3oz PTFE PCB 0



最上層および最下の層は3oz銅終わったである。F4bの誘電材料は銅2つの層の真中にあり比誘電率を2.65で示す

F4Bの高周波プリント基板1.6mm F4BM265 3oz PTFE PCB 1

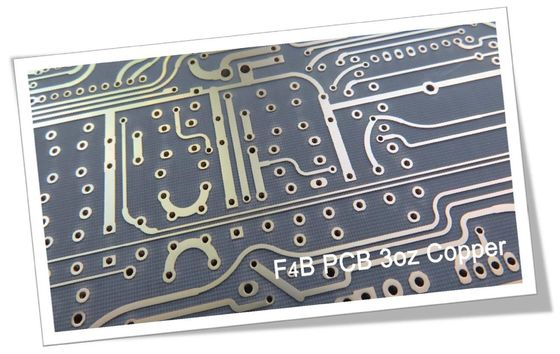

この板の写真から、トラックは正常な板より厚い;表面の終わりは液浸の金およびはんだのマスクおよびシルクスクリーンではない。



PCBの機能
PCB材料: PTFE
コード: F4Bシリーズ
比誘電率: 2.2、2.55および2.65
2.17、2.45、2.75および3.0
層の計算: 1つの層、2つの層、多層の、雑種のタイプ
銅の重量: 0.5oz、1oz、2oz、3oz
PCBの厚さ: 0.17mm、0.25mm、0.5mm、0.8mm、1.0mm、
1.5mm、2.0mm、3.0mm、4.0mmおよび5.0mm、等。
PCBのサイズ: ≤400mm X 500mm
表面の終わり: 裸の銅、HASL、ENIG、液浸の錫等。




F4B材料の比誘電率は厚さによってが0.17mmから5.0mm及ぶ広い、及ぶ2.2から3.0等板である。私達はプロトタイプ サービス、小さいバッチおよび大量生産サービスを与えてもいい。



もし質問があれば、私達に連絡すること自由に感じなさい。

あなたの読書をありがとう。
