| MOQ: | 1 |
| 価格: | USD 2.88-6.99 per piece |
| 標準パッケージ: | 真空 |
| 配達期間: | 4-5仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |
みなさん、こんにちは、

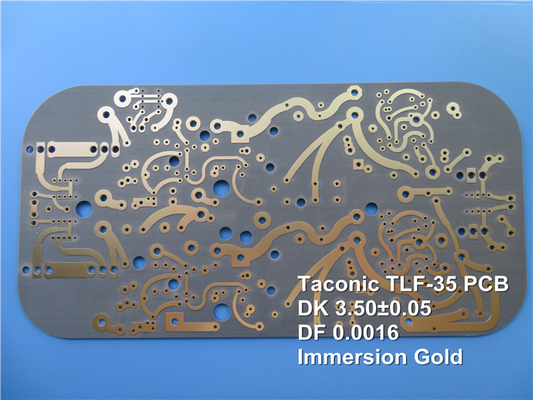

今日、私達はTLF-35高周波PCB述べている。
編まれたガラス補強に基づいているTaconic TLF-35は有機性陶磁器の積層物である。それは両方の結果陶磁器の盛り土の技術で、PTFEのガラス繊維に塗った。
私達は次の利点から寄与する:
1. DK3.5の改善された段階の混変調ひずみ（PIMD）
TLF-35はアンテナ塗布のためのサイズ有効なPCBsの改善されたPIMDの性能を得るように設計されている。PIMDと類似している必要としたレベルをTLF-35の比誘電率は3.5である。
2. 改善されたPTHの質
それはより小さいドリル孔のためのより安定した穴の壁そして絶縁抵抗で起因するよりよいPTHの質を示す。
3. 高周波の馬小屋
TLF-35は優秀な高周波性能を提供するように設計されている。
4. 低湿の吸収
その超低い湿気の吸収率および低い誘電正接頻度の位相ずれを最小にするため。
5. 費用。
安価は大量の商業マイクロウェーブおよび無線周波数の適用を実現する。
典型的な適用は次の通り示されている。
1. アンテナ
2. 電力増幅器（TD-SCDMA、WCDMAS、LTE、WLAN等）
3. LNA、中継器PA
4. 受動RFの部品（フィルター、カプラー等）
PCBの機能（TLF-35）
| PCB材料: | 有機性陶磁器の積層物 |
| 指定: | TLF-35 |
| 比誘電率 | 3.50 ±0.05 |
| 層の計算: | 1つの層、2つの層、4つの層。 |
| 銅の重量: | 0.5oz、1oz、2oz |
| PCBの厚さ: | 0.8mm、1.6mm |
| PCBのサイズ: | ≤400mm X 500mm |
| 表面の終わり: | 裸の銅、HASL、ENIG、液浸の錫等。 |
私達は表面の終わりの裸の銅、HASL、ENIG、液浸の錫等との1ozおよび2oz銅、0.8mmおよび1.6mmの厚い、最高のパネルのサイズ400 x 500mmをTLF-35高周波PCBに、供給できる。
Bichengはプロトタイプ、小さいバッチおよび大量生産サービスを与えることを専門にする。質問があったら、私達に連絡すること自由に感じなさい。
あなたの読書をありがとう。
付録:TLF-35の典型的な価値
| 特性 | テスト方法 | 単位 | 価値 | 単位 | 価値 |
| 1.9GHzの比誘電率 | IPC-TM 650 2.5.5.5 .1 Mod | 3.50±0.05 | 3.50±0.05 | ||
| 1.9GHzの誘電正接 | IPC-TM 650 2.5.5.5 .1 Mod | 0.0016 | 0.0016 | ||
| 10GHzの誘電正接 | IPC-TM 650 2.5.5.5 .1 Mod | 0.0022 | 0.0022 | ||
| 吸水 | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| 皮強さ（1oz銅） | IPC-TM 650 2.4.8 | インチLbsの. /linearの | 10 | M/mm | 1.8 |
| 容積抵抗 | IPC-TM 650 2.5.17.1 | Mohm.cm | 2.0 x 109 | Mohm.cm | 2.0 x 109 |
| 表面の抵抗 | IPC-TM 650 2.5.17.1 | Mohm | 3.0 x 108 | Mohm | 3.0 x 108 |
| 縦のFlexural強さ | IPC-TM 650 2.4.4 | psi | 13,000 | M/mm2 | 90 |
| 斜めのFlexural強さ | IPC-TM 650 2.4.4 | psi | 13,000 | M/mm2 | 90 |
| 熱伝導性 | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
| X-Y CTE （50-150℃） | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE （50-150℃） | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| 燃焼性 | UL-94 | V-0 | V-0 |
|
|
