2つの層の銅とのRO4350B 30milで造られるロジャースの液浸の金RF PCB

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise
証明:	UL
モデル番号:	BIC-099-V0.99

お支払配送条件:

最小注文数量:	1
価格:	USD 2.99-9.99 PER PIECE
パッケージの詳細:	真空
受渡し時間:	10 営業日
支払条件:	トン/ Tは、ウェスタンユニオン
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

層の数:	2	ガラスのエポキシ::	RO4350B Tg288℃、er<3.66、RogersCorp
最終的なホイル:	1.0	PCBの最終的な高さ::	0.8 mm ±10%
表面の終わり:	液浸の金（3µmのニッケルに23.3%） 0.05µm	はんだのマスク色::	緑
構成の伝説の色:	白い	テスト:	100%の電気テスト前の郵送物

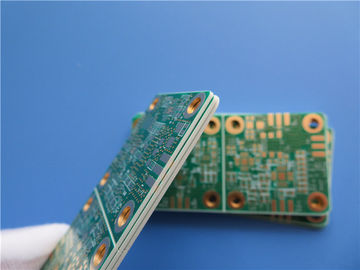

2つの層の銅とのRO4350B 30milで造られる液浸の金RF PCB

（PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）

概説

これはタイプのアンテナWiFiの適用のためのTg 280°Cの30mil RO4350Bの基質で造られる二重層PCBである。それは緑のはんだのマスク（Taiyo）の白いシルクスクリーン（Taiyo）およびパッドの液浸の金と0.8 mm厚い。すべてのviasはオープンはんだマスクと設計されている。基材は費用を救うためにパネルごとのPCBsの上の2つの設計2を供給しているロジャースからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ50のパネルは郵送物のために詰まる。

特徴および利点

よい高温および低温の抵抗。（- 192℃-260℃）

RO4350Bは広い周波数範囲上の安定した比誘電率を表わす。これはそれに広帯域適用のための理想的な基質をする。

比誘電率の安定した電気係数。

液浸の金に優秀な表面のplanarityがある、特にBGAのパッケージまた更にCSPのPCBsのために部品をアセンブリおよびはんだ付けすることの間に故障率を減らすために取付けた有用な。

高圧テスト、インピーダンス制御テスト、マイクロセクション、はんだ能力テスト、

右の製造の指示（MI）、

時間通りに配達:>98%

最初生産の資格があるプロダクト率:>95%

競争価格

適用

ディバイダー、可変誘導結合器、マイクロストリップのアンテナ、3Gアンテナ、中継局、RFは転換する

変数およびデータ用紙

PCBのサイズ	35 x 77 mm=2設計= 2PCS
板タイプ	倍はPCB味方した
層の数	2つの層
表面の台紙の部品	肯定
穴の部品を通して	いいえ
層の旋回待避	銅-------35um （1つのoz） +plateの最上層
	RO4350B 0.762mm
	銅-------35um （1つのoz） +plate BOTの層
技術
最低の跡およびスペース:	6ミル/6ミル
最低/最高の穴:	0.3 mm/5.6 mm
異なった穴の数:	2
ドリル孔の数:	182
製粉されたスロットの数:	0
内部排気切替器の数:	0
インピーダンス制御:	いいえ
金指の数:	0
板材料
ガラスエポキシ:	RO4350B Tg288℃、えー<3>
最終的なホイルの外面:	1つのoz
内部最終的なホイル:	1つのoz
PCBの最終的な高さ:	0.8 mm ±0.08
めっきおよびコーティング
表面の終わり	液浸の金（3µmのニッケル23.3%） 0.05µm
に適用するためにマスクをはんだ付けしなさい:	上および下、12micron最低
はんだのマスク色:	緑、PSR-2000GT600D、Taiyoは供給した。
はんだのマスクのタイプ:	LPSM
CONTOUR/CUTTING	vカットの誘導
印
構成の伝説の側面	上および下。
構成の伝説の色	、IJR-4000 MW300白いのTaiyoのブランド
製造業者の名前かロゴ:	コンダクターおよびleged自由域の板で印を付けられる
を経て	穴（PTH）を通ってめっきされる、最低のサイズ0.3mm。
FLAMIBILITYの評価	UL 94-V0の承認MIN。
次元の許容
輪郭次元:	0.0059"
板めっき:	0.0029"
ドリルの許容:	0.002"
テスト	100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク	電子メールファイル、Gerber RS-274-X、PCBDOC等
サービスエリア	世界的に、全体的に。
