液浸の金との30mil RO4350Bで造られるロジャースの高周波PCB

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise
証明:	UL
モデル番号:	BIC-098-V0.98

お支払配送条件:

最小注文数量:	1
価格:	USD 2.99-9.99 PER PIECE
パッケージの詳細:	真空
受渡し時間:	10 営業日
支払条件:	トン/ Tは、ウェスタンユニオン
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

層の数:	2	ガラスのエポキシ::	RO4350B Tg288℃、er<3.66、RogersCorp
最終的なホイル:	1.0	PCBの最終的な高さ::	0.8 mm ±10%
表面の終わり:	液浸の金（3µmのニッケルに37.1%） 0.05µm	はんだのマスク色::	緑
構成の伝説の色:	白い	テスト:	100%の電気テスト前の郵送物

液浸の金との30mil RO4350Bで造られる高周波PCB

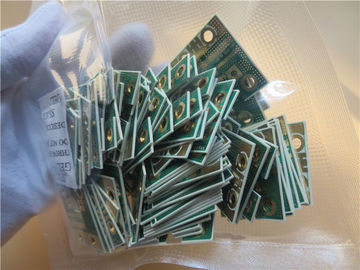

（PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）

概説

これはディバイダーHDMIの適用のためのTg 280°Cの30mil RO4350Bの基質で造られるタイプの2層PCBである。それは緑のはんだのマスク（Taiyo）の白いシルクスクリーン（Taiyo）およびパッドの液浸の金と0.8 mm厚い。基材はPCBの上で単一ロジャースの供給からある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ50枚の板は郵送物のために詰まる。

特徴および利点

低い誘電性の許容および損失による優秀な高周波性能。

銅ホイルの薄片分離は銅ホイルの熱拡張係数の一貫性による風邪および熱の変更によって引き起こされない。

低い誘電性損失の特徴は全装置の信号伝達を優秀にする低レベルで信号の損失をする。

ENIGによい酸化抵抗およびよい熱放散がある。

競争の郵送料のDDUの各戸ごとの郵送物、

全製作プロセスは全く制御される。

速くおよび適用範囲が広いです生産の時をプロトタイプから標準生産に節約するため

少しの順序は受け入れられる

ULは指導的迎合的なRoHS確認し、

適用

ミキサー、レーダーセンサー、RFスイッチ、自動ゲートの誘導、アンテナコンバイナー、送信機コンバイナー

変数およびデータ用紙

PCBのサイズ	35 x 29 mm=1PCS
板タイプ	倍はPCB味方した
層の数	2つの層
表面の台紙の部品	肯定
穴の部品を通して	いいえ
層の旋回待避	銅-------35um （1つのoz） +plateの最上層
	RO4350B 0.762mm
	銅-------35um （1つのoz） +plate BOTの層
技術
最低の跡およびスペース:	6ミル/7ミル
最低/最高の穴:	0.3 mm/5.6 mm
異なった穴の数:	3
ドリル孔の数:	325
製粉されたスロットの数:	0
内部排気切替器の数:	1
インピーダンス制御:	いいえ
金指の数:	0
板材料
ガラスエポキシ:	RO4350B Tg288℃、えー<3>
最終的なホイルの外面:	1つのoz
内部最終的なホイル:	1つのoz
PCBの最終的な高さ:	0.8 mm ±0.08
めっきおよびコーティング
表面の終わり	液浸の金（3µmのニッケル37.1%） 0.05µm
に適用するためにマスクをはんだ付けしなさい:	上および下、12micron最低
はんだのマスク色:	緑、PSR-2000GT600D、Taiyoは供給した。
はんだのマスクのタイプ:	LPSM
CONTOUR/CUTTING	旅程
印
構成の伝説の側面	上および下。
構成の伝説の色	、IJR-4000 MW300白いのTaiyoのブランド
製造業者の名前かロゴ:	コンダクターおよびleged自由域の板で印を付けられる
を経て	穴（PTH）を通ってめっきされる、最低のサイズ0.3mm。
FLAMIBILITYの評価	UL 94-V0の承認MIN。
次元の許容
輪郭次元:	0.0059"
板めっき:	0.0029"
ドリルの許容:	0.002"
テスト	100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク	電子メールファイル、Gerber RS-274-X、PCBDOC等
サービスエリア	世界的に、全体的に。
