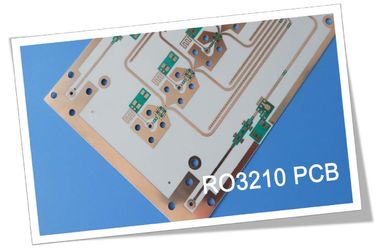

ロジャース3210 PCB RO3210高周波PCB
みなさん、こんにちは、
今日私達はRO3210高周波PCBs述べている。
RO3210高周波回路の積層物は編まれたガラス繊維によって補強される陶磁器に満ちた積層物である。RO3210材料は1つの区別の特徴のRO3000シリーズ高周波回路材料の延長として設計されていた--改善された機械安定性。
次の通り特徴および利点はある:
1. 編まれたガラス補強は、より容易な処理のための剛性率を改善する。
2つ、均一電気および機械性能は、複雑な多層高周波構造にとって理想的である。
3. 銅張りにするべき低い内部平面の拡張係数のマッチ表面の取付けられたアセンブリのために信頼できる;エポキシの多層板雑種設計の使用のために適しているかどれが。
4. 優秀な寸法安定性、高い生産の収穫の結果。
5. 表面の滑らかさは微妙な一線エッチングの許容を、可能にする。
PCBの機能
| PCB材料: | 陶磁器に満ちた積層物 |
| 指定: | RO3210 |
| 比誘電率: | 10.2 ±0.5 （プロセス） |
| 10.8 （設計） | |
| 層の計算: | 2つの層、多層の、雑種PCB |
| 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm） |
| PCBの厚さ: | 25mil （0.635mm）、50mil （1.27mm） |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 |
| 表面の終わり: | 裸の銅、HASL、ENIG、OSP等… |
高周波PCBsが0.5ozに2ozと利用できる二重層RO3210は500mmによって銅、0.7mmおよび1.3mmの厚い、最高のサイズ400mm、裸の銅との表面の終わり、熱気の水平に、液浸の金等を終えた。
典型的な適用はある
1. 自動車衝突回避システム。
2. 自動車全体的な位置衛星アンテナ
3. 基地局の下部組織
4. ケーブル システムのデータ・リンク
5. 直接放送衛星
6. LMDSおよび無線広帯域
7. 無線コミュニケーションのためのマイクロストリップ パッチのアンテナ
8. 力のバックプレーン
9. 遠隔メートル読者
10. 無線通信システム
RO3210 PCBの基本的な色は白い。
RO3210高周波PCBの製造工程は標準的なPTFE PCBに類似している、従ってそれは有利な市場に勝つ容積の製造工程のために適している。
もし質問があれば、私達に連絡すること自由に感じなさい。
あなたの読書をありがとう。
付録
RO3210高周波回路材料のデータ用紙
| RO3210典型的な価値 | |||||
| 特性 | RO3210 | 方向 | 単位 | 条件 | テスト方法 |
| 比誘電率、εプロセス | 10.2±0.5 | Z | 10のGHz 23℃ | IPC-TM-650 2.5.5.5によって締め金で止められるStripline | |
| 比誘電率、εの設計 | 10.8 | Z | 40のGHzへの8GHz | 微分位相の長さ方法 | |
| 誘電正接、tanδ | 0.0027 | Z | 10のGHz 23℃ | IPC-TM-650 2.5.5.5 | |
| εの熱係数 | -459 | Z | ppm/℃ | 10のGHz 0℃to 100℃ | IPC-TM-650 2.5.5.5 |
| 寸法安定性 | 0.8 | X、Y | mm/m | COND A | ASTM D257 |
| 容積抵抗 | 103 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| 表面の抵抗 | 103 | MΩ | COND A | IPC 2.5.17.1 | |
| 抗張係数 | 579 517 |
MD CMD |
kpsi | 23℃ | ASTM D 638 |
| 吸水 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 比熱 | 0.79 | j/g/k | 計算される | ||
| 熱伝導性 | 0.81 | W/M/K | 80℃ | ASTM C518 | |
| 熱膨張率 （- 288℃への55） |
13 34 |
X、Y Z |
ppm/℃ | 23℃/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ | TGA | ASTM D3850 | |
| 密度 | 3 | gm/cm3 | |||
| 銅の皮強さ | 11 | pli | 1oz、はんだの浮遊物の後のEDC | IPC-TM 2.4.8 | |
| 燃焼性 | V-0 | UL 94 | |||
| 互換性がある無鉛プロセス | はい | ||||
|
|
