高周波PCB RO4350B 30ミル液浸の金との2つの層
(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
概説

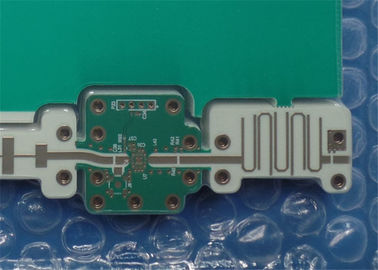

これは釣り合ったアンプの適用のためのRO4350Bで造られるタイプの高周波PCBである。それは0.8 mmに2つの層RF PCB板厚いである。それはTaiyoからのはんだのマスクそしてシルクスクリーンとの液浸の金の終わりである。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。それぞれ10枚の板は郵送物のために詰まる。
特徴および利点
比誘電率(DK)は低く、安定している、従って信号伝達遅れなしでよいである。
低い誘電性損失の特徴は全装置の信号伝達を優秀にする低レベルで信号の損失をする。
銅ホイルの薄片分離は銅ホイルの熱拡張係数の一貫性による風邪および熱の変更によって引き起こされない。
液浸の金に優秀な表面のplanarityがある、特にBGAのパッケージまた更にCSPのPCBsのために部品をアセンブリおよびはんだ付けすることの間に故障率を減らすために取付けた有用な。
UL、ISOはPCBの製造業の工場を証明した。
時間通りに98%オン時間配達率を保つ配達をしなさい。
最初生産の資格があるプロダクト率:>95%
ベテランの販売人は巧みなカスタマー サービスを提供する。
速くおよび適用範囲が広いです生産の時をプロトタイプから標準生産に節約するため
適用
アンプ、Multicoupler、アンテナ、健全な制御スイッチの誘導、コンバイナー
変数およびデータ用紙
PCBのサイズ |
193 x 192mm=1PCS |
板タイプ |
|
層の数 |
二重PCB、2つの層PCBは味方した |
表面の台紙の部品 |
肯定 |
穴の部品を通して |
肯定 |
層の旋回待避 |
銅-------17.8um (0.5oz) +plateの最上層 |
RO4350B 30mil (0.762mm) |
銅-------17.8um (1oz) +plate BOTの層 |
技術 |
|
最低の跡およびスペース: |
11.97mil |
最低/最高の穴: |
0.3/2.8mm |
異なった穴の数: |
2 |
ドリル孔の数: |
195 |
製粉されたスロットの数: |
5 |
内部排気切替器の数: |
0 |
インピーダンス制御 |
いいえ |
板材料 |
|
ガラス エポキシ: |
RO4350B 30mil (0.762mm)、Tg 288℃ |
最終的なホイルの外面: |
1oz |
内部最終的なホイル: |
0oz |
PCBの最終的な高さ: |
0.8mm ±0.1 |
めっきおよびコーティング |
|
表面の終わり |
液浸の金の(100マイクロインチのニッケル上の16.2%) 2 micoinch |
に適用するためにマスクをはんだ付けしなさい: |
上および下、12micron最低 |
はんだのマスク色: |
緑、ナンYA、LP-4G/G-05 |
はんだのマスクのタイプ: |
LPSM |
CONTOUR/CUTTING |
導く、基準マーク |
印 |
|
構成の伝説の側面 |
上 |
構成の伝説の色 |
白、S-380W、Taiyoは供給した。 |
製造業者の名前かロゴ: |
コンダクターおよびleged自由域の板で印を付けられる |
を経て |
、テント張りによって穴(PTH)を通ってめっきされる |
FLAMIBILITYの評価 |
UL 94-V0の承認MIN。 |
次元の許容 |
|
輪郭次元: |
0.0059" (0.15mm) |
板めっき: |
0.0030" (0.076mm) |
ドリルの許容: |
0.002" (0.05mm) |
テスト |
100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク |
電子メールファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア |
世界的に、全体的に。 |
