0.01"で造られる4つの層のプリント基板（0.254mm） RO4350B + FR4

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise Limited
証明:	UL
モデル番号:	BIC-0104-V1.04

お支払配送条件:

最小注文数量:	1
価格:	USD2.99-9.99 Per Piece
パッケージの詳細:	真空
受渡し時間:	5-6 仕事日
支払条件:	T / T、Paypalの
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

ガラスのエポキシ:	RO4350B Tg280℃、er<3.48、Rogers Corp;FR-4 IT158	PCBの最終的な高さ:	± 1.3 mmの10%
最終的なホイルの外面::	1つのoz	表面の終わり:	液浸の金
はんだのマスク色::	緑	構成の伝説の色:	白い
層の数:	4	テスト:	100%の電気テスト前の郵送物

4つの層は0.01"で造られたプリント基板を（0.254mm） RO4350B + FR4

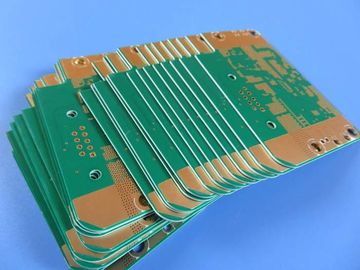

（PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）

概説

これはタイプの4つの層雑種PCB混合した0.254mm （10ミル） RO4350Bおよび高速サーバーの適用のための0.36mm FR-4をである。

基本指定

基材:RO4350B 0.254 mm + FR4 0.36 mm + PP 0.36 mm

層の計算:4つの層

タイプ:単一の個々の板

フォーマット:108mm x 36mm = 1つのタイプ= 1部分

表面の終わり:液浸の金

銅の重量:外の層35 μm/の内部の層35のμm

はんだのマスク/伝説:緑/白い

最終的なPCBの高さ:1.3 mm

標準:IPC 6012のクラス2

パッキング:25部分は郵送物のために詰まる。

調達期間:10仕事日

保存性:6か月

特徴および利点

RO4350Bは広い周波数範囲上の安定した比誘電率を表わす。これはそれに広帯域適用のための理想的な基質をする;

上のSIの性能の改善はすべてのFR4板と積み重ね持ち上げる;

コスト低減はすべての低損失材料と積み重ね持ち上げる;

信頼度試験、絶縁抵抗テストおよびイオンの汚染テスト;

あなたのPCBに会うことはプロトタイプから大量生産に必要とする;

UL、ISO14001、TS16949は証明した;

時間通りに配達:>98%

顧客の不平率: <1>

適用

UHFのラジオ、干渉フィルタ、屋内壁掛けのアンテナ、コンバイナー

変数およびデータ用紙

PCBのサイズ	108 x 36mm=1PCS
板タイプ	多層PCB
層の数	4つの層
表面の台紙の部品	肯定
穴の部品を通して	肯定
層の旋回待避	銅-------18µm （0.5 oz） +plateの最上層
	RO4350B 0.254mm
	銅-------18µm
	Prepreg 0.36mm
	銅-------35µm
	FR-4中心0.36mm
	銅-------18µm （0.5oz） +版BOTの層
技術
最低の跡およびスペース:	9.8ミル/5.8ミル
最低/最高の穴:	0.3 mm/2.6 mm
異なった穴の数:	5
ドリル孔の数:	112
製粉されたスロットの数:	0
内部排気切替器の数:	いいえ
インピーダンス制御:	いいえ
金指の数:	0
板材料
ガラスエポキシ:	RO4350B Tg280℃、えー<3>
最終的なホイルの外面:	1.0 oz
内部最終的なホイル:	1つのoz
PCBの最終的な高さ:	1.3 mm ±10%
めっきおよびコーティング
表面の終わり	液浸の金
に適用するためにマスクをはんだ付けしなさい:	上および下、15ミクロンの最低
はんだのマスク色:	緑、PSR-2000GT600D、Taiyoは供給した。
はんだのマスクのタイプ:	LPSM
CONTOUR/CUTTING	旅程
印
構成の伝説の側面	上および下の側面
構成の伝説の色	、IJR-4000 MW300白いのTaiyoのブランド
製造業者の名前かロゴ:	コンダクターおよびleged自由域の板で印を付けられる
を経て	穴（PTH）を通ってめっきされる、最低のサイズ0.3mm。
FLAMIBILITYの評価	UL 94-V0の承認MIN。
次元の許容
輪郭次元:	0.0059"
板めっき:	0.0029"
ドリルの許容:	0.002"
テスト	100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク	電子メールファイル、Gerber RS-274-X、PCBDOC等
サービスエリア	世界的に、全体的に。

質の方針

BichengはPCBsが売り手、未完成品（WIP）の点検、出て行く出荷検査およびカスタマーサービス等の選択の含んだ顧客の要求に従ってあること保証するために一連の管理プロシージャおよびアプローチを開発した。

製造者の評価そして監査

製造者はBichengによって評価されなければならない。さらに、Bichengは評価し、供給される材料を保証するために製造者は毎年ランク付けするためにBichengの条件を満たしている。なお、絶えずBicheng製造者を開発し、ISO9001及びISO14001のシステムに基づいている彼らの質および環境管理を改良するために指示するため。

契約の評価

Bichengは私達に順序を受け入れる前に指定、配達および他の要求を含む顧客の要求を満たす機能があることを確かめる顧客の要求を見直し、確認する。

製造データの作成、監査および制御。

顧客の設計データおよび指定が私達の市場部に提供されるとき、Bichengはすべての条件を確認しなければならない。それから、CAMによって製造データに設計データを変えなさい。最後に、製造の指示（MI）は実際の製作のための基礎として製造の部門のための実質の製造工程そして技術に従って発生する。MIは問題の前の独立したエンジニアそしてQAエンジニアによって見直されなければならない。

入って来る物質的な品質管理

すべての材料は貯蔵する前に点検されなければならない。私達は一連の厳密な点検プロシージャおよび指示を入って来る材料を制御する確立した。なお、さまざまで精密な点検の器械および器具は材料をよい判断するために機能をまたはない保証する。私達は先入れ/先出し主義の材料を最初に出し、材料は満期の前に使用されることを保障するために保存性に達する材料のための「警報」を与える。

工程の制御

右の製造の指示（MI）、広範囲装置管理および維持およびプロセス制御、厳密なWIPの点検および監視、また作業指示は、完全にそれら全製作プロセスを作る全く制御した。

最終的な制御および点検

すべてのPCBsは後合格した指定物理的なテストに開いた、短いテスト、また目視検差によって行かなければならないために。私達は各PCBがテストされる100%であることを保証するためにカスタマイズされるを含むさまざまな高度の試験装置を、調査の飛行テスト機械所有する。

プロダクト配達監査

私達は試しによって顧客の指定および条件に従ってPCBプロダクトを点検するために熱心なFQA部をセットアップした。修飾されたPCBsは詰まる筈である。

FQAはまた郵送物前に住所を等出荷するプロダクト量倉庫のパッキングそして出荷プロダクトの100%の監査を、プロダクト数を含んで、顧客番号遂行しなければ、ならない。

カスタマーサービス

私達は順向に顧客からのフィードバックを用いる顧客そして時機を得た取り引きと伝達し合うために専門のカスタマーサービスのチームをセットアップした。私達は顧客の必要性に非常に時機を得たカスタマーサービスおよびPCBプロダクト条件の方針を調節するために顧客需要を理解するために焦点を合わせ。
