4つの層の雑種PCBとのRO4003C + FR4によって結合される高周波PCB

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise Limited
証明:	UL
モデル番号:	BIC-0101-V1.01

お支払配送条件:

最小注文数量:	1
価格:	USD2.99-9.99 Per Piece
パッケージの詳細:	真空
受渡し時間:	5-6 仕事日
支払条件:	T / T、Paypalの
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

ガラスのエポキシ:	RO4003Cは0.203 mm （8ミル）およびFR-4 0.20 mm結合した	PCBの最終的な高さ:	± 1.1 mmの10%
最終的なホイルの外面::	1つのoz	表面の終わり:	液浸の銀
はんだのマスク色::	青	構成の伝説の色:	白い
層の数:	4	テスト:	100%の電気テスト前の郵送物

4つの層雑種PCBはとのRO4003C + FR4結合した

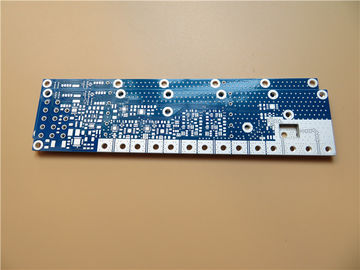

（PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）

概説

これはアナログの送信機の適用のために結合されるRO4003CおよびFR4で造られるタイプの高周波PCBである。それは1.1 mmに4つの層RF PCB板厚いである。それは青いはんだのマスクおよび白いシルクスクリーンとの液浸の銀の終わりである。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。それぞれ20枚の板は郵送物のために詰まる。

特徴および利点

低い誘電性損失の特徴は全装置の信号伝達を優秀にする低レベルで信号の損失をする。

比誘電率の安定した電気係数。

銅ホイルの薄片分離は銅ホイルの熱拡張係数の一貫性による風邪および熱の変更によって引き起こされない。

液浸の金に優秀な表面のplanarityがある、特にBGAのパッケージまた更にCSPのPCBsのために部品をアセンブリおよびはんだ付けすることの間に故障率を減らすために取付けた有用な。

PCBの製造業は必須の指定によって厳しくある。

大量生産を集中するPCBのプロトタイピングからのあなたのプリント基板の必要性を満たすこと。

高度装置の輸入からの製造原価を、労働者の訓練および技術改善および管理削減しなさい。

国際的な承認

RoHSの文書

適用

Uhfのラジオ、方向カプラー、アナログの送信機、基地局のアンテナ

変数およびデータ用紙

PCBのサイズ	70 x 12mm=1PCS
板タイプ	雑種PCB
層の数	多層PCB、4つの層PCB
表面の台紙の部品	肯定
穴の部品を通して	いいえ
層の旋回待避	銅-------35um （1oz） +plateの最上層
	RO4003C 0.203mm （8ミル）
	銅-------35um （1oz） MidLayer 1
	FR-4 0.50 mm
	銅-------35um （1oz） MidLayer 2
	FR-4 0.20 mm
	銅-------17um （0.5oz） +plate BOTの層
技術
最低の跡およびスペース:	5ミル/6ミル
最低/最高の穴:	0.3/5.5 mm
異なった穴の数:	8
ドリル孔の数:	97
製粉されたスロットの数:	0
内部排気切替器の数:	1
インピーダンス制御:	いいえ
金指の数:	0
板材料
ガラスエポキシ:	RO4003Cは0.203 mm （8ミル）およびFR-4 0.20 mm結合した
最終的なホイルの外面:	1oz
内部最終的なホイル:	1oz
PCBの最終的な高さ:	1.1mm ±0.11
めっきおよびコーティング
表面の終わり	液浸の銀
に適用するためにマスクをはんだ付けしなさい:	上および下の側面
はんだのマスク色:	青、KSM-6189BL04/KSM-19H01
はんだのマスクのタイプ:	LPSM
CONTOUR/CUTTING	旅程
印
構成の伝説の側面	上
構成の伝説の色	白い
製造業者の名前かロゴ:	N/A
を経て	、開いたによって穴（PTH）を通ってめっきされる
FLAMIBILITYの評価	UL 94-V0の承認MIN。
次元の許容
輪郭次元:	0.0059" （0.15mm）
板めっき:	0.0030" （0.076mm）
ドリルの許容:	0.002" （0.05mm）
テスト	100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク	電子メールファイル、Gerber RS-274-X、PCBDOC等
サービスエリア	世界的に、全体的に。
