マイクロウェーブPCB板は液浸の金とのRO4350B 10ミルで造りました

マイクロウェーブPCB板は液浸の金とのRO4350B 10ミルで造りました

  • マイクロウェーブPCB板は液浸の金とのRO4350B 10ミルで造りました
  • マイクロウェーブPCB板は液浸の金とのRO4350B 10ミルで造りました
  • マイクロウェーブPCB板は液浸の金とのRO4350B 10ミルで造りました
マイクロウェーブPCB板は液浸の金とのRO4350B 10ミルで造りました
商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Enterprise Limited
証明: UL
モデル番号: BIC-0044-V4.4
お支払配送条件:
最小注文数量: 1
価格: USD 2.99-8.99 per piece
パッケージの詳細: 真空
受渡し時間: 6-7 仕事日
支払条件: T / T、Paypalの
供給の能力: 1ヶ月あたりの45000部分
連絡先
詳細製品概要
層の数: 2 ガラスのエポキシ: RO4350B Tg280℃、er<3.48、Rogers Corp。
最終的なホイルの外面:: 1.5 oz PCBの最終的な高さ:: 0.3 mm ±0.1
表面仕上げ: 液浸の金、87% はんだのマスク色:: N/A
構成の伝説の色: N/A テスト: 100%の電気テスト前の郵送物

短い導入
ちょうど名前が意味するので、高周波は、一般に示します>=300 MHz (すなわち波長=1はGHzマイクロウェーブとの頻度を呼ばれます頻度が比較的 <>高いことです。
無線適用のための典型的な頻度:
*現在の可動装置:0.9GHz - 2GHz
* 3Gシステム:2.5GHz
* Bluetooth:2.5GHz
* GPS:12.6GHz
* LMDS:24GHzおよび40GHz
*自動車:77GHz
市場:RFID、無線コミュニケーション、基地局およびアンテナのアンプ、軍プロダクト、家電。
高周波プリント基板かマイクロウェーブPCBは高周波(マイクロウェーブ)基質の銅の覆われた版でなされるプリント基板を示します。共通のタイプは次のとおりです:両面板、多層板および混合された構造。
混合された構造は高性能の特別な基質、PPシートを+通常の性能板および混合されるPPシート含んでいて板を押します;高周波基質+通常のFR4基質;高周波基質+メタル・ベース等。

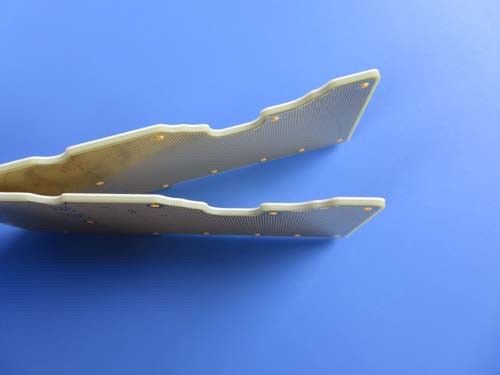

PCBの場合:マイクロウェーブPCB板は液浸の金とのRO4350B 10ミルで造りました
(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどです)


概説
これはタイプのRO4350Bで造られる二重味方された高周波PCBアンテナの適用のための10ミルの基質です。それは0.3 mmに2つの層RF PCB板厚いです。それははんだのマスクなしに液浸の金の終わりです。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造しました。各々の50枚の板は郵送物のために詰まります。


特徴および利点
比誘電率(DK)は低く、安定している、従って信号伝達遅れなしでよいですです。
よい高温および低温の抵抗。(- 192℃-260℃)
熱抵抗、化学抵抗、衝撃強度および皮強さはよいです。
SMTプロセスは抵抗力がある退潮はんだ付けすることに対して抵抗力があります金のパッドが原因で改めるために。
時間通りに配達。98%オン時間配達率の保存。
全製作プロセスは全く管理されています。
プロトタイプのためのMOQ、安価およびサンプル無し。
ULは合わせました
顧客の不平率: <1>

適用
送信機、可変誘導結合器、デジタル送信機、3Gアンテナ


変数およびデータ用紙
PCBのサイズ 10 x 37mm=1up
板タイプ 倍はPCB味方しました
層の数 2つの層
表面の台紙の部品 はい
穴の部品を通して いいえ
層の旋回待避 銅-------35um (1つのoz) +plateの最上層
RO4350B 0.254mm
銅-------35um (1oz) +版BOTの層
技術
最低の跡およびスペース: 8.8ミル/10.5mil
最低/最高の穴: いいえ
異なった穴の数: いいえ
ドリル孔の数: いいえ
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御: いいえ
金指の数: 0
板材料
ガラスのエポキシ: RO4350B Tg280℃、えー<3>
最終的なホイルの外面: 1.5 oz
内部最終的なホイル: N/A
PCBの最終的な高さ: 0.3 mm ±0.1
めっきおよびコーティング
表面の終わり 液浸の金、87%
はんだのマスクはに適用します: N/A
はんだのマスク色: N/A
はんだのマスクのタイプ: N/A
CONTOUR/CUTTING 誘導
印が付いていること
構成の伝説の側面 N/A
構成の伝説の色 N/A
製造業者の名前かロゴ: N/A
を経て いいえ
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メール ファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。


質の方針
BichengはPCBsが未完成品の(WIP)の売り手、点検、出て行く出荷検査およびカスタマー サービス等の選択の含んだ顧客の要求に従ってあること保証するために一連の管理プロシージャおよびアプローチを開発しました。

製造者の評価そして監査
製造者はBichengによって評価されなければなりません。さらに、Bichengは評価し、供給される材料を保証するために製造者は毎年ランク付けするためにBichengの条件を満たしています。なお、Bichengは絶えず製造者を開発し、ISO9001及びISO14001のシステムに基づいている彼らの質および環境管理を改良するために指示します。

契約の評価
Bichengは私達に順序を受け入れる前に指定、配達および他の要求を含む顧客の要求を満たす機能があることを確かめる顧客の要求を見直し、確認します。

製造業データの作成、監査および制御。
顧客の設計データおよび指定が私達の市場部に提供されるとき、Bichengはすべての条件を確認しなければなりません。それから、CAMによって製造業データに設計データを変えて下さい。最後に、製造業の指示(MI)は実際の製作のための基礎として製造の部門のための実質の製造工程そして技術に従って発生します。MIは問題の前の独立したエンジニアそしてQAエンジニアによって見直されなければなりません。

入って来る物質的な品質管理
すべての材料は貯蔵する前に点検されなければなりません。私達は一連の厳密な点検プロシージャおよび指示を入って来る材料を制御する確立しました。なお、さまざまで精密な点検の器械および器具は物質的なよいの判断するために機能をまたはない保証します。私達は先入れ/先出し最初主義の材料を出し、材料は満期の前に使用されることを保障するために保存性に達する材料のための「警報」を与えます。

工程の制御
右の製造業の指示(MI)、すべての広範囲装置管理および維持およびプロセス制御、厳密なWIPの点検および監視、また作業指示はそれら全く制御される全製作プロセスを作ります。

最終的な制御および点検
すべてのPCBsは開いたのによって行かなければなり、短いテスト、また目視検差はの後の指定物理的なテストに合格しました。私達は各PCBがテストされる100%であることを保証するためにカスタマイズされるを含むさまざまな高度の試験装置を、調査の飛行テスト機械所有します。

プロダクト配達監査
私達は試しによって顧客の指定および条件に従ってPCBプロダクトを点検するために熱心なFQA部をセットアップしました。修飾されたPCBsは詰まる筈です。

FQAはまた倉庫のパッキングおよび船積みプロダクトの100%の監査を、プロダクト数を含んで、顧客番号、プロダクト量、郵送物前の船積みの住所等遂行しなければなりません。

カスタマー サービス
私達は順向に顧客からのフィードバックを用いる顧客そして時機を得た取り引きと伝達し合うために専門のカスタマー サービスのチームをセットアップしました。私達は顧客の必要性に非常に時機を得たカスタマー サービスおよびPCBプロダクト条件の方針を調節するために顧客需要を理解するために焦点を合わせ。
