短い導入
ちょうど名前が意味するので、高周波は、一般に示します>=300 MHz (すなわち波長=1はGHzマイクロウェーブとの頻度を呼ばれます頻度が比較的 <>高いことです。
無線適用のための典型的な頻度:
*現在の可動装置:0.9GHz - 2GHz
* 3Gシステム:2.5GHz
* Bluetooth:2.5GHz
* GPS:12.6GHz
* LMDS:24GHzおよび40GHz
*自動車:77GHz
市場:RFID、無線コミュニケーション、基地局およびアンテナのアンプ、軍プロダクト、家電。
高周波プリント基板かマイクロウェーブPCBは高周波(マイクロウェーブ)基質の銅の覆われた版でなされるプリント基板を示します。共通のタイプは次のとおりです:両面板、多層板および混合された構造。
混合された構造は高性能の特別な基質、PPシートを+通常の性能板および混合されるPPシート含んでいて板を押します;高周波基質+通常のFR4基質;高周波基質+メタル・ベース等。

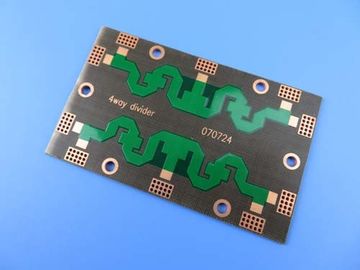

PCBの場合:高周波PCB板は液浸の金とのRO4350B 10ミルで造りました
(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどです)
概説
これはタイプのRO4350Bで造られる二重味方された高周波PCBアンテナの適用のための10ミルの基質です。それは0.3 mmに2つの層RF PCB板厚いです。それははんだのマスクなしに液浸の金の終わりです。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造しました。各々の50枚の板は郵送物のために詰まります。
特徴および利点
干潮absorbabilityは湿気で比誘電率および誘電性損失により少なく影響を及ぼします。
酸、アルカリおよび水のregiaの腐食無し。
Tg > 280 ℃
ENIGによい酸化抵抗およびよい熱放散があります。
研究開発、販売およびマーケティングのあなたの中核能力に焦点を合わせるのを助けて下さい。
UL、ISOはPCBの製造業の工場を証明しました。
ベテランの販売人および巧みなカスタマー サービス。
少しの順序は受け入れられます
競争価格
適用
ディバイダー、Photocoupler、無線周波数、4Gアンテナ
変数およびデータ用紙
PCBのサイズ | 10 x 12mm=1up |
板タイプ | 倍はPCB味方しました |
層の数 | 2つの層 |
表面の台紙の部品 | はい |
穴の部品を通して | いいえ |
層の旋回待避 | 銅-------35um (1つのoz) +plateの最上層 |
RO4350B 0.254mm |
銅-------35um (1oz) +版BOTの層 |
技術 | |
最低の跡およびスペース: | N/A |
最低/最高の穴: | 0.3mm/0.3mm |
異なった穴の数: | 1 |
ドリル孔の数: | 1 |
製粉されたスロットの数: | 0 |
内部排気切替器の数: | 0 |
インピーダンス制御: | いいえ |
金指の数: | 0 |
板材料 | |
ガラスのエポキシ: | RO4350B Tg280℃、えー<3> |
最終的なホイルの外面: | 1.5 oz |
内部最終的なホイル: | N/A |
PCBの最終的な高さ: | 0.3 mm ±0.1 |
めっきおよびコーティング | |
表面の終わり | 液浸の金、87% |
はんだのマスクはに適用します: | N/A |
はんだのマスク色: | N/A |
はんだのマスクのタイプ: | N/A |
CONTOUR/CUTTING | 誘導 |
印が付いていること | |
構成の伝説の側面 | N/A |
構成の伝説の色 | N/A |
製造業者の名前かロゴ: | N/A |
を経て | いいえ |
FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
次元の許容 | |
輪郭次元: | 0.0059" |
板めっき: | 0.0029" |
ドリルの許容: | 0.002" |
テスト | 100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア | 世界的に、全体的に。 |
