RT/duroid 6006 がコンパクトな RF 設計に最適な理由? High-Dk の主力製品: RT/duroid 6006 10mil PCB が答えを与えます

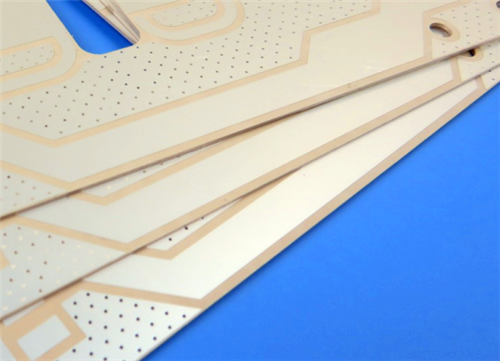

パフォーマンスを犠牲にすることなく RF 回路を縮小する必要がありますか?会うRT/デュロイド 600610mil 浸漬銀 PCB。

この 2 層基板 (134.8mm x 78.65mm) は、特に X バンド周波数以下でのサイズの縮小と低損失を求めるエンジニア向けに構築されています。

欲しい理由:

• 高 Dk、より小規模な回路:誘電率が6.15、このセラミック PTFE 素材を使用すると、パッチ アンテナと衛星通信モジュールを大幅に縮小できます。
• 非常に低い損失:損失係数はちょうど0.002710GHzで。信号はクリーンなままです。
• はんだマスクなし、シルクスクリーンなし:これは、必要最小限の高性能 RF ボードです。上下のマスクは「いいえ」です。むき出しのラミネートとイマージョンシルバーパッドだけです。
• 爪のように丈夫:Td > 500°C、吸湿率はわずか 0.05%。このボードは過酷な環境にも耐えられます。

仕様のスナップショット:

• スタックアップ:2層 | 35μm 銅 / 0.254mm (10mil) RT/デュロイド 6006 / 35μm 銅
• 仕上げる：浸漬銀 (平坦、はんだ付け可能、低損失)
• トレース/穴:5/6 ミルのトレース/スペース |最小穴サイズ0.3mm
• 統計:46 個のコンポーネント、64 個のパッド、41 個のビア

こんな方に最適:アンテナ、衛星システム、パワーアンプ、レーダー警報システムにパッチを適用します。

結論:基板スペースを削減するために高い誘電率が必要だが、低損失と熱安定性は諦めたくない場合は、RT/duroid 6006 が答えです。余分な要素 (マスク/シルクスクリーン) はなく、純粋な RF パフォーマンスだけです。
