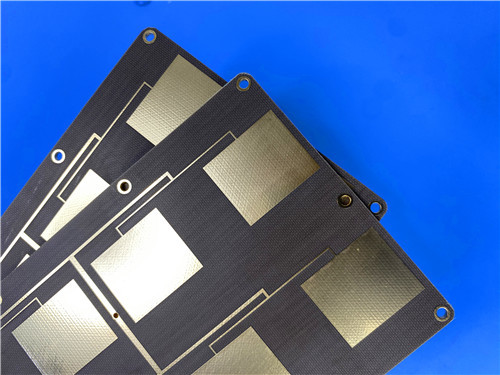

TLX-9 PCB – 10 mil、高周波優位性のための EPIG (ニッケルフリー)
RF およびマイクロ波工学の世界では、基板は単なる銅の物理的なホルダーではなく、シグナル インテグリティ ゲームの中心です。厳密な誘電制御、最小限の信号損失、インピーダンスを損なわない表面仕上げが必要な場合は、標準の FR-4 を見るのはやめましょう。
を入力してくださいTLX-9 基板(10mil、EPIG ニッケルフリー)。これは、吸湿性と誘電率 (DK) の安定性が譲れないアプリケーション向けに設計された 2 層リジッド基板です。
仕様、スタックアップ、そしてこれが次の LNA、アンテナ、または高出力アンプにとって重要である理由を詳しく見てみましょう。
財団: タコニック TLX-9
このビルドの主役は、TLX-9ラミネート。これは PTFE/織ガラス複合材です。温度や湿度によって変動する標準的な RF 材料とは異なり、TLX-9 は主力製品です。
なぜこれが重要なのでしょうか? 0.0019 の Df は、挿入損失が信じられないほど低いことを意味します。吸湿率が 0.02% 未満ということは、来週の天候の変化によって位相シフトが変わらないことを意味します。この材料はまた、UL 94 V-0可燃性評価に基づいているため、性能のために安全性が犠牲になることはありません。
構造: ミニマリストだが強力
無駄のない高性能な2層構造の剛性設計です。スタックアップを確認してください。
ボードの詳細:
特に欠席:があるいいえ上部または下部にはんだマスク、およびいいえシルクスクリーン。これは意図的なものです。高周波設計の場合、はんだマスクにより、予測不可能な損失と位相変動が追加されます。多くの場合、裸の銅と PTFE の表面が優れています。
仕上げ: なぜ EPIG (ニッケルフリー) なのか?
このボードが使用しているのは、EPIG (無電解パラジウム浸漬金)、具体的にはニッケルフリー変異体。
標準の ENIG はニッケルバリア層を使用します。ニッケルは強磁性があり、高周波では損失が大きくなります。ニッケルを削除して EPIG を使用すると、次のことが得られます。
これは、0.1dB ごとの損失が重要となる RF ボードのゴールド スタンダード (しゃれを意図したもの) です。
PCB 統計: シンプルだが機能的
ネットリストとパッド数を見ると、これが複雑なデジタル マザーボードではなく、対象の RF 回路であることがわかります。
熱的および機械的性能
RF コンポーネントは高温になります。 TLX-9 はそれをうまく処理します。
これは誰のためのものですか? (代表的な用途)
TLX-9 の特性に基づいて、このボードは次の目的で設計されています。
LNA、LNB、LNC(低ノイズ ブロック/コンバータ) – 低ノイズ指数と安定したゲインが重要な場合。
PCS/PCN ラージフォーマット アンテナ(パーソナル通信サービス/ネットワーク) – 2.5 DK により、予測可能なアンテナ調整が可能になります。
ハイパワーアンプ– 高い絶縁破壊 (>60kV) と低い損失により、効率が維持されます。
受動部品(カプラー、フィルター、ディバイダー) – 厳密に制御された DK により、中心周波数が変動しないことが保証されます。
品質と可用性
評決
高感度の受信機フロントエンドまたは GHz 範囲の高出力送信チェーンを設計している場合、TLX-9 10mil EPIGこのボードは、水分ドリフト、ニッケルによる損失、DK 耐性という 3 つの主要な問題を解消します。
これは、RF パフォーマンスを最大限に高めるために構築された最小限のボード (2 層、マスクなし、シルクなし) です。総厚が 0.3mm でソルダーマスクがないため、慎重な組み立てプロセスが必要になることに注意してください。しかし、シグナルインテグリティの純粋主義者にとってはどうでしょうか？これは夢です。
仕様のスナップショット:
FR-4 を超えて進む準備はできていますか?ここはあなたのボードです。
