ガラス エポキシ: | R-5775G | PCBの最終的な高さ: | 0.8 mm ±0.1mm |
---|---|---|---|
最終的なホイルの外面: | 1.0oz | 表面の終わり: | 液浸の金 |
はんだのマスク色: | 黒い | 構成の伝説の色: | 白い |
層の数: | 4 | テスト: | 100%の電気テスト前の郵送物 |

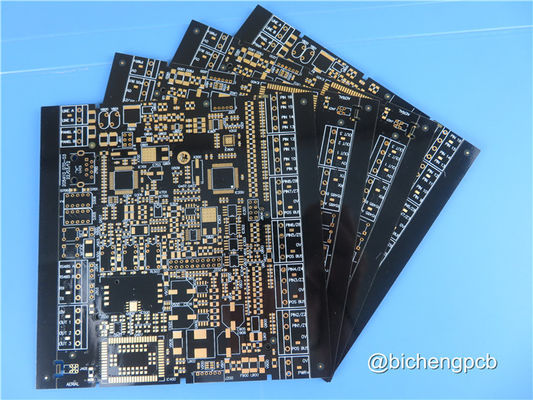

M6高速PCB松下電器産業R-5775の低損失の多層サーキット ボード
(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
短い導入
このタイプの4層のサーキット ボードは松下電器産業Megtron6 (M6) R-5775Gの高速低損失の文書で造られる。上および下の側面で印刷される1oz銅の重量および黒いはんだのマスクとの外の層。パッドはelectrolessニッケルおよび液浸の金(ENIG)とめっきされる。50枚の板毎に郵送物のために真空パックである。
PCBの指定
PCBのサイズ | 95 x 96mm=1up |
板タイプ | 多層PCB |
層の数 | 4つの層 |
表面の台紙の部品 | 肯定 |
穴の部品を通して | 肯定 |
層の旋回待避 | 銅-------17um (0.5 oz) +plateの最上層 |
Prepreg | |
銅-------18um (0.5 oz) | |
R-5775G 0.25mm | |
銅-------18um (0.5 oz) | |
Prepreg | |
銅-------17um (0.5 oz) +plate BOTの層 | |
技術 | |
最低の跡およびスペース: | 4ミル/4ミル |
最低/最高の穴: | 0.3 mm/6.0 mm |
異なった穴の数: | 2 |
ドリル孔の数: | 6 |
製粉されたスロットの数: | 1 |
内部排気切替器の数: | いいえ |
インピーダンス制御: | いいえ |
金指の数: | 0 |
板材料 | |
ガラス エポキシ: | R-5775G |
最終的なホイルの外面: | 1.0 oz |
内部最終的なホイル: | 0.5 oz |
PCBの最終的な高さ: | 0.8 mm ±0.1 |
めっきおよびコーティング | |
表面の終わり | 液浸の金、22% |
に適用するためにマスクをはんだ付けしなさい: | 最上層および最下の層 |
はんだのマスク色: | 黒い |
はんだのマスクのタイプ: | Kuangshun |
CONTOUR/CUTTING | 旅程 |
印 | |
構成の伝説の側面 | 最上層 |
構成の伝説の色 | 白い |
製造業者の名前かロゴ: | N/A |
を経て | 穴(PTH)を通ってめっきされる、最低のサイズ0.3mm。 |
FLAMIBILITYの評価 | 94V-0 |
次元の許容 | |
輪郭次元: | 0.0059" |
板めっき: | 0.0029" |
ドリルの許容: | 0.002" |
テスト | 100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア | 世界的に、全体的に。 |
多層PTH PCBの製造工程(満たされるによって)
(1)。材料のせん断
(2)。内部の層の乾燥したフィルム
(3)。内部の層のエッチング
(4)。AOI 1
(5)。黒い酸化
(6)。製粉の輪郭フレーム
(7)。内部の層の訓練
(8)。PTH 1
(9)。内部の層の乾燥したフィルム
(10)。パターンめっき1
(11)。満たされるによって
(12)。外の層の訓練
(13)。PTH 2
(14)。パターンめっき2
(15)。外の層の乾燥したフィルム
(16)。銅錫のElectro-Plating
(17)。皮をむき、エッチング
(18)。AOI 2
(19)。はんだのマスク
(20)。シルクスクリーンの印刷
(21)。表面の仕上げ
(22)。電気テスト
(23)。Prolieの輪郭を描くこと
(24)。FQC
(25)。包装
(26)。配達
主要出願:
アンテナ(自動車ミリメートル波のレーダー、基地局)
ICTの下部組織装置
計器
極度のコンピュータ
機能
毎月2500-3000のタイプ。
サービス エリア
北アメリカ、オセアニア、東南アジア、東ヨーロッパ、アフリカ、ラテンアメリカ、西部及び南欧、北欧、中央及び南アジア、中東。
