液浸の金の倍のアクセスの白いシルクスクリーンが付いている適用範囲が広いPCBs FPCのPolyimideのPCBsの製造業者

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise Limited
証明:	UL
モデル番号:	BIC-0420-V4.20

お支払配送条件:

最小注文数量:	1
価格:	USD20~30
パッケージの詳細:	真空
受渡し時間:	4-5 営業日
支払条件:	トン/ Tは、ペイパル
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

層の数:	2	板材料:	ペット25µm、ITEQ
厚の板:	0.20mm	表面のCUの厚さ:	35 µm
表面仕上げ:	液浸の金	はんだのマスク色:	ブラック
シルクスクリーンの色:	白	テスト:	100%の電気テスト前の郵送物

プロダクトプロフィール

1.1概説

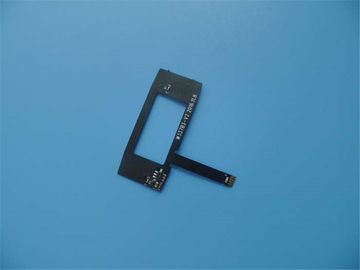

これはタイプのキーパッドのアンテナの適用のための適用範囲が広いプリント回路です。それはあります

厚い0.2mmの2つの層FPC。基礎積層物はITEQのそれから製造しました每にあります

Gerber供給されたデータを使用してIPC 6012のクラス2。

1.2特徴および利点

A.優秀な柔軟性
B.容積を減らすこと
C.重量の軽減
D.アセンブリの一貫性
E.高められた信頼性
F.電気変数設計の可制御性
G.はんだ付けされる端は全である場合もあります
H.材料のoptionality
I.安価
処理のJ. Continuity
K. Quickおよびオン・タイム配達
時間通りにL. Delivery:>98%

1.3適用

一般目的LEDの柔らかなライトのストリップ、産業携帯電話モジュールの屈曲板

インターホンを制御して下さい

1.4変数およびデータ用紙

適用範囲が広いPCBのサイズ	35.72 x 41.41mm
層の数	2
板タイプ	適用範囲が広いPCB
板厚さ	0.20mm
板材料	ペット25µm
板材料の製造者	ITEQ
板材料のTgの価値	60℃

PTHのCUの厚さ	≥20 µm
内部のIayerのCUのthicknes	N/A
表面のCUの厚さ	35 µm

Coverlay色	黒
Coverlayの数	2
Coverlayの厚さ	25 µm
補強剤材料	いいえ
補強剤の厚さ	N/A

タイプのシルクスクリーンインク	IJR-4000 MW300
シルクスクリーンの製造者	TAIYO
シルクスクリーンの色	白い
シルクスクリーンの数	1

Coverlayの皮テスト	peelable
伝説の付着	3M 90℃はMin. 3後の皮テストを時間を計りません

表面の終わり	液浸の金
ニッケル/金の厚さ	Au:0.03µm （Min.）;NI 2-4µm
RoHSは要求しました	はい
Famability	94-V0

熱衝撃テスト	パス、-25℃±125℃、1000の周期。
熱圧力	パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能	100%のパスの電気テスト
技量	IPC-A-600H及びIPC-6013Cのクラス2との承諾
