RO4350B、4003C;ロジャース5880、5870、6002、6010、6006、6035;RO3003、RO3035、RO3006、RO3010、RO3210、RO3203
TLX-8、TLX-6、TLX-9、TLX-0、TLX-7、TLY-3、TLY-5、RF-35TC、RF-60TC、RF-35A2、RF-60A、AD450、AD600、TMM4、TC350
 |
| 起源の場所: | 中国 |
| ブランド名: | Bicheng Enterprise Limited |
| 証明: | UL |
| モデル番号: | BIC-0489-V4.89 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | USD70~80 |
| パッケージの詳細: | 真空 |
| 受渡し時間: | 7-8 仕事日 |
| 支払条件: | T / T、Paypalの |
| 供給の能力: | 1ヶ月あたりの45000部分 |
| 板材料: | Polyimideの基質0.076mm | 板厚さ: | 0.2mm +/-10% |
|---|---|---|---|
| 表面のCUの厚さ: | 35 um （1oz） | 表面仕上げ: | 液浸の金 |
| Coverlay色: | 黄 | シルクスクリーンの色: | N/A |
| 関数: | 100%のパスの電気テスト |
プロダクト プロフィール
1.1概説

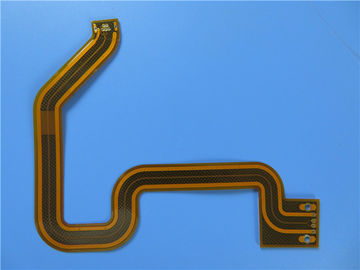

これはpolyimideで造られるタイプの適用範囲が広いPCB 90オームの76ミクロンの基質です
適用のための0.15mm/0.3mmのトラックそしてギャップでの制御されるインピーダンス
無線広帯域。それは黄色いはんだのマスクと厚い標準的な0.20 mmはです（coverlay）
両側および液浸で金はパッドにあります。補強剤としてFR-4は頭部にあります
尾。基材はShengyiの屈曲の上の1つを每の供給している全体の板から使用されます
パネル。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造されます。それぞれ
25部分は郵送物のために詰まります。
1.2特徴および利点
A.優秀な柔軟性;
B.容積を減らすこと;
C.重量の軽減;
D.アセンブリの一貫性;
E.高められた信頼性;
F.強力なPCBの機能はあなたの研究開発を支えます、
販売およびマーケティング;
時間通りにG. Delivery高くより98%のオン時間配達率と;
情熱、訓練、責任および正直者のH. Team;
I。 最低順序量無し。1部分は利用できます;
1.3適用
適用範囲が広いフラット ケーブル、医学産業制御温度調節器柔らかい板
装置のコントローラー、自動車GPS運行屈曲板、タブレットのキーパッドの屈曲
板、表示バックライト
1.4変数およびデータ用紙
|
PCBのサイズ: |
116 x 108mm = 1 PCS |
|
層の数 |
2つの層 |
|
板タイプ |
Flexbile PCB |
|
板厚さ |
0.2mm +/-10% |
|
旋回待避 |
上FR-4 Steffener 0.8mm |
|
PI coverlay 0.025mm |
|
|
銅の上0.035mmの終わり |
|
|
Polyimideの基質0.076mm |
|
|
銅の上0.035mmの終わり |
|
|
PI coverlay 0.025mm |
|
|
板材料の製造者 |
Shengyi |
|
板材料のTgの価値 |
60℃ |
|
|
|
|
PTHのCUの厚さ |
20 um |
|
内部のIayerのCUのthicknes |
N/A |
|
表面のCUの厚さ |
35 um （1oz） |
|
|
|
|
Coverlay色 |
黄色 |
|
Coverlayの数 |
2 |
|
Coverlayの厚さ |
25 um |
|
補強剤 |
FR-4 0.8mm |
|
|
|
|
タイプのシルクスクリーン インク |
N/A |
|
シルクスクリーンの製造者 |
N/A |
|
シルクスクリーンの色 |
N/A |
|
シルクスクリーンの数 |
N/A |
|
|
|
|
最低を経て（mm） |
0.3 |
|
最低の跡（ミル） |
5.90 |
|
最低ギャップ（ミル） |
11.8 |
|
|
|
|
表面の終わり |
液浸の金 |
|
RoHSは要求しました |
はい |
|
Famability |
94-V0 |
|
|
|
|
熱衝撃テスト |
パス、-25℃±125℃、1000の周期。 |
|
熱圧力 |
パス、300±5℃、10秒、3つの周期。 薄片分離無し、水ぶくれが生じること。 |
|
機能 |
100%のパスの電気テスト |
|
技量 |
IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
|
供給されるべきタイプのアートワーク |
ファイル、Gerber RS-274-X、PCBDOC等に電子メールを送って下さい |
|
サービス エリア |
世界的に、全体的に。 |
適用範囲が広いPCBsの変化
伝説のインクジェット・プリンタ
