起源の場所: | 中国 |
ブランド名: | Bicheng Technologies Limited |
証明: | UL |
モデル番号: | BIC-458-V6.1 |
最小注文数量: | 1 |
---|---|
価格: | USD9.99-99.99 |
パッケージの詳細: | 真空 |
受渡し時間: | 10仕事日 |
支払条件: | T/T、Paypal |
供給の能力: | 1ヶ月あたりの45000部分 |
基材: | FR-4 Tg170℃ | PCBの最終的な高さ: | 1.6mm ±0.16 |
---|---|---|---|
最終的なホイルの外面: | 1つのoz | 表面の終わり: | 液浸の金(ENIG)上のElectrolessニッケル |
はんだのマスク色: | 緑 | 構成の伝説の色: | 白い |
テスト: | 100%の電気テスト前の郵送物 |

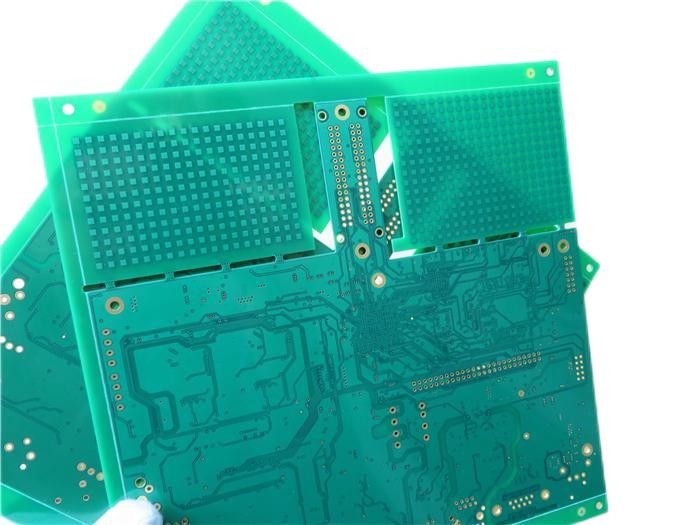

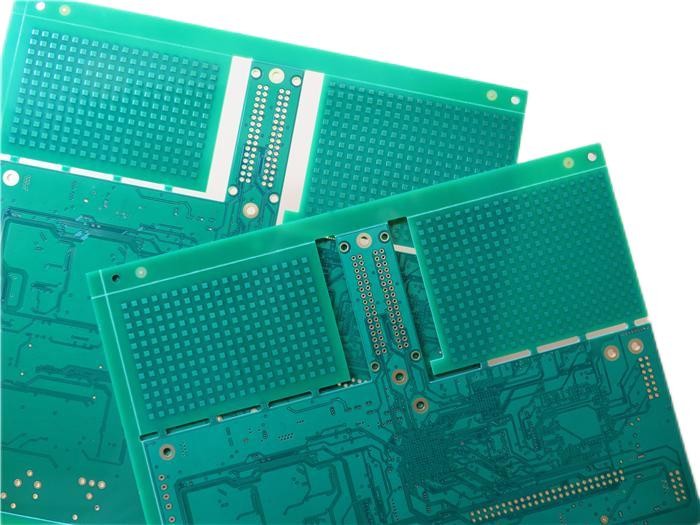

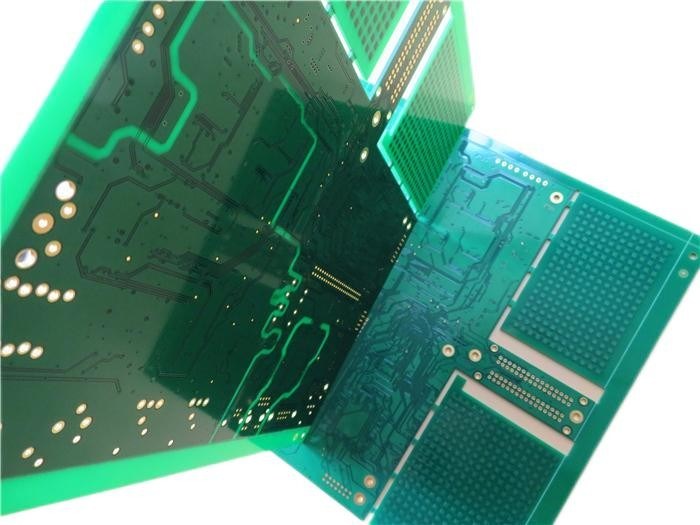

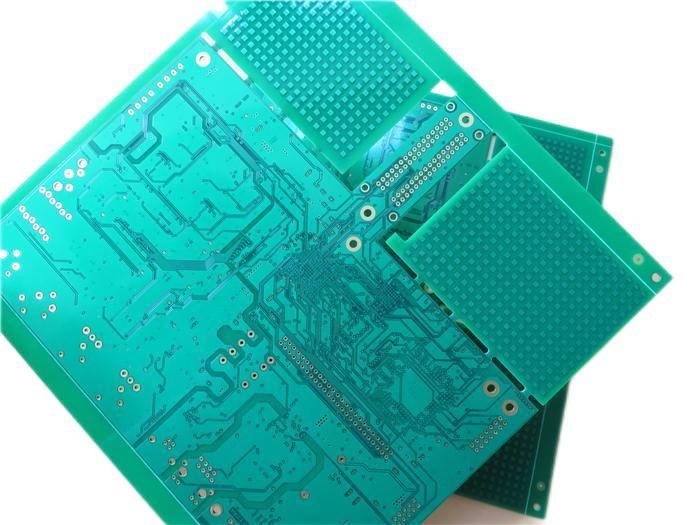

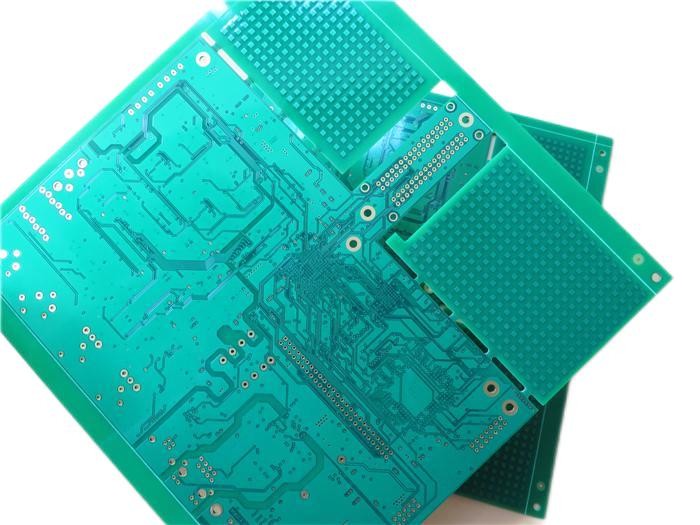

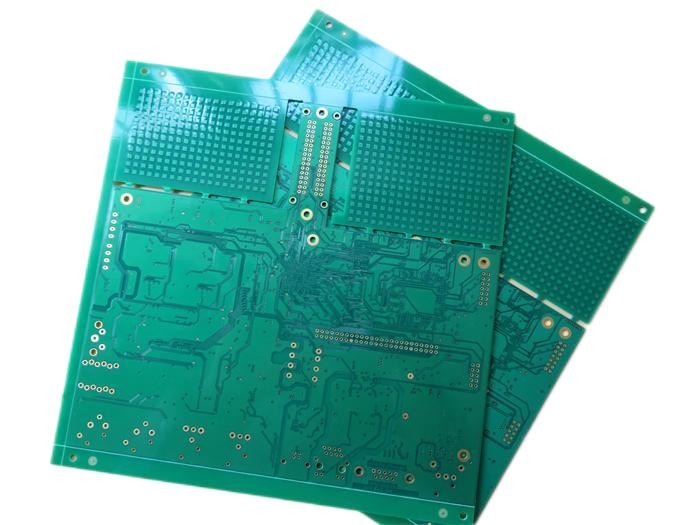

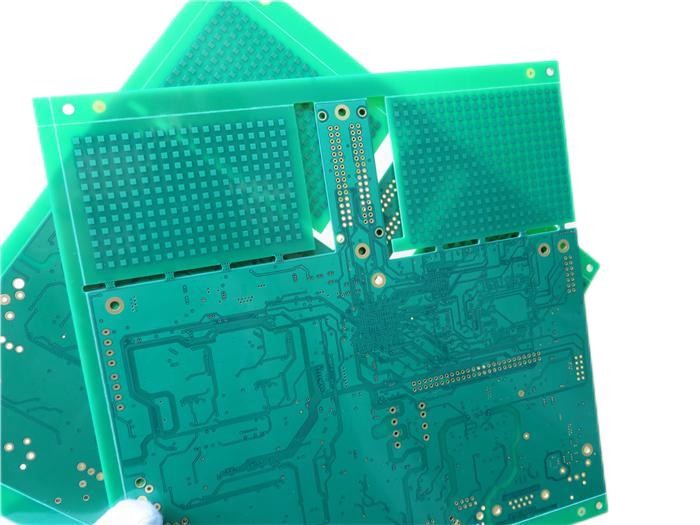

液浸の金とのTg175℃ FR-4で造られる多層印刷配線基板の8層PCBs
(プリント回路板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
1.1概説
これはタイプの衛星ラジオの適用のためのFR-4 Tg175℃の基質で造られる8層のプリント基板である。それは緑のはんだのマスク(Taiyo)の白いシルクスクリーン(Taiyo)およびパッドの液浸の金と1.6 mm厚い。基材はパネルごとのPCBの上の1つを供給する台湾ITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。
1.2特徴および利点
1. 高いTg材料は高い熱信頼性の必要性のために迎合的な、適したRoHSである;
2. Immersinの金にサーキット ボードの高いsolderability、PCBの表面の強調およびより少ない汚染がない;
3. 時間通りに配達。非常により98%のオン時間配達率;
4. 1ヶ月あたりの30000㎡出力機能;
5. 18年間以上の経験;
6. 強力なPCBの機能はあなたの研究開発、販売およびマーケティングを支える;
7. 層HDI PCBs;
8. 国際的な承認;
1.3 PCBの指定
PCBのサイズ | 215 x 212mm=1PCS |
板タイプ | 多層PCB |
層の数 | 8つの層 |
表面の台紙の部品 | 肯定 |
穴の部品を通して | 肯定 |
層の旋回待避 | 銅-------18um (0.5oz) +plateの最上層 |
Prepreg 7628 (43%) 0.195mm | |
銅-------35um (1oz) MidLayer 1 | |
FR-4 0.2mm | |
銅-------35um (1oz) MidLayer 2 | |
Prepreg 7628 (43%) 0.195mm | |
銅-------35um (1oz) MidLayer 3 | |
FR-4 0.2mm | |
銅-------35um (1oz) MidLayer 4 | |
Prepreg 7628 (43%) 0.195mm | |
銅-------35um (1oz) MidLayer 5 | |
FR-4 0.2mm | |
銅-------35um (1oz) MidLayer 6 | |
Prepreg 7628 (43%) 0.195mm | |
銅-------18um (0.5oz) +plate BOTの層 | |
技術 | |
最低の跡およびスペース: | 4mil/4mil |
最低/最高の穴: | 0.3/3.2mm |
異なった穴の数: | 18 |
ドリル孔の数: | 11584 |
製粉されたスロットの数: | 2 |
内部排気切替器の数: | 0 |
インピーダンス制御: | いいえ |
金指の数: | 0 |
板材料 | |
ガラス エポキシ: | FR-4 TG170℃、えー<5> |
最終的なホイルの外面: | 1oz |
内部最終的なホイル: | 1oz |
PCBの最終的な高さ: | 1.6mm ±0.16 |
めっきおよびコーティング | |
表面の終わり | 液浸の金(3µmのニッケル32.1%) 0.05µm |
に適用するためにマスクをはんだ付けしなさい: | 上および下、12micron最低 |
はんだのマスク色: | 緑、PSR-2000 KX700G、Taiyoは供給した。 |
はんだのマスクのタイプ: | LPSM |
CONTOUR/CUTTING | 旅程、スタンプの穴。 |
印 | |
構成の伝説の側面 | 上および下。 |
構成の伝説の色 | 白、S-380W、Taiyoは供給した。 |
製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
を経て | 穴(PTH)を通ってめっきされる、最低のサイズ0.3mm。 |
FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
次元の許容 | |
輪郭次元: | 0.0059" |
板めっき: | 0.0029" |
ドリルの許容: | 0.002" |
テスト | 100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア | 世界的に、全体的に。 |
1.4適用
WiFiの範囲のエクステンダー
CCTVシステム
衛星通信
5G速度
ルーターWiFi 4G
太陽電池パネルインバーター
GPSの能力別クラス編成制度
埋め込まれたプロセッサ
PLCプログラム
電話システム
1.5ガラス転移点(Tg)
樹脂システムの熱特性は°C.に常に表現されるガラス転移点(Tg)によって特徴付けられる。最も一般的な特性は熱拡張である。拡張を対温度測定するとき、私達は続く映像に示すようにカーブを得てもいい。Tgは拡張のカーブの平らで、急な部分のタンジェントの交差によって定められる。ガラス転移点の下で、エポキシ樹脂は堅く、ガラス状である。ガラス転移点は超過するとき、柔らかく、ゴムのような状態に変わる。
最も一般的なタイプのエポキシ樹脂(FR-4等級)のために、ガラス転移点は範囲115-130°Cにある、従って板がはんだ付けされるとき、ガラス転移点は容易に超過する。板はZ軸の方向で拡大し、穴の壁の銅に重点を置く。エポキシ樹脂の拡張はTgを超過するとき銅のそれより大きい約15から20倍。これは穴めっきによって、および穴の壁、より大きい危険のまわりでより多くの樹脂を割れる壁のある特定の危険意味する。ガラス転移点の下で、エポキシ間の拡張の比率および銅はたった3回、そうここに割れる危険である僅かである。
一般的な板のTgは130の摂氏度の上にTgの≥ 170の° Cを持つ摂氏150枚のdegrees.PCB板が通常高いTg PCBsと電話されるより約大きい170の摂氏度が、中型Tgより大きい、高いTg一般にある。
1.6多層PTH PCBの製造工程(満たされるによって)
(1)。材料のせん断
(2)。内部の層の乾燥したフィルム
(3)。内部の層のエッチング
(4)。AOI 1
(5)。黒い酸化
(6)。製粉の輪郭フレーム
(7)。内部の層の訓練
(8)。PTH 1
(9)。内部の層の乾燥したフィルム
(10)。パターンめっき1
(11)。満たされるによって
(12)。外の層の訓練
(13)。PTH 2
(14)。パターンめっき2
(15)。外の層の乾燥したフィルム
(16)。銅錫のElectro-Plating
(17)。皮をむき、エッチング
(18)。AOI 2
(19)。はんだのマスク
(20)。シルクスクリーンの印刷
(21)。表面の仕上げ
(22)。電気テスト
(23)。Prolieの輪郭を描くこと
(24)。FQC
(25)。包装
(26)。配達
