2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード

2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード

  • 2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード
  • 2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード
  • 2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード
  • 2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード
  • 2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード
  • 2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード
2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード
商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Technologies Limited
証明: UL
モデル番号: BIC-457-V9.95
お支払配送条件:
最小注文数量: 1
価格: USD 9.99-99.99
パッケージの詳細: 真空
受渡し時間: 10仕事日
支払条件: T/T、Paypal
供給の能力: 1ヶ月あたりの45000部分
連絡先
詳細製品概要
基材: FR-4 PCBの最終的な高さ: 1.6mm ±0.16
最終的なホイルの外面: 2つのoz 表面の終わり: Immersinの金
はんだのマスク色: 構成の伝説の色: 白い
テスト: 100%の電気テスト前の郵送物

速いPCBの速い回転プロトタイプ4- 2ozおよび液浸の金とのFR-4で造られる層のサーキット ボード

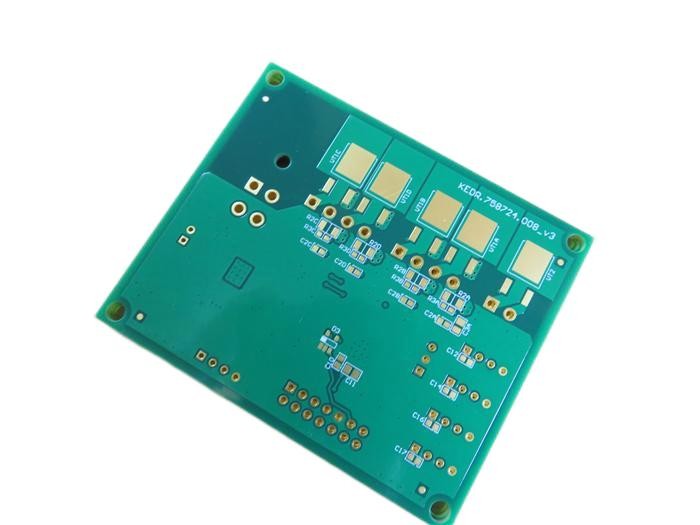

(プリント回路板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



1.1概説

これは供給スイッチ電源の供給のためにタイプの速い調達期間要求したTg 150°CのFR-4基質で造られる多層PCBをである。それは厚い標準的な1.60 mm緑のはんだのマスク上の白いシルクスクリーン カバーする両側をである。これは配電盤である、各層本当2ozは適用し、より厚い金はパッドで4つのマイクロ インチめっきされる。基材はITEQ IT-158のPCBの上の1つを供給している全体の板から使用される。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。



1.2特徴および利点

1. 無鉛プロセスのための中間Tg PCB顕著な熱抵抗をおよび適した示す;

2. 非常に低湿の吸収およびよりよいCAFの抵抗;

3. 金によい酸化抵抗およびよい熱放散がある;

4. 金は真空バッグで1年以上間長期保管の時間、それが貯えることができるある;

5. 競争価格およびオン・タイム サービス;

6. ISO9001、ISO14001、ISO13485、ULは製造の工場を証明した;

7. PCBの経験の18+年以上;

8. 顧客の不平率: <1>

9. 各戸ごとの郵送物サービス;

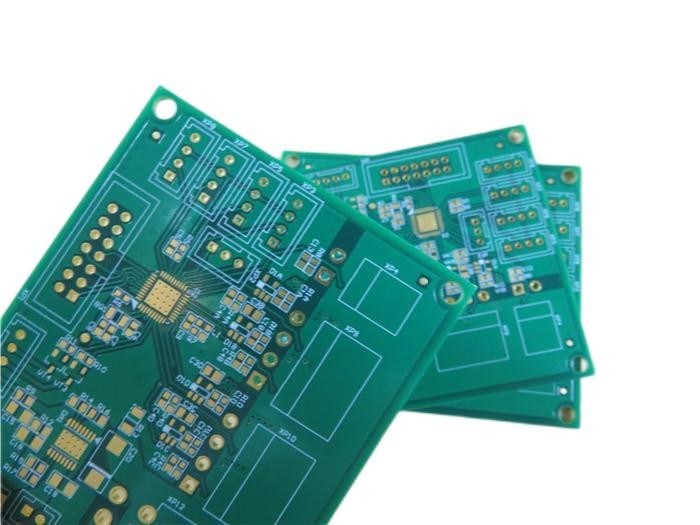

2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード 0



1.3 PCBの指定

PCBのサイズ 78 x 65mm=1PCS
板タイプ 多層PCB
層の数 4つの層
表面の台紙の部品 肯定
穴の部品を通して 肯定
層の旋回待避 銅-------70um (2oz) +plateの最上層
Prepreg 7628 0.195mm
銅-------70um (2oz) MidLayer 1
FR-4 0.2mm
銅-------70um (1oz) MidLayer 2
Prepreg 7628 0.195mm
銅-------70um (2oz) +plate BOTの層
技術
最低の跡およびスペース: 11.81ミル/7.8ミル
最低/最高の穴: 0.5 mm/3.5 mm
異なった穴の数: 7
ドリル孔の数: 125
製粉されたスロットの数: いいえ
内部排気切替器の数: いいえ
インピーダンス制御: いいえ
金指の数: いいえ
板材料
ガラス エポキシ: FR-4 Tg150℃、えー<5>
最終的なホイルの外面: 2つのoz
内部最終的なホイル: 2つのoz
PCBの最終的な高さ: 1.6 mm ±0.16
めっきおよびコーティング
表面の終わり 液浸の金(3µmのニッケル32.1%) 0.1µm
に適用するためにマスクをはんだ付けしなさい: 上および下、14ミクロンの最低
はんだのマスク色: 緑、PSR-2000GT600D、Taiyoは供給した。
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面 上および下。
構成の伝説の色 、IJR-4000 MW300白いのTaiyoのブランド
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(PTH)を通ってめっきされる、最低のサイズ0.5 mm。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。



1.4適用

レーダーの探知器

多重交換装置

埋め込まれたシステム

無線警報

5Gブスター

周辺装置

移動式変復調装置

RFのアンプ

釣り合ったミキサー

リレー(自動車および産業)

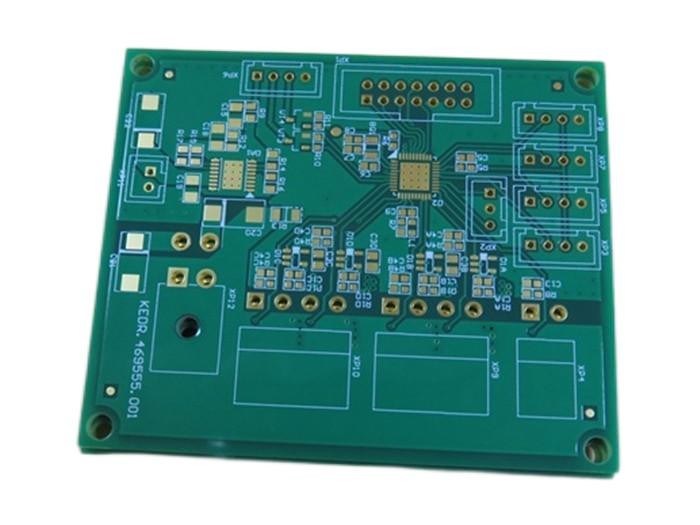

2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード 1



1.5速い配達の機能

タイプ 正常な調達期間(1の 速い調達期間(1の
2L 5日 1日
4L 5日 2日
6L 6日 3日
8L 7日 4日
10L 9日 6日
12L 10日 6日
14L 13日 7日
16L 14日 7日
18L 15日 9日
20L 16日 10日
22L 17日 11日
24L 18日 12日
26L 19日 13日
28L 20日 14日
30L 21日 15日
32L 22日 16日
>32の層 未決 未決

注:
1.The調達期間は新しい順序のためである
2.Exclude日曜日、休日
3.Thereは順序の限定の毎日である。
4.Exclude出荷の時間
重い銅、peelableマスク、ブラインドのような5.Exclude特別な技術、/等によって埋められて。
質問を設計するための6.Excludeコミュニケーション。

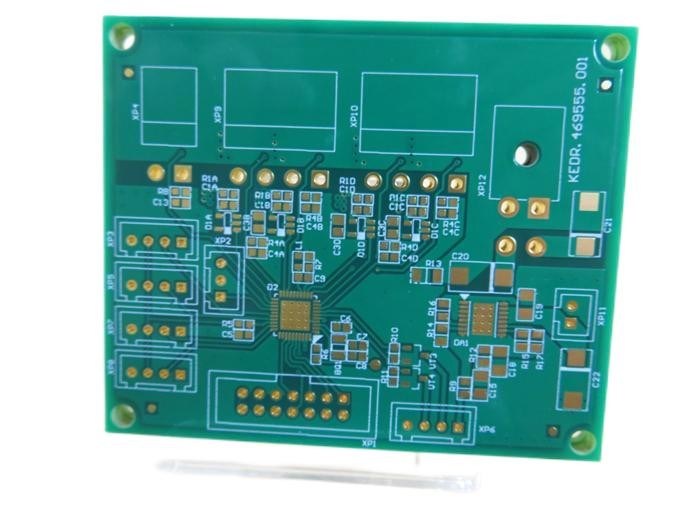

2ozおよび液浸の金とのFR-4で造られる速いPCBの速い回転プロトタイプ4層のサーキット ボード 2
