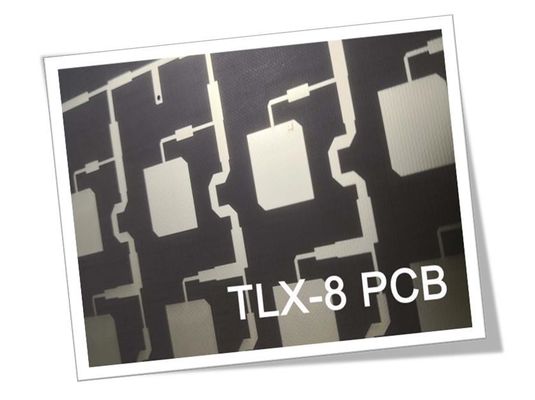

Taconic TLX-8高周波プリント基板テレックス8 PCB

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Technologies Limited
証明:	UL
モデル番号:	BIC-XXXX-V1.29

お支払配送条件:

最小注文数量:	1
価格:	USD 2.99-9.99 PER PIECE
パッケージの詳細:	真空
受渡し時間:	10仕事日
支払条件:	T/T、ウェスタン・ユニオン
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

層の数:	1つの層、2つの層、多層の、雑種のタイプ（混合される）	ガラスエポキシ:	TLX-0、TLX-9、TLX-8、TLX-7およびTLX-6
最終的なホイル:	0.5oz （17 µm）、1oz （35µm）、2oz （70µm）	PCBの最終的なheig1.0-5.0mmht:	10mil （0.254mm）、20mil （0.508mm）、30mil （0.762mm）、60mil （1.524mm）
表面の終わり:	裸の銅、HASL、ENIG、銀、OSP、等。	はんだのマスク色:	緑、黒く、青、黄色、赤い等。
構成の伝説の色:	緑、黒く、青、黄色、赤い等。	テスト:	100%の電気テスト前の郵送物

みなさん、こんにちは、

今日、私達はテレックス高周波PCB述べようと思っている。

テレックスはTaconic Companyによって進水する一連のPTFEのガラス繊維の積層物である。それはRFの適用の広い範囲の信頼性を提供する。この材料は2.45 - 2.65 DKの範囲が多目的な原因である。それは低い層の計算のマイクロウェーブPCBsのために適している。

第一に私達が寄与する利点を見る。

1. 大きさに関して安定した:

それはスペース進水のような振動のhigh-levelを、経験できる。

2. 優秀な熱特性:

それはエンジンモジュールではたらくことのような高温露出を、経験できる。

3. 低く、安定した比誘電率および堅く管理されたDK。

及ぶ2.45から許容の2.65 +/-0.04

4. 低湿の吸収

海で働くことのような極度で厳しい環境を、経ること

5. 炎-抑制等級、UL 94 VO

6. 低いDF

Taconic TLX-8高周波プリント基板テレックス8 PCB 0

テレックスは広いDKの範囲および利用できる厚さおよび銅のクラッディングによるリストに続くことの適用の使用のための理想的な材料である。

1. レーダーシステム、

2. 移動体通信、

3. マイクロウェーブ試験装置、

4. マイクロウェーブ伝動装置、

5. アンテナ、

6. ミキサー、ディバイダー、フィルターおよびコンバイナー

Taconic TLX-8高周波プリント基板テレックス8 PCB 1

テレックス家族にTLX-0、TLX-9、TLX-8、TLX-7およびTLX-6がある。多くの場合それは裸の銅、熱気のレベルおよび液浸のずっと金と単層板、二重層板等表面の終わりである主に使用している。

私達のPCBの機能（テレックスシリーズ）

PCB材料:	PTFEのガラス繊維
テレックス家族（比誘電率±0.04）	TLX-0 （DK=2.45）
	TLX-9 （DK=2.50）
	TLX-8 （DK=2.55）
	TLX-7 （DK=2.60）
	TLX-6 （DK=2.65）
層の計算:	1つの層、2つの層、4つの層。
銅の重量:	0.5oz、1oz、2oz
PCBの厚さ:	0.5mm、0.8mm、1.0mm、
	1.5mm、3.2mm
PCBのサイズ:	≤400mm X 500mm
表面の終わり:	裸の銅、HASL、ENIG、液浸の錫等。

Taconic TLX-8高周波プリント基板テレックス8 PCB 2

テレックス高周波PCBの基本的な色は茶色および黒い。

私達はプロトタイプ、小さいバッチおよび大量生産サービスを与えることを専門にする。この種類のPCBの条件があったら、私達に連絡すること自由に感じなさい。

あなたの読書をありがとう。

付録:TLX-8の典型的な価値

特性	テスト方法	単位	価値	単位	価値
DK @10 GHz	IPC-650 2.5.5.3		2.55		2.55
Df @1.9 GHz	IPC-650 2.5.5.5 .1		0.0012		0.0012
Df @10 GHz	IPC-650 2.5.5.5 .1		0.0017		0.0017
絶縁破壊	IPC-650 2.5.6	kV	>45	kV	>45
湿気の吸収	IPC-650 2.6.2.1	%	0.02	%	0.02
Flexural強さ（MD）	ASTM D 709	psi	28,900	N/mm2
Flexural強さ（CD）	ASTM D 709	psi	20,600	N/mm2
引張強さ（MD）	ASTM D 902	psi	35,600	N/mm2
引張強さ（CD）	ASTM D 902	psi	27,500	N/mm2
壊れ目（MD）の延長	ASTM D 902	%	3.94	%	3.94
壊れ目（CD）の延長	ASTM D 902	%	3.92	%	3.92
ヤングの係数（MD）	ASTM D 902	kpsi	980	N/mm2
ヤングの係数（CD）	ASTM D 902	kpsi	1,200	N/mm2
ヤングの係数（MD）	ASTM D 3039	kpsi	1,630	N/mm2
ポアソンの比率	ASTM D 3039		0.135	N/mm
皮Stength （1 oz.ed）	IPC-650 2.4.8 Sec.5.2.2 （熱圧力。）	Ibs。/linearのインチ	15	N/mm
皮Stength （1 oz.RTF）	IPC-650 2.4.8 Sec.5.2.2 （熱圧力。）	Ibs。/linearのインチ	17	N/mm
皮Stength （½ oz.ed）	IPC-650 2.4.8.3 （高い臨時雇用者。）	Ibs。/linearのインチ	14	N/mm
皮Stength （½ oz.ed）	IPC-650 2.4.8 Sec.5.2.2 （熱圧力。）	Ibs。/linearのインチ	11	N/mm
皮Stength （1 oz.rolled）	IPC-650 2.4.8 Sec.5.2.2 （熱圧力。）	Ibs。/linearのインチ	13	N/mm	2.1
熱伝導性	ASTM F433/ASTM 1530-06	W/M*K	0.19	W/M*K	0.19
寸法安定性（MD）	IPC-650 2.4.39 Sec.5.5 （の後で焼きなさい。）	mils/in.	0.06	mm/M
寸法安定性（CD）	IPC-650 2.4.39 Sec.5.4 （の後で焼きなさい。）	mils/in.	0.08	mm/M
寸法安定性（MD）	IPC-650 2.4.39 Sec.5.5 （熱圧力。）	mils/in.	0.09	mm/M
寸法安定性（CD）	IPC-650 2.4.39 Sec.5.5 （熱圧力。）	mils/in.	0.1	mm/M
表面の抵抗	IPC-650 2.5.17.1 Sec.5.2.1 （高い臨時雇用者。）	Mohm	6.605 x 108	Mohm	6.605 x 108
表面の抵抗	IPC-650 2.5.17.1 Sec.5.2.1 （湿気Cond。）	Mohm	3.550 x 106	Mohm	3.550 x 106
容積抵抗	IPC-650 2.5.17.1 Sec.5.2.1 （高い臨時雇用者。）	Mohm/cm	1.110 x 1010	Mohm/cm	1.110 x 1010
容積抵抗	IPC-650 2.5.17.1 Sec.5.2.1 （湿気Cond。）	Mohm/cm	1.046 x 1010	Mohm/cm	1.046 x 1010
CTE （Ｘ軸）（25-260℃）	IPC-650 2.4.41/ASTM D 3386	ppm/℃	21	ppm/℃	21
CTE （Ｙ軸）（25-260℃）	IPC-650 2.4.41/ASTM D 3386	ppm/℃	23	ppm/℃	23
CTE （Z軸）（25-260℃）	IPC-650 2.4.41/ASTM D 3386	ppm/℃	215	ppm/℃	215
密度（比重）	ASTM D 792	g/cm3	2.25	g/cm3	2.25
Td （2%の減量）	IPC-650 2.4.24.6 （TGA）	℃	535	℃
Td （5%の減量）	IPC-650 2.4.24.6 （TGA）	℃	553	℃
燃焼性の評価	UL-94		V-0		V-0
