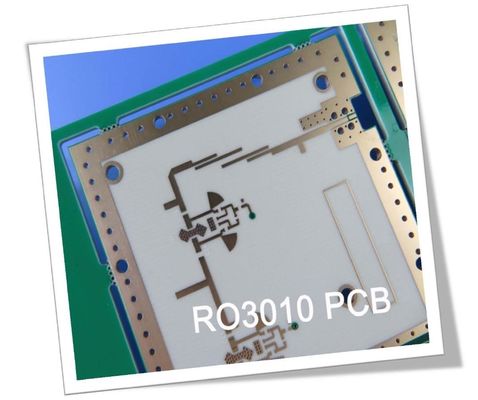

ロジャースRO3010の高周波プリント基板PCBロジャースDK10.2のアンテナPCB

ロジャースRO3010の高周波プリント基板PCBロジャースDK10.2のアンテナPCB

  • ロジャースRO3010の高周波プリント基板PCBロジャースDK10.2のアンテナPCB
  • ロジャースRO3010の高周波プリント基板PCBロジャースDK10.2のアンテナPCB
  • ロジャースRO3010の高周波プリント基板PCBロジャースDK10.2のアンテナPCB
ロジャースRO3010の高周波プリント基板PCBロジャースDK10.2のアンテナPCB
商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Technologies Limited
証明: UL
モデル番号: BIC-0097-V1.37
お支払配送条件:
最小注文数量: 1
価格: USD 9.99-99.99
パッケージの詳細: 真空
受渡し時間: 10仕事日
支払条件: T/T、Paypal
供給の能力: 1ヶ月あたりの50000部分
連絡先
詳細製品概要
層の数: 2つの層、多層の、雑種PCB ガラス エポキシ: RO3010
PCBの最終的な高さ: 5mil (0.127mm)、10mil (0.254mm)、25mil (0.635mm)、50mil (1.27mm) 最終的なホイルの外面: 0.5oz、1oz、2oz
表面の終わり: 裸の銅、HASL、ENIG、OSP等… はんだのマスク色: 緑、黒く、青、黄色、赤い等。
構成の伝説の色: 緑、黒く、青、黄色、赤い等。 テスト: 100%の電気テスト前の郵送物

みなさん、こんにちは、

今日私達はRO3010高周波PCBsについての話である。



RO3010高周波回路の積層物は商業マイクロウェーブおよびRFの適用の使用のために意図されている陶磁器に満ちたPTFEの合成物である。その明らかな特徴は電気性能が例外的であり、機械特性が安定し、一貫していることである。これは私達のデザイナーがそりまたは信頼性問題に出会わないで多層板を開発することを可能にする。

ロジャースRO3010の高周波プリント基板PCBロジャースDK10.2のアンテナPCB 0



次の通りより多くの特徴および適用はある:

1の優秀な機械特性対温度、それは信頼できるstriplineおよび多層板構造である。

2の均一機械特性、それはエポキシのガラス多層板雑種設計の使用のために適している。

3のそれは銅張りにするべき低い内部平面の拡張係数のマッチより信頼できる表面の取付けられたアセンブリを可能にする;温度変化および展示物の優秀な寸法安定性に敏感な適用のための理想。



PCBの機能
PCB材料: 陶磁器に満ちたPTFEの合成物
指定: RO3010
比誘電率: 10. 2 ±0.3 (プロセス)
11.2 (設計)
層の計算: 2つの層、多層の、雑種PCB
銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
PCBの厚さ: 5mil (0.127mm)、10mil (0.254mm)、
25mil (0.635mm)、50mil (1.27mm)
PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒く、青、黄色、赤い等。
表面の終わり: 裸の銅、HASL、ENIG、OSP等…


RO3010高周波PCBsは二重味方されると利用でき、多層、雑種の構造、0.5ozへの2ozは500mmによって1.3mmの厚い、最高のサイズ400のmm、裸の銅との表面の終わり、熱気の水平になること、液浸の金等に銅、0.13 mmを終えた。

ロジャースRO3010の高周波プリント基板PCBロジャースDK10.2のアンテナPCB 1



典型的な適用はある

1. 自動車レーダーの塗布

2. GPSのアンテナ

3. 電力増幅器およびアンテナ

4. 無線コミュニケーションのためのパッチのアンテナ

5. 直接放送衛星

ロジャースRO3010の高周波プリント基板PCBロジャースDK10.2のアンテナPCB 2

RO3010 PCBの基本的な色は白い。



RO3010高周波PCBの製造工程は標準的なPTFE PCBに類似している、従ってそれは有利な市場に勝つ容積の製造工程のために適している。もし質問があれば、私達に連絡すること自由に感じなさい。

あなたの読書をありがとう。



付録:RO3010の典型的な価値

特性 RO3010 方向 単位 条件 テスト方法
比誘電率、εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5はStriplineを締め金で止めた
比誘電率、εDesign 11.2 Z   40のGHzへの8GHz 微分位相の長さ方法
誘電正接、tanδ 0.0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
εの熱係数 -395 Z ppm/℃ 10のGHzの-50の℃to 150の IPC-TM-650 2.5.5.5
寸法安定性 0.35
0.31
X
Y
mm/m COND A IPC-TM-650 2.2.4
容積抵抗 105   MΩ.cm COND A IPC 2.5.17.1
表面の抵抗 105   COND A IPC 2.5.17.1
抗張係数 1902年
1934年
X
Y
MPa 23 ASTM D 638
湿気の吸収 0.05   % D48/50 IPC-TM-650 2.6.2.1
比熱 0.8   j/g/k   計算される
熱伝導性 0.95   W/M/K 50 ASTM D 5470
熱膨張率
(- 55から288
13
11
16
X
Y
Z
ppm/℃ 23℃/50% RH IPC-TM-650 2.4.4.1
Td 500   TGA   ASTM D 3850
密度 2.8   gm/cm3 23 ASTM D 792
銅の皮Stength 9.4   Ib/in. 1oz、はんだの浮遊物の後のEDC IPC-TM 2.4.8
燃焼性 V-0       UL 94
互換性がある無鉛プロセス はい
