RO4350B、4003C;ロジャース5880、5870、6002、6010、6006、6035;RO3003、RO3035、RO3006、RO3010、RO3210、RO3203
TLX-8、TLX-6、TLX-9、TLX-0、TLX-7、TLY-3、TLY-5、RF-35TC、RF-60TC、RF-35A2、RF-60A、AD450、AD600、TMM4、TC350
 |
| 起源の場所: | 中国 |
| ブランド名: | Bicheng Technologies Limited |
| 証明: | UL |
| モデル番号: | BICxxxx V1.0 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | USD 2.99-6.99 PER PIECE |
| パッケージの詳細: | 真空 |
| 受渡し時間: | 10仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給の能力: | 1ヶ月あたりの45000部分 |
| 層の数: | 2 | ガラス エポキシ: | F4B 3.0mm厚く |
|---|---|---|---|
| 最終的なホイル: | 1つのOz | PCBの最終的な高さ: | 3.0 mm ±10% |
| 表面の終わり: | OSP | はんだのマスク色: | 緑 |
| 構成の伝説の色: | いいえ | テスト: | 100%の電気テスト前の郵送物 |
こんにちは皆、

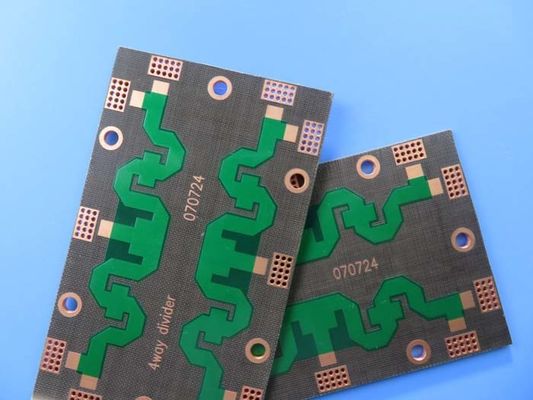

今日私達はF4B （PTFE）の高周波サーキット ボード述べている。
F4Bは中国のブランドの一連のPTFE基づかせていた高周波材料をである。それに運行、レーダー、衛星通信、4Gコミュニケーションの適用で価格および質の利点が、5Gコミュニケーション等ある。
共通の比誘電率の利用できるの2.2、2.55であり2.65は、比誘電率の他の価値2.17、2.45、2.75そして3.0等である;利用できる銅の重量は0.5oz、1ozおよび2ozおよび3ozである;0.17mmから5.0mmまで板範囲の厚さ。
| PCBの機能 | |
| PCB材料: | PTFE |
| デジグネーター: | F4Bシリーズ |
| 比誘電率: | 2.2、2.55および2.65 |
| 2.17、2.45、2.75および3.0 | |
| 層の計算: | 2つの層、多層の、雑種のタイプ |
| 銅の重量: | 0.5oz、1oz、2oz |
| PCBの厚さ: | 0.17mm、0.25mm、0.5mm、0.8mm、1.0mm、 |
| 1.5mm、2.0mm、3.0mm、4.0mmおよび5.0mm、等。 | |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 等緑、黒い、色無し… |
| 表面の終わり: | 裸の銅、HASL、ENIG等。 |
私達はFR-4の単一の側板、二重側板、多層板および雑種のサーキット ボードを与えてもいい。
使用されるはんだのマスクの共通色は緑、黒いおよび色ではない。
表面の終わりは通常である裸の銅（終わり無し）、HASLおよび液浸の金使用した。
F4B PCBの基本的な色は茶色である。
F4B PTFEの電気特性
| 名前 | テスト条件 | 単位 | 価値 | |||
| 密度 | 標準状態 | g/ cm3 | 2.1~2.35 | |||
| 湿気の吸収 | 24時間20±2℃の蒸留水のすくい | % | ≤0.02 | |||
| 実用温度 | ハイ・ロー温度の部屋 | ℃ | -50℃~+260℃ | |||
| 熱伝導性 | W/m/k | 0.8 | ||||
|
CTE （典型的） |
0~100℃ （εr:2.1~2.3） |
ppm/℃ | 25 （x） | |||
| 34 （y） | ||||||
| 252 （z） | ||||||
|
CTE （典型的） |
0~100℃ （εr:2.3~2.9） |
ppm/℃ | 14 （x） | |||
| 21 （y） | ||||||
| 173 （z） | ||||||
|
CTE （典型的） |
0~100℃ （εr:2.9~3.5） |
ppm/℃ | 12 （x） | |||
| 15 （y） | ||||||
| 95 （z） | ||||||
| 収縮の要因 | 沸騰水の2時間 | % | 0.0002 | |||
| 表面の抵抗 |
500V DC |
標準状態 | M·Ω | ≥1×104 | ||
| 一定した湿気および温度 | ≥1×103 | |||||
| 容積抵抗 | 標準状態 | MΩ.cm | ≥1×106 | |||
| 一定した湿気および温度 | ≥1×105 | |||||
| Pinの抵抗 | 500V DC | 標準状態 | MΩ | ≥1×105 | ||
| 一定した湿気および温度 | ≥1×103 | |||||
| 表面の絶縁耐力 | 標準状態 | d=1mm （Kv/mm） | ≥1.2 | |||
| 一定した湿気および温度 | ≥1.1 | |||||
| 比誘電率 | 10GHZ | εr |
2.20、2.55、2.65、3.0、3.5 （±2%） |
|||
| 誘電正接 | 10GHZ | tgδ | 2.2 | ≤7×10-4 | ||
| 2.55~2.65 | ≤1×10-3 | |||||
| 3.0~3.5 | ≤1.5×10-3 | |||||
F4B PCBのほかに、私達はまたロジャースの文書、taconic材料およびアルロン等に基づいて高周波サーキット ボードを下記のように例えばリスト供給する:
ロジャースRO4350B、RO4003C、RO3003、RO3006、RO3010、RO3210等。
ロジャースRT/duroid 5880、RT/duroid 5870、RT/duroid 6002、RT/duroid 6010;
Taconic TLX-8、TLY-5、RF-35TC、TLF-35等。
アルロンAD450、AD600等。
歓迎されているあなたの照会のための私達に連絡するために。あなたの読書をありがとう。
