低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB

低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB

  • 低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB
  • 低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB
  • 低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB
  • 低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB
低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB
商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Technologies Limited
証明: UL
モデル番号: BIC-500-V5.3
お支払配送条件:
最小注文数量: 1
価格: USD9.99-99.99
パッケージの詳細: 真空
受渡し時間: 10仕事日
支払条件: T/T、Paypal
供給の能力: 1ヶ月あたりの45000部分
連絡先
詳細製品概要
層の数: 4 ガラス エポキシ: TU-872 SLK Sp
PCBの最終的な高さ: 1.6mm ±0.16 最終的なホイルの外面: 1.5 oz
表面の終わり: 液浸の金(ENIG)上のElectrolessニッケル(100マイクロインチのニッケル上の2 micoinch) はんだのマスク色:
構成の伝説の色: 白い テスト: 100%の電気テスト前の郵送物

低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB

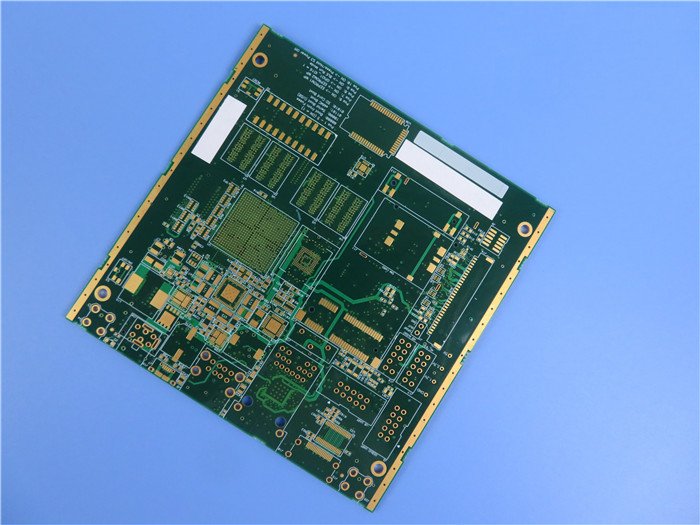

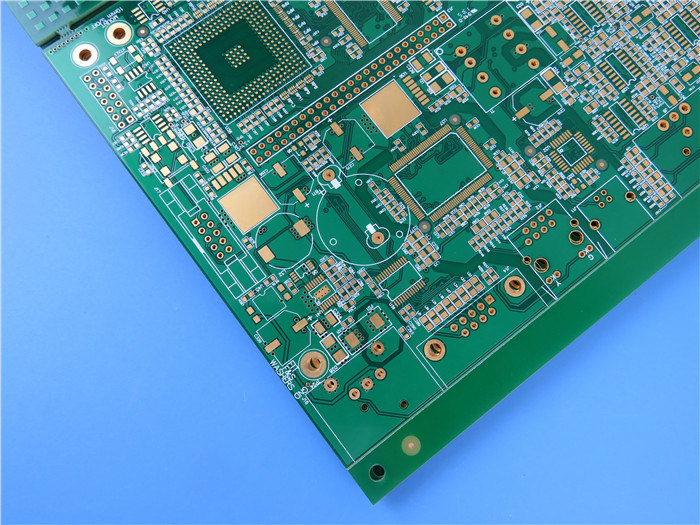

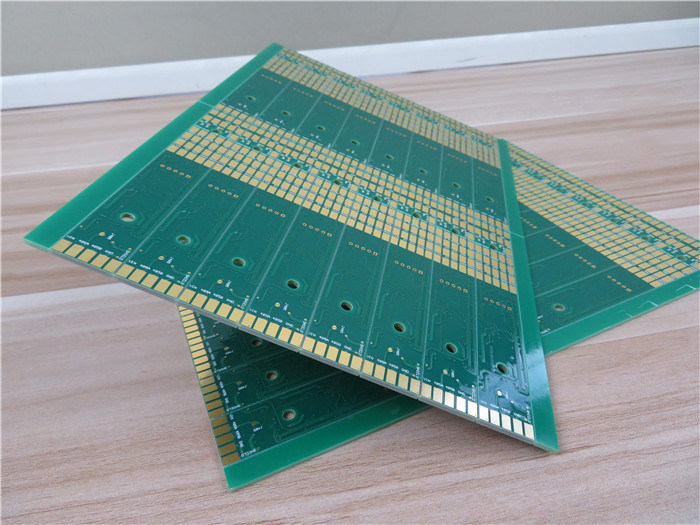

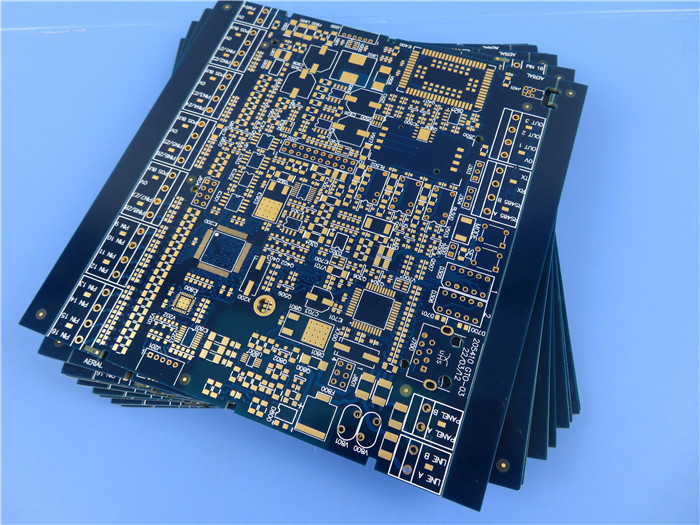

(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



概説

TU-872 SLK Spは高性能の変更されたエポキシFR-4樹脂に基づいている。この材料は新しい編まれたガラスと補強され、高速低損失および高周波サーキット ボードの塗布のための余分低い比誘電率そして低い誘電正接と設計されている。TU-872 SLK Sp材料は環境保護の無鉛プロセスのために適してまたFR-4プロセスと互換性がある。TU-872 SLK Spは展示物優秀なCTE、優秀な化学抵抗、湿気抵抗、熱安定性、混合物を形作るアリル ネットワークによって高められるCAFの抵抗および靭性をまた薄板にする。



低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB 0



主要特点

1. 優秀な電気特性

2. 比誘電率より少なくより3.5

3. 誘電正接より少なくより0.010

4. 優秀な、安定した平らなDk/Dfの性能

5. ほとんどのFR-4プロセスと互換性がある

6. 互換性がある無鉛プロセス

7. 改善されたz軸の熱拡張

8. 反CAF機能

9. 優秀な寸法安定性、厚さの均等性および平坦

10. 優秀なによ穴およびはんだ付けする信頼性



私達のPCBの機能(TU-872 SLK Sp)

PCB材料: 高性能の変更されたエポキシFR-4樹脂
指定: TU-872 SLK Sp
比誘電率: < 3="">
層の計算: 二重層、多層の、雑種PCB
銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)、3oz (105µm)、4oz (140µm)、5oz (175µm)
PCBの厚さ: 10mil (0.254mm)、15mil (0.381mm)、20mil (0.508mm)、25mil (0.635mm)、30mil (0.762mm)、60mil (1.524mm)
PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒、マットの黒、青い、マット青、黄色、赤い等。
表面の終わり: 裸の銅、HASL、ENIG、OSP、液浸の錫、液浸銀製等…
技術: パッドのでHDIは、インピーダンス制御、を経て、端のめっき埋められる、を経て/BGA、Countsunkの穴等を盲目にする。



主要出願

1. 無線周波数

2. バックパネル、高性能コンピューティング

3. ライン・カード、貯蔵

4. サーバー、電気通信、基地局

5. オフィスのルーター



私達の利点

ISO9001、ISO14001、IATF16949、ISO13485、ULは証明した;

16000㎡研修会;

1ヶ月あたりの30000㎡出力機能;

大きい大量生産の機能へのプロトタイプ

IPCのクラス2/IPCのクラス3;

層HDI PCBs;

時間通りに配達:>98%

顧客の不平率: <1>



典型的な特性(TU-872 SLK Sp)

項目 典型的な価値 調節 IPC-4101 /126
上昇温暖気流
Tg (DMA) 220°C
Tg (DSC) 200°C   > 170°C
Tg (TMA) 190°C E-2/105
Td (TGA) 340°C   > 340°C
CTEのx軸 12~15 ppm/°C   N/A
CTEのy軸 12~15 ppm/°C E-2/105 N/A
CTEのz軸 2.30%   < 3="">
熱圧力、はんだの浮遊物、288°C > 60秒 > 10秒
T260 60分   > 30分
T288 20分 E-2/105 > 15分
T300 5分   > 2分
燃焼性 94V-0 E-24/125 94V-0
DK及びDF
誘電率(RC 50%) @10GHz 3.5
損失のタンジェント(RC 50%) @10GHz 0.008
電気
誘電率(RC50%)
1GHz (SPC method/4291B) 3.6/3.4   < 5="">
5GHz (SPC方法) 3.5 E-2/105 -
10GHz (SPC方法) 3.5   -
損失のタンジェント(RC50%)
1GHz (SPC method/4291B) 0.006/0.004
5GHz (SPC方法) 0.007 E-2/105 < 0="">
10GHz (SPC方法) 0.008
容積抵抗 > 1010 MΩ•cm C-96/35/90 > 106 MΩ•cm
表面の抵抗 > 108 MΩ C-96/35/90 > 104 MΩ
電気強さ > 40 KV/mm > 30 kV/mm
絶縁破壊 > 50のkV N/A
機械
ヤングの係数
ゆがみの方向 26 GPa N/A
盛り土の方向 24 GPa
Flexural強さ
縦に > 60,000のpsi > 60,000のpsi
斜めに > 50,000のpsi > 50,000のpsi
強さ、1.0 oz RTFのCUホイルの皮をむきなさい 4~7 lb/in > 4 lb/in
吸水 0.13% E-1/105+D-24/23 < 0="">



低いDk/Df FR-4 PCBの高い熱信頼性のプリント基板(PCB) TU-872多層PCB 1
