短い導入
RO4350B高周波回路材料はガラス補強された炭化水素/敏感な性能大量の商用アプリケーションのために設計されている陶磁器の積層物（ないPTFE）である。現在二重味方された多層RO4350B PCBはBichengの会社で利用できる。厚さ10mil （0.254mm）、20mil （0.508mm）、30mil （0.762mm）および60mil （1.524mm）の二重味方されたRO4350B PCBはベストセラーである。私達はプロトタイプ操業、小さいバッチおよび大量生産サービスを提供する。
利点
1) 低い誘電性の許容および損失による優秀な高周波性能;
2) 優秀な寸法安定性。
3) 比誘電率の低い熱係数;
4) 低いZ軸の拡張;
5) 低い内部平面の拡張係数;
6) 安定した電気特性のverusの頻度;
適用
1) 減衰器、自動ゲートの誘導;
2) 直接放送衛星のためのLNB;
3) マイクロストリップのアンテナ、スペクトラム拡散;
4) マイクロストリップおよび細胞基地局のアンテナおよび電力増幅器;
5) RFの認識票
6) スペクトラム拡散の通信システム
7) トランクのアンプ、ディバイダー モジュール等。

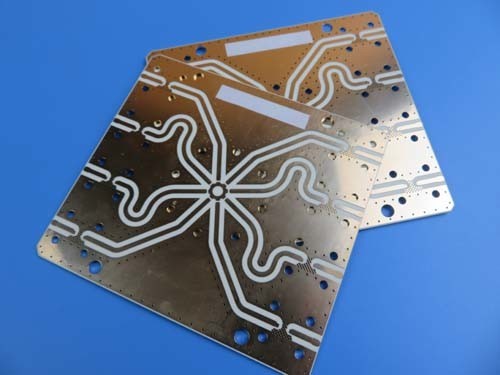

PCBの場合:液浸の金との10ミルRO4350Bで造られる二重味方されたPCB
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
概説
これはタイプのレーダーRFの適用のためのTg 280°Cの10mil RO4350Bの基質で造られる二重味方されたPCBである。その終了する厚さは0.3mmおよび1oz銅である。白いシルクスクリーンおよび緑のはんだのマスクは両側をカバーし、めっきされる液浸の金はパッドにある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。
特徴および利点
RO4350Bは広い周波数範囲上の安定した比誘電率を表わす。これはそれに広帯域適用のための理想的な基質をする;
低い誘電性の許容および損失による優秀な高周波性能;
長期保管の時間、それは真空バッグで1年以上間貯えることができる;
SMTプロセスは改まるために抵抗力がある退潮はんだ付けすることに対して抵抗力がある;
16000平方メートルの研修会;
UL、ISO14001、TS16949は証明した;
厳密なWIPの点検および監視、また作業指示;
速いCADCAMの点検および自由なPCBの引用語句;
競争価格;
適用
釣り合ったミキサー、photocoupler、健全な制御スイッチの誘導、multicoupler
変数およびデータ用紙
| PCBのサイズ |
91 x 62mm=1PCS |
| 板タイプ |
倍はPCB味方した |
| 層の数 |
2つの層 |
| 表面の台紙の部品 |
肯定 |
| 穴の部品を通して |
肯定 |
| 層の旋回待避 |
銅-------35um （1つのoz） +plateの最上層 |
| RO4350B 0.254mm （10ミル） |
| 銅-------35um （1oz） +版BOTの層 |
| 技術 |
|
| 最低の跡およびスペース: |
4ミル/4ミル |
| 最低/最高の穴: |
0.3 mm/4.2 mm |
| 異なった穴の数: |
9 |
| ドリル孔の数: |
101 |
| 製粉されたスロットの数: |
0 |
| 内部排気切替器の数: |
0 |
| インピーダンス制御: |
いいえ |
| 金指の数: |
0 |
| 板材料 |
|
| ガラス エポキシ: |
RO4350B Tg280℃、えー<3>
|
| 最終的なホイルの外面: |
1.5 oz |
| 内部最終的なホイル: |
N/A |
| PCBの最終的な高さ: |
0.3 mm ±0.1 |
| めっきおよびコーティング |
|
| 表面の終わり |
液浸の金 |
| に適用するためにマスクをはんだ付けしなさい: |
上、12micron最低 |
| はんだのマスク色: |
緑、PSR-2000GT600D、Taiyoは供給した。 |
| はんだのマスクのタイプ: |
LPSM |
| CONTOUR/CUTTING |
旅程 |
| 印 |
|
| 構成の伝説の側面 |
上 |
| 構成の伝説の色 |
、IJR-4000 MW300白いのTaiyoのブランド |
| 製造業者の名前かロゴ: |
コンダクターおよびleged自由域の板で印を付けられる |
| を経て |
穴（PTH）を通ってめっきされる、最低のサイズ0.3mm。 |
| FLAMIBILITYの評価 |
UL 94-V0の承認MIN。 |
| 次元の許容 |
|
| 輪郭次元: |
0.0059" |
| 板めっき: |
0.0029" |
| ドリルの許容: |
0.002" |
| テスト |
100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク |
電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア |
世界的に、全体的に。 |
