盲目の10ミルRO4350B+FR4でを経て造られる雑種PCB混合された材料PWB

盲目の10ミルRO4350B+FR4でを経て造られる雑種PCB混合された材料PWB

  • 盲目の10ミルRO4350B+FR4でを経て造られる雑種PCB混合された材料PWB
  • 盲目の10ミルRO4350B+FR4でを経て造られる雑種PCB混合された材料PWB
盲目の10ミルRO4350B+FR4でを経て造られる雑種PCB混合された材料PWB
商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Enterprise Limited
証明: UL
モデル番号: BIC-0052-V5.2
お支払配送条件:
最小注文数量: 1
価格: USD 2.99-8.99 per piece
パッケージの詳細: 真空
受渡し時間: 6-7仕事日
支払条件: T/T、Paypal
供給の能力: 1ヶ月あたりの45000部分
連絡先
詳細製品概要
層の数: 6 ガラスのエポキシ: RO4350B Tg280℃、er<3.48、Rogers Corp. FR-4 IT158
最終的なホイルの外面: 1.5 oz PCBの最終的な高さ: 1.8 mm ±0.1
表面の終わり: 液浸の金 はんだのマスク色:
構成の伝説の色: 白い テスト: 100%の電気テスト前の郵送物

短い導入
電子コミュニケーションの技術の開発によって、コミュニケーション頻度はより高く、より高くなって、高周波信号伝達は、低い比誘電率(Dk)、低い誘電性損失(Df)高く特別な材料を使用する必要がある。これらの材料にポリテトラフルオルエチレン/陶磁器の基材(PTFE/Ceramic)のようなシアン酸塩そして高周波材料が、炭化水素/陶磁器の基材(ヒュドラ カーボン/陶磁器)ある。通常これらの材料は高い。
コストを削減することは顧客のための重要な平均プロダクトの競争力を改善するである。従って、顧客はPCBの構造の設計の混合された材料の薄板にされた構造を採用する、すなわち、必要な信号の層は信号伝達の必要性を満たすのに高周波材料を使用する。他のライン層は私達が雑種板と呼ぶ慣習的なガラス繊維 エポキシFR-4から成っている。

利用できる高周波材料(中心)
RO4350B RO4003C
4mil (0.1mm) 8mil (0.203mm)
6.6mil (0.168mm) 12mil (0.3mm)
10mil (0.254mm) 20mil (0.508mm)
13.3mil (0.338mm) 32mil (0.813mm)
20mil (0.508mm) 60mil (1.524mm)
30mil (0.762mm)
60mil (1.524mm)


PCBの場合:盲目の10ミルRO4350B+FR4でを経て造られる雑種PCB混合された材料PWB
(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説
これはレーダー・アンテナの適用のための6つの層の旋回待避のRO4350BそしてFR-4で造られるタイプの雑種PCBである。一方では、のは顧客から直接設計されているちょうど6つの層板ではない。デザイナーは4つの層のサーキット ボードによって結合される二重味方されたRO4350Bのサーキット ボードがほしいと思う。2つのタイプPCBにそれがである自身のドリルある、従って最終的なPCBは盲目の6つの層PCBにを経てなる。出版物、それはのAferのprcoess 1.8 mmを厚い残す。緑のはんだのマスク上の白いシルクスクリーンは船上に印刷され、液浸の金はパッドでめっきされる。基材はITEQ IT-158およびロジャース10mil RO4350Bのパネルごとに単一全体の板供給から使い果される。彼らはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。

特徴および利点
上のSIの性能の改善はすべてのFR4板と積み重ね持ち上げる;
コスト低減はすべての低損失材料と積み重ね持ち上げる;
CSPのための優秀な表面のplanarityはアセンブリおよびはんだ付けすることの間に故障率を減らすために部品を取付けた;
サーキット ボードの高いsolderability、PCBの表面の強調およびより少ない汚染;
ベテランの販売人および巧みなカスタマー サービス;
最低順序量および安価サンプル無し;
中型の大量生産への低速の焦点;
速い転換プロトタイプ;
ISO9001、ISO14001、TS16949、ULは証明した;



適用
ディバイダー、送信機コンバイナー、無線周波数、タワーはアンプを取付けた



変数およびデータ用紙
PCBのサイズ 75 x 110mm=1PCS
板タイプ 多層PCB
層の数 6つの層
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------35um (1つのoz) +plateの最上層
誘電性RO4350B 0.254mm (10ミル)
銅-------35um (1oz)
  PP+FR4+PP 0.695mm
  銅------35um (1oz)
  FR-4 0.25mm
  銅------35um (1oz)
  PP 0.21mm
  銅------35um (1oz)
  誘電性RO4350B 0.254mm (10ミル)
  銅-------35um (1つのoz) +plate BOTの層
技術
最低の跡およびスペース: 4ミル/5ミル
最低/最高の穴: 0.3 mm/2.0 mm
異なった穴の数: 12
ドリル孔の数: 167
製粉されたスロットの数: 0
内部排気切替器の数: 3
インピーダンス制御: いいえ
金指の数: 0
板材料
ガラス エポキシ: RO4350B Tg280℃、えー<3>
最終的なホイルの外面: 1.5 oz
内部最終的なホイル: 1つのoz
PCBの最終的な高さ: 1.8 mm ±0.18mm
めっきおよびコーティング
表面の終わり 液浸の金
に適用するためにマスクをはんだ付けしなさい: 上、12micron最低
はんだのマスク色: 緑、PRS-2000GT600D、Taiyoは供給した。
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面
構成の伝説の色 、IJR-4000 MW300白いのTaiyoのブランド
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(PTH)を通ってめっきされる、最低のサイズ0.3mm。L1-L2、L3-L6によるブラインド
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。


質の方針
BichengはPCBsが売り手、未完成品(WIP)の点検、出て行く出荷検査およびカスタマー サービス等の選択の含んだ顧客の要求に従ってあること保証するために一連の管理プロシージャおよびアプローチを開発した。

製造者の評価そして監査
製造者はBichengによって評価されなければならない。さらに、Bichengは評価し、供給される材料を保証するために製造者は毎年ランク付けするためにBichengの条件を満たしている。なお、絶えずBicheng製造者を開発し、ISO9001及びISO14001のシステムに基づいている彼らの質および環境管理を改良するために指示するため。

契約の評価
Bichengは私達に順序を受け入れる前に指定、配達および他の要求を含む顧客の要求を満たす機能があることを確かめる顧客の要求を見直し、確認する。

製造データの作成、監査および制御。
顧客の設計データおよび指定が私達の市場部に提供されるとき、Bichengはすべての条件を確認しなければならない。それから、CAMによって製造データに設計データを変えなさい。最後に、製造の指示(MI)は実際の製作のための基礎として製造の部門のための実質の製造工程そして技術に従って発生する。MIは問題の前の独立したエンジニアそしてQAエンジニアによって見直されなければならない。

入って来る物質的な品質管理
すべての材料は貯蔵する前に点検されなければならない。私達は一連の厳密な点検プロシージャおよび指示を入って来る材料を制御する確立した。なお、さまざまで精密な点検の器械および器具は材料をよい判断するために機能をまたはない保証する。私達は先入れ/先出し主義の材料を最初に出し、材料は満期の前に使用されることを保障するために保存性に達する材料のための「警報」を与える。

工程の制御
右の製造の指示(MI)、広範囲装置管理および維持およびプロセス制御、厳密なWIPの点検および監視、また作業指示は、完全にそれら全製作プロセスを作る全く制御した。

最終的な制御および点検
すべてのPCBsは後合格した指定物理的なテストに開いた、短いテスト、また目視検差によって行かなければならないために。私達は各PCBがテストされる100%であることを保証するためにカスタマイズされるを含むさまざまな高度の試験装置を、調査の飛行テスト機械所有する。

プロダクト配達監査
私達は試しによって顧客の指定および条件に従ってPCBプロダクトを点検するために熱心なFQA部をセットアップした。修飾されたPCBsは詰まる筈である。

FQAはまた郵送物前に住所を等出荷するプロダクト量倉庫のパッキングそして出荷プロダクトの100%の監査を、プロダクト数を含んで、顧客番号遂行しなければ、ならない。

カスタマー サービス
私達は順向に顧客からのフィードバックを用いる顧客そして時機を得た取り引きと伝達し合うために専門のカスタマー サービスのチームをセットアップした。私達は顧客の必要性に非常に時機を得たカスタマー サービスおよびPCBプロダクト条件の方針を調節するために顧客需要を理解するために焦点を合わせ。

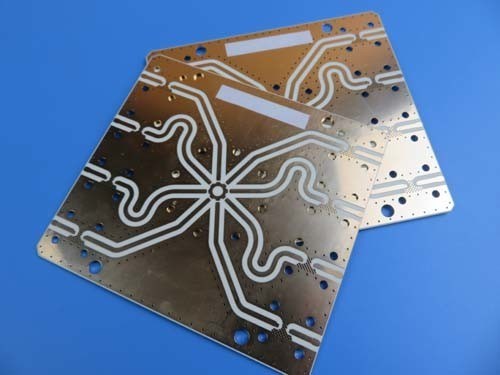

盲目の10ミルRO4350B+FR4でを経て造られる雑種PCB混合された材料PWB 0

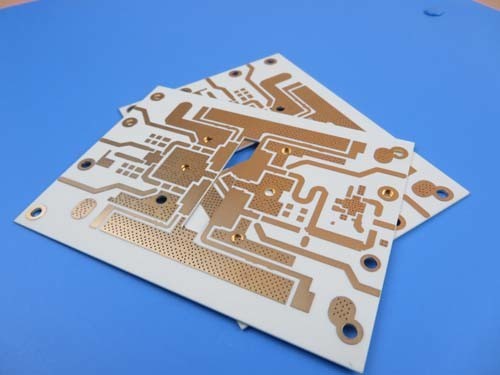

盲目の10ミルRO4350B+FR4でを経て造られる雑種PCB混合された材料PWB 1
