アンテナのための液浸の金との10mil RO4350Bで造られる高周波PCB

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise Limited
証明:	UL
モデル番号:	BIC-0088-V8.8

お支払配送条件:

最小注文数量:	1
価格:	USD2.99-8.99 Per Piece
パッケージの詳細:	真空
受渡し時間:	5-6 仕事日
支払条件:	T / T、Paypalの
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

ガラスのエポキシ:	RO4350B Tg280℃、er<3.48、Rogers Corp。	PCBの最終的な高さ:	0.3 mm ±0.1mm
最終的なホイルの外面::	1.5oz	表面の終わり:	液浸の金
はんだのマスク色::	緑	構成の伝説の色:	白い
層の数:	2	テスト:	100%の電気テスト前の郵送物

両側の液浸の金との10mil RO4350Bで造られるアンテナPCB

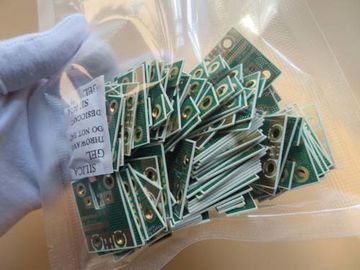

（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）

概説

これはRFのアンテナの適用のためのTg 280°Cの10mil （0.254mm） RO4350Bの基質で造られるタイプの高周波PCBである。それは0.30 mmに二重側板厚い、最下の側面の緑のはんだのマスク上の白いシルクスクリーンであり、液浸の金ははんだ付けすることのためのパッドにある。基材はRogers Corpのパネルごとの1 PCBsを供給している全体の板からある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ50のパネルは郵送物のために詰まる。

特徴および利点

酸、アルカリおよび水のregiaの腐食無し;

Tg > 280 ℃;

安定した電気特性のverusの頻度;

サーキットボードの高いsolderability、PCBの表面の強調およびより少ない汚染;

SMTプロセスは改まるために抵抗力がある退潮はんだ付けすることに対して抵抗力がある;

速いおよびオン・タイム配達;

16000平方メートルの研修会;

ベテランの販売人および巧みなカスタマーサービス;

最低順序量および安価サンプル無し;

中型の大量生産への低速の焦点;

適用

多重交換装置、ビデオ伝送ギヤ、低雑音のブロック、入力/出力のアンプ

変数およびデータ用紙

PCBのサイズ	31 x 15mm=1PCS
板タイプ	倍はPCB味方した
層の数	2つの層
表面の台紙の部品	肯定
穴の部品を通して	肯定
層の旋回待避	銅-------35um （1つのoz） +plateの最上層
	RO4350B 0.254mm
	銅-------35um （1oz） +版BOTの層
技術
最低の跡およびスペース:	4ミル/24ミル
最低/最高の穴:	n/a
異なった穴の数:	n/a
ドリル孔の数:	n/a
製粉されたスロットの数:	0
内部排気切替器の数:	0
インピーダンス制御:	いいえ
金指の数:	0
板材料
ガラスエポキシ:	RO4350B Tg280℃、えー<3>
最終的なホイルの外面:	1.5 oz
内部最終的なホイル:	N/A
PCBの最終的な高さ:	0.3 mm ±0.1mm
めっきおよびコーティング
表面の終わり	液浸の金
に適用するためにマスクをはんだ付けしなさい:	最下、12micron最低
はんだのマスク色:	緑、PSR-2000GT600D、Taiyoは供給した。
はんだのマスクのタイプ:	LPSM
CONTOUR/CUTTING	旅程
印
構成の伝説の側面	最下
構成の伝説の色	、IJR-4000 MW300白いのTaiyoのブランド
製造業者の名前かロゴ:	コンダクターおよびleged自由域の板で印を付けられる
を経て	N/A
FLAMIBILITYの評価	UL 94-V0の承認MIN。
次元の許容
輪郭次元:	0.0059"
板めっき:	0.0029"
ドリルの許容:	0.002"
テスト	100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク	電子メールファイル、Gerber RS-274-X、PCBDOC等
サービスエリア	世界的に、全体的に。
