短い導入
ちょうど名前が意味するので、高周波は、一般に示します>=300 MHz （すなわち波長=1はGHzマイクロウェーブとの頻度を呼ばれます頻度が比較的 <>高いことです。
無線適用のための典型的な頻度:
*現在の可動装置:0.9GHz - 2GHz
* 3Gシステム:2.5GHz
* Bluetooth:2.5GHz
* GPS:12.6GHz
* LMDS:24GHzおよび40GHz
*自動車:77GHz
市場:RFID、無線コミュニケーション、基地局およびアンテナのアンプ、軍プロダクト、家電。
高周波プリント基板かマイクロウェーブPCBは高周波（マイクロウェーブ）基質の銅の覆われた版でなされるプリント基板を示します。共通のタイプは次のとおりです:両面板、多層板および混合された構造。
混合された構造は高性能の特別な基質、PPシートを+通常の性能板および混合されるPPシート含んでいて板を押します;高周波基質+通常のFR4基質;高周波基質+メタル・ベース等。

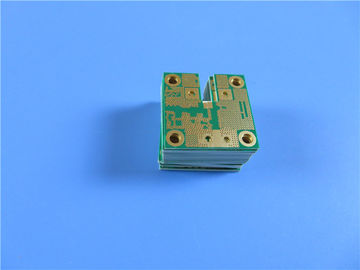

PCBの場合:二重層の30ミルRO4350Bの高周波PCB
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどです）
概説
これはタイプの電話信号のブスターの適用のためのTg 288°Cの高周波基質で造られる二重味方されたPCBです。それは0.8 mm厚いです、緑のはんだのマスク上の白いシルクスクリーン。すべてのviaは空気に開いています。パッドは液浸の金によってめっきされます。基材はロジャースRO4350Bの1 PCBを供給している全体の板から使用されます。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造されます。各々の25のパネルは郵送物のために詰まります。
特徴および利点
安定した電気特性のverusの頻度;
比誘電率の低い熱係数;
低いZ軸の拡張;
低い内部平面の拡張係数;
優秀な寸法安定性;
広範囲装置管理および維持およびプロセス制御;
厳密なWIPの点検および監視、また作業指示;
オン・タイム サービス;
15年間以上の経験;
適用
TVのアンテナ、アンテナ コンバイナー、釣り合ったアンプ、複数のカプラー
変数およびデータ用紙
| PCBのサイズ |
54 x 55mm=1PCS |
| 板タイプ |
倍はPCB味方しました |
| 層の数 |
2つの層 |
| 表面の台紙の部品 |
はい |
| 穴の部品を通して |
はい |
| 層の旋回待避 |
銅-------35um （1つのoz） +plateの最上層 |
| RO4350B 0.762mm |
| 銅-------35um （1oz） +版BOTの層 |
| 技術 |
|
| 最低の跡およびスペース: |
4.8ミル/4.5ミル |
| 最低/最高の穴: |
0.3 mm/4.6 mm |
| 異なった穴の数: |
5 |
| ドリル孔の数: |
87 |
| 製粉されたスロットの数: |
0 |
| 内部排気切替器の数: |
1 |
| インピーダンス制御: |
いいえ |
| 金指の数: |
0 |
| 板材料 |
|
| ガラスのエポキシ: |
RO4350B Tg280℃、えー<3>
|
| 最終的なホイルの外面: |
1.5 oz |
| 内部最終的なホイル: |
N/A |
| PCBの最終的な高さ: |
0.8 mm ±10% |
| めっきおよびコーティング |
|
| 表面の終わり |
液浸の金 |
| はんだのマスクはに適用します: |
上、12micron最低 |
| はんだのマスク色: |
緑、PSR-2000GT600D、Taiyoは供給しました。 |
| はんだのマスクのタイプ: |
LPSM |
| CONTOUR/CUTTING |
誘導 |
| 印が付いていること |
|
| 構成の伝説の側面 |
上 |
| 構成の伝説の色 |
白、IJR-4000 MW300のTaiyoのブランド |
| 製造業者の名前かロゴ: |
コンダクターおよびleged自由域の板で印を付けられる |
| を経て |
穴（PTH）を通ってめっきされる、最低のサイズ0.3mm。覆いを取られるはんだのマスク |
| FLAMIBILITYの評価 |
UL 94-V0の承認MIN。 |
| 次元の許容 |
|
| 輪郭次元: |
0.0059" |
| 板めっき: |
0.0029" |
| ドリルの許容: |
0.002" |
| テスト |
100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク |
電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア |
世界的に、全体的に。 |
質の方針
BichengはPCBsが未完成品の(WIP)の売り手、点検、出て行く出荷検査およびカスタマー サービス等の選択の含んだ顧客の要求に従ってあること保証するために一連の管理プロシージャおよびアプローチを開発しました。
製造者の評価そして監査
製造者はBichengによって評価されなければなりません。さらに、Bichengは評価し、供給される材料を保証するために製造者は毎年ランク付けするためにBichengの条件を満たしています。なお、Bichengは絶えず製造者を開発し、ISO9001及びISO14001のシステムに基づいている彼らの質および環境管理を改良するために指示します。
契約の評価
Bichengは私達に順序を受け入れる前に指定、配達および他の要求を含む顧客の要求を満たす機能があることを確かめる顧客の要求を見直し、確認します。
製造業データの作成、監査および制御。
顧客の設計データおよび指定が私達の市場部に提供されるとき、Bichengはすべての条件を確認しなければなりません。それから、CAMによって製造業データに設計データを変えて下さい。最後に、製造業の指示(MI)は実際の製作のための基礎として製造の部門のための実質の製造工程そして技術に従って発生します。MIは問題の前の独立したエンジニアそしてQAエンジニアによって見直されなければなりません。
入って来る物質的な品質管理
すべての材料は貯蔵する前に点検されなければなりません。私達は一連の厳密な点検プロシージャおよび指示を入って来る材料を制御する確立しました。なお、さまざまで精密な点検の器械および器具は物質的なよいの判断するために機能をまたはない保証します。私達は先入れ/先出し最初主義の材料を出し、材料は満期の前に使用されることを保障するために保存性に達する材料のための「警報」を与えます。
工程の制御
右の製造業の指示(MI)、すべての広範囲装置管理および維持およびプロセス制御、厳密なWIPの点検および監視、また作業指示はそれら全く制御される全製作プロセスを作ります。
最終的な制御および点検
すべてのPCBsは開いたのによって行かなければなり、短いテスト、また目視検差はの後の指定物理的なテストに合格しました。私達は各PCBがテストされる100%であることを保証するためにカスタマイズされるを含むさまざまな高度の試験装置を、調査の飛行テスト機械所有します。
プロダクト配達監査
私達は試しによって顧客の指定および条件に従ってPCBプロダクトを点検するために熱心なFQA部をセットアップしました。修飾されたPCBsは詰まる筈です。
FQAはまた倉庫のパッキングおよび船積みプロダクトの100%の監査を、プロダクト数を含んで、顧客番号、プロダクト量、郵送物前の船積みの住所等遂行しなければなりません。
カスタマー サービス
私達は順向に顧客からのフィードバックを用いる顧客そして時機を得た取り引きと伝達し合うために専門のカスタマー サービスのチームをセットアップしました。私達は顧客の必要性に非常に時機を得たカスタマー サービスおよびPCBプロダクト条件の方針を調節するために顧客需要を理解するために焦点を合わせ。
