二重層の30ミルRO4350Bの液浸の金PCB

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise Limited
証明:	UL
モデル番号:	BIC-0047-V4.7

お支払配送条件:

最小注文数量:	1
価格:	USD 2.99-6.99 per piece
パッケージの詳細:	真空
受渡し時間:	6-7 仕事日
支払条件:	T / T、Paypalの
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

層の数:	2	ガラスのエポキシ:	RO4350B Tg280℃、er<3.48、Rogers Corp。
最終的なホイルの外面::	1.5 oz	PCBの最終的な高さ::	0.8 mm ±10%
表面仕上げ:	液浸の金	はんだのマスク色::	緑
構成の伝説の色:	白	テスト:	100%の電気テスト前の郵送物

短い導入

RO4350B高周波回路材料はガラスによって補強される炭化水素/敏感な性能大量の商用アプリケーションのために設計されている陶磁器の積層物（ないPTFE）です。現在倍は味方し、多層RO4350B PCBはBichengの会社で利用できます。厚さ10mil （0.254mm）、20mil （0.508mm）、30mil （0.762mm）の味方されたRO4350B PCBを倍増すれば60mil （1.524mm）はベストセラーです。私達はプロトタイプ操業、小さいバッチおよび大量生産サービスを提供します。

利点

1) 低い誘電性の許容および損失による優秀な高周波性能;

2) 優秀な寸法安定性。

3) 比誘電率の低い熱係数;

4) 低いZ軸の拡張;

5) 低い内部平面の拡張係数;

6) 安定した電気特性のverusの頻度;

適用

1) 減衰器、自動ゲートの誘導;

2) 直接放送衛星のためのLNB;

3) マイクロストリップのアンテナ、スペクトラム拡散;

4) マイクロストリップおよび細胞基地局のアンテナおよび電力増幅器;

5) RFの認識票

6) スペクトラム拡散の通信システム

7) トランクのアンプ、ディバイダーモジュール等。

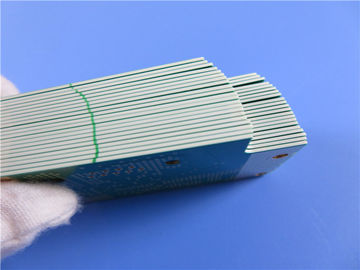

PCBの場合:二重層の30ミルRO4350Bの液浸の金PCB

（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどです）

概説

これはタイプの4G WiFiモジュールの適用のためのTg 288°Cの高周波基質で造られる二重味方されたPCBです。それは0.8 mm厚いです、緑のはんだのマスク上の白いシルクスクリーン。すべてのviaは空気に開いています。パッドは液浸の金によってめっきされます。基材はロジャースRO4350Bの1 PCBを供給している全体の板から使用されます。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造されます。各々の25のパネルは郵送物のために詰まります。

特徴および利点

比誘電率（DK）は低く、安定している、従って信号伝達遅れなしでよいですです;

銅ホイルの薄片分離は銅ホイルの熱拡張係数の一貫性による風邪および熱の変更によって引き起こされません;

優秀な寸法安定性;

よい高温および低温の抵抗（- 192℃-260℃）;

確認される指導的迎合的なULおよびRoHS;

電気テストおよび高圧テスト;

インピーダンス制御テストおよびはんだ能力テスト;

マイクロセクションおよび熱耐久度テスト;

信頼度試験、絶縁抵抗テストおよびイオンの汚染はテストします;

あなたのPCBに会うことはプロトタイプから大量生産に必要とします;

適用

低雑音のアンプ、音響の検出センサー、光電子工学の送信機、4Gアンテナ

変数およびデータ用紙

PCBのサイズ	67 x 33mm=1PCS
板タイプ	倍はPCB味方しました
層の数	2つの層
表面の台紙の部品	はい
穴の部品を通して	はい
層の旋回待避	銅-------35um （1つのoz） +plateの最上層
	RO4350B 0.762mm
	銅-------35um （1oz） +版BOTの層
技術
最低の跡およびスペース:	5ミル/4.5ミル
最低/最高の穴:	0.3 mm/4.6 mm
異なった穴の数:	7
ドリル孔の数:	105
製粉されたスロットの数:	0
内部排気切替器の数:	0
インピーダンス制御:	いいえ
金指の数:	0
板材料
ガラスのエポキシ:	RO4350B Tg280℃、えー<3>
最終的なホイルの外面:	1.5 oz
内部最終的なホイル:	N/A
PCBの最終的な高さ:	0.8 mm ±10%
めっきおよびコーティング
表面の終わり	液浸の金
はんだのマスクはに適用します:	上、12micron最低
はんだのマスク色:	緑、PSR-2000GT600D、Taiyoは供給しました。
はんだのマスクのタイプ:	LPSM
CONTOUR/CUTTING	誘導
印が付いていること
構成の伝説の側面	上
構成の伝説の色	白、IJR-4000 MW300のTaiyoのブランド
製造業者の名前かロゴ:	コンダクターおよびleged自由域の板で印を付けられる
を経て	穴（PTH）を通ってめっきされる、最低のサイズ0.3mm。覆いを取られるはんだのマスク
FLAMIBILITYの評価	UL 94-V0の承認MIN。
次元の許容
輪郭次元:	0.0059"
板めっき:	0.0029"
ドリルの許容:	0.002"
テスト	100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク	電子メールファイル、Gerber RS-274-X、PCBDOC等
サービスエリア	世界的に、全体的に。
