短い導入
RO4350B高周波回路材料はガラスによって補強される炭化水素/敏感な性能大量の商用アプリケーションのために設計されている陶磁器の積層物(ないPTFE)です。現在倍は味方し、多層RO4350B PCBはBichengの会社で利用できます。厚さ10mil (0.254mm)、20mil (0.508mm)、30mil (0.762mm)の味方されたRO4350B PCBを倍増すれば60mil (1.524mm)はベストセラーです。私達はプロトタイプ操業、小さいバッチおよび大量生産サービスを提供します。
利点
1) 低い誘電性の許容および損失による優秀な高周波性能;
2) 優秀な寸法安定性。
3) 比誘電率の低い熱係数;
4) 低いZ軸の拡張;
5) 低い内部平面の拡張係数;
6) 安定した電気特性のverusの頻度;
適用
1) 減衰器、自動ゲートの誘導;
2) 直接放送衛星のためのLNB;
3) マイクロストリップのアンテナ、スペクトラム拡散;
4) マイクロストリップおよび細胞基地局のアンテナおよび電力増幅器;
5) RFの認識票
6) スペクトラム拡散の通信システム
7) トランクのアンプ、ディバイダー モジュール等。

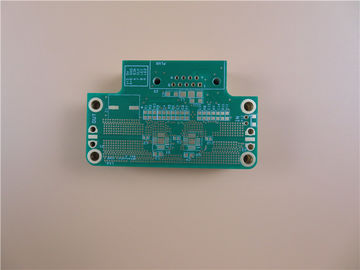

PCBの場合:迎合的な液浸ROHSを用いる30ミルRO4350Bの二重層PCB
(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどです)
概説
これはタイプのWiFiの減衰器の適用のためのTg 288°Cの高周波基質で造られる二重味方されたPCBです。それは0.8 mm厚いです、緑のはんだのマスク上の白いシルクスクリーン。すべてのviaは空気に開いています。パッドは液浸の金によって覆われます。基材はロジャースRO4350Bの1 PCBを供給している全体の板から使用されます。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造されます。各々の25のパネルは郵送物のために詰まります。
特徴および利点
RO4350Bは広い周波数範囲上の安定した比誘電率を表わします。これはそれに広帯域適用のための理想的な基質をします;
Tg > 280 ℃;
安定した電気特性のverusの頻度;
比誘電率の低い熱係数;
低いZ軸の拡張;
サーキット ボードの高いsolderability、強調無しおよびPCBの表面のより少ない汚染;
SMTプロセスは改善に対して抵抗力がある退潮はんだ付けすることに対して抵抗力があります;
30000平方メートル月の機能;
適用
GPSのアンテナ、方向カプラー、スペクトラム拡散、タワーはアンプを取付けました
変数およびデータ用紙
PCBのサイズ |
65 x 32mm=1PCS |
板タイプ |
倍はPCB味方しました |
層の数 |
2つの層 |
表面の台紙の部品 |
はい |
穴の部品を通して |
はい |
層の旋回待避 |
銅-------35um (1つのoz) +plateの最上層 |
RO4350B 0.762mm |
銅-------35um (1oz) +版BOTの層 |
技術 |
|
最低の跡およびスペース: |
5.5ミル/5ミル |
最低/最高の穴: |
0.3 mm/5.2 mm |
異なった穴の数: |
9 |
ドリル孔の数: |
102 |
製粉されたスロットの数: |
0 |
内部排気切替器の数: |
0 |
インピーダンス制御: |
いいえ |
金指の数: |
0 |
板材料 |
|
ガラスのエポキシ: |
RO4350B Tg280℃、えー<3>
|
最終的なホイルの外面: |
1.5 oz |
内部最終的なホイル: |
N/A |
PCBの最終的な高さ: |
0.8 mm ±10% |
めっきおよびコーティング |
|
表面の終わり |
液浸の金 |
はんだのマスクはに適用します: |
上、12micron最低 |
はんだのマスク色: |
緑、PSR-2000GT600D、Taiyoは供給しました。 |
はんだのマスクのタイプ: |
LPSM |
CONTOUR/CUTTING |
誘導 |
印が付いていること |
|
構成の伝説の側面 |
上 |
構成の伝説の色 |
白、IJR-4000 MW300のTaiyoのブランド |
製造業者の名前かロゴ: |
コンダクターおよびleged自由域の板で印を付けられる |
を経て |
穴(PTH)を通ってめっきされる、最低のサイズ0.3mm。覆いを取られるはんだのマスク |
FLAMIBILITYの評価 |
UL 94-V0の承認MIN。 |
次元の許容 |
|
輪郭次元: |
0.0059" |
板めっき: |
0.0029" |
ドリルの許容: |
0.002" |
テスト |
100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク |
電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア |
世界的に、全体的に。 |
