商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Enterprise Limited
証明: UL
モデル番号: BIC-0118-V1.18
お支払配送条件:
最小注文数量: 1
価格: USD40~50
パッケージの詳細: 真空
受渡し時間: 4-5 営業日
支払条件: T / T、Paypalの
供給の能力: 1ヶ月あたりの45000部分
連絡先
詳細製品概要
アルミニウム中心: 1W / MKの誘電材料75um PCBの最終的な高さ: 1.6mm ±0.16
最終的なホイルの外面: 1oz 表面仕上げ: 無鉛熱気のはんだ付けする水平になること(HASL)
はんだのマスク色: 構成の伝説の色: ブラック
テスト: 100%の電気テスト前の郵送物

プロダクト プロフィール



1.1概説

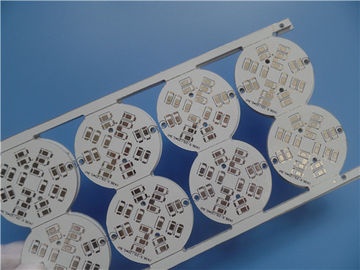

これはタイプのLed照明の適用のためのアルミニウムPCBです。それは単層です

1.6 mmのMCPCB板厚い1 W/MKの熱伝導性と。アルミニウム版

TaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはIPC 6012のクラスごとに製造しました

Gerber供給されたデータを使用して2。20のパネルは郵送物のために詰まります。



1.2特徴および利点



A.電力回路および制御回路の最適化の組合せ、
B.壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得て下さい、
C.回路の設計の有効熱の拡散、
D.装置の実用温度を減らして下さい、
E.装置の出力密度そして信頼性を改善して下さい、
F.プロダクトの耐用年数を延長して下さい、
G.製造業の指示(MI)を訂正して下さい、
H.全製作プロセスは全く管理されています。
I.競争の郵送料のDDUの各戸ごとの郵送物、
J. Diversifiedの船積み方法
K.競争価格
L.専門およびベテラン エンジニア

1.3適用



モジュール アルミニウムPCBの力モジュール、OA機器、屋外の照明


1.4変数およびデータ用紙

PCBのサイズ 160 x 83 mm=8 PCS (シングル・ボードの直径38のmm)
板タイプ アルミニウムPCB、IMS PCB、MCPCB
層の数 味方されたPCBを選抜して下さい
台紙の部品は浮上します はい
穴の部品を通して いいえ
層の旋回待避 銅-------35um (1oz)
1W/MK誘電材料75um
アルミニウム6061 1.6mm
技術
最低の跡およびスペース: 39.37mil/38mil
最低/最高の穴: 2
異なった穴の数: 1
ドリル孔の数: 4
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
アルミニウム中心: 1W / MKの誘電材料75um
熱抵抗(°C/W) ≤0.45
絶縁破壊電圧(VDC) 4000
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり 無鉛熱気のはんだ付けする水平になること(HASL) Sn>=2.54µm
はんだのマスクはに適用します: 上、12micron最低
はんだのマスク色: 白、Taiyo PSR400 WT02
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 誘導
印が付いていること
構成の伝説の側面
構成の伝説の色
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(NPTH)中非めっきされて
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メール ファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。
