商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Enterprise Limited
証明: UL
モデル番号: BIC-0396-V3.96
お支払配送条件:
最小注文数量: 1
価格: USD40~50
パッケージの詳細: 真空
受渡し時間: 5-6 仕事日
支払条件: T / T、Paypalの
供給の能力: 1ヶ月あたりの45000部分
連絡先
詳細製品概要
板材料: Polyimide 25µm ITEQ 60℃ 板厚さ: 0.15mm
表面のCUの厚さ: 35 µm 表面仕上げ: 液浸の金
Coverlay色: シルクスクリーンの色:
関数: 100%のパスの電気テスト

プロダクト プロフィール





1.1概説

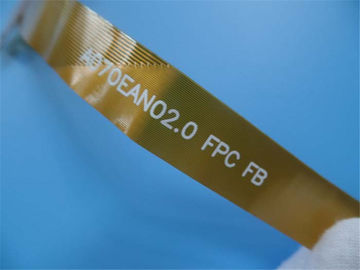

これはタイプの車のために追跡しているGpsの適用のための適用範囲が広いプリント回路です。それはあります

2つの層FPCat 0.15mm厚く。基礎積層物はIPCごとにITEQのそれから製造しましたあります

suppliedGerberデータを使用して6012クラス2。





1.2特徴および利点



A.優秀な柔軟性
B.容積を減らすこと
C.重量の軽減
D.アセンブリの一貫性
E.高められた信頼性
F.電気変数設計の可制御性
G.はんだ付けされる端は全である場合もあります
H.材料のoptionality
I.安価
処理のJ. Continuity
K. On-timeサービス
時間通りにL. Delivery:>98%





1.3適用



表示バックライト、自動車センサーの屈曲板、産業制御インターホン





1.4変数およびデータ用紙

適用範囲が広いPCBのサイズ 25.77 x 88.47mm
層の数 2
板タイプ 適用範囲が広いPCB
板厚さ 0.15mm
板材料 Polyimide 25µm
板材料の製造者 ITEQ
板材料のTgの価値 60℃

PTHのCUの厚さ ≥20 µm
内部のIayerのCUのthicknes N/A
表面のCUの厚さ 35 µm

Coverlay色 黄色
Coverlayの数 2
Coverlayの厚さ 25 µm
補強剤材料 いいえ
補強剤の厚さ N/A

タイプのシルクスクリーン インク IJR-4000 MW300
シルクスクリーンの製造者 TAIYO
シルクスクリーンの色 白い
シルクスクリーンの数 1

Coverlayの皮テスト peelable
伝説の付着 3M 90℃ Min.後の皮無し3回テスト

表面の終わり 液浸の金
ニッケル/金の厚さ Au:0.03µm (Min.);NI 2-4µm
RoHSは要求しました はい
Famability 94-V0

熱衝撃テスト パス、-25℃±125℃、1000の周期。
熱圧力

パス、300±5℃、10秒、3つの周期。

薄片分離無し、水ぶくれが生じること。

機能 100%のパスの電気テスト
技量 IPC-A-600H及びIPC-6013Cのクラス2との承諾





適用範囲が広いPCBsの変化

二重アクセス適用範囲が広いPCBs 2つの層PCB板製造業の液浸の金のPolyimide PCBs 0



はんだのマスク前の処分

二重アクセス適用範囲が広いPCBs 2つの層PCB板製造業の液浸の金のPolyimide PCBs 1
