起源の場所: | 中国 |
ブランド名: | Bicheng Enterprise Limited |
証明: | UL |
モデル番号: | BIC-0369-C3.69 |
最小注文数量: | 1 |
---|---|
価格: | USD40~50 |
パッケージの詳細: | 真空 |
受渡し時間: | 6-7 仕事日 |
支払条件: | T / T、Paypalの |
供給の能力: | 1ヶ月あたりの45000部分 |
板材料: | アルミニウムPCB 1W/MK ITEQ 500V | 板厚さ: | 2.0mm +/-0.2 |
---|---|---|---|
表面のCUの厚さ: | 35 um (1oz) | 表面仕上げ: | 無鉛 HASL |
はんだのマスク色: | 白 | シルクスクリーンの色: | ブラック |
関数: | 100%のパスの電気テスト |
プロダクト プロフィール
1.1概説

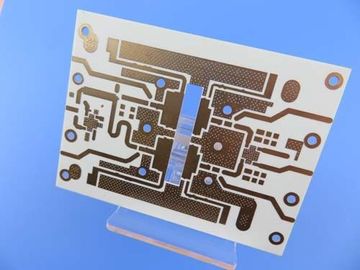

これはタイプのLEDの照明の適用のためのSinlgeの層アルミニウム2.0mm板です
HASLのパッドの終わりを使って。基礎積層物はITEQのTaiyoからの白いはんだのマスクからあります
そしてTaiyoもからの黒いシルクスクリーン。それは供給されるを使用してIPC 6012のクラス2ごとに製造しました
Gerberデータ。各々の20のパネル・ボードは別に詰まります。
1.2特徴および利点
A.電力回路および制御回路の最適化の組合せ、
B.壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得て下さい、
C.回路の設計の有効熱の拡散、
D.装置の実用温度を減らして下さい、
E.装置の出力密度そして信頼性を改善して下さい、
F.プロダクトの耐用年数を延長して下さい、
電気テストおよびAOIの点検の含んだG. 100%テスト。
H. UL、ISOはPCBの製造業の工場を証明しました。
時間通りのI. Delivery。98%オン時間配達率の保存。
J. Internationalの承認
確認されるK.指導的迎合的なULおよびRoHS
L. RoHSの文書
1.3適用
プロジェクター ランプ、自動安全制御システム、スイッチ調整装置、前置増幅器
1.4変数およびデータ用紙
層の数 | 1 |
板タイプ | 味方されたMCPCBを選抜して下さい |
厚さに乗って下さい | 2.0mm +/-0.2 |
板材料 | アルミニウムPCB 1W/MK |
板材料の製造者 | ITEQ |
CTI | 500V |
PTHのCUの厚さ | N/A |
内部のIayerのCUのthicknes | N/A |
表面のCUの厚さ | 35 um (1oz) |
はんだのマスクのタイプ | LPSM |
はんだのマスクの製造者 | TAIYO |
はんだのマスク色 | 白い |
はんだのマスクの数 | 1 |
はんだのマスクの厚さ | 13um |
タイプのシルクスクリーン インク | N/A |
シルクスクリーンの製造者 | TAIYO |
シルクスクリーンの色 | 黒 |
シルクスクリーンの数 | 1 |
Mininumの跡(ミル) | 10ミル |
最低ギャップ(ミル) | 10ミル |
表面の終わり | 無鉛HASL |
RoHSは要求しました | はい |
そり | 0.18% |
熱衝撃テスト |
パス、288±5℃、10秒、3つの周期。 薄片分離無し、水ぶくれが生じること。 |
Solderablityテスト | パス、255±5℃、区域をぬらす5秒最少の95% |
機能 | 100%のパスの電気テスト |
技量 | IPC-A-600H及びIPC-6012Cのクラス2との承諾 |
1.5輪郭次元の単位:mm
いいえ。 | 必須次元(toerance) | 実際の次元 | ||||
1 | 269.40 | ±0.15 | 269.41 | 269.40 | 269.39 | 269.41 |
2 | 128.50 | ±0.15 | 128.49 | 128.51 | 128.50 | 128.48 |
1.6穴のサイズおよびスロット次元(mm)
いいえ。 | Requerment次元(許容) | PTH/NPT | 実際の次元 | ||||
1 | 1.600 | ±0.05 | N | 1.575 | 1.615 | 1.600 | 1.575 |
2 | 2.000 | ±0.05 | N | 2.975 | 2.015 | 2.970 | 2.010 |
