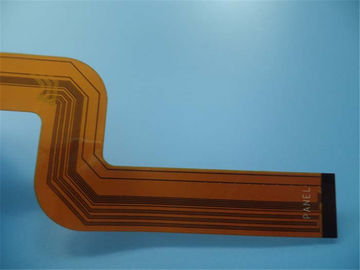

0.25mm厚いFPCの液浸の金PCBのPCBsの多層適用範囲が広いPolyimide PCBs

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise Limited
証明:	UL
モデル番号:	BIC-0389-V3.89

お支払配送条件:

最小注文数量:	1
価格:	USD50~60
パッケージの詳細:	真空
受渡し時間:	6-7 仕事日
支払条件:	T / T、Paypalの
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

板材料:	Polyimide (PI) 25µm ITEQ	板厚さ:	0.25mm
表面のCUの厚さ:	35µm （1つのoz）	内部のIayerのCUのthicknes:	35µm （1つのoz）
表面仕上げ:	液浸の金	Coverlay色:	黄
シルクスクリーンの色:	白	関数:	100%のパスの電気テスト

プロダクトプロフィール

1.1概説

これはタイプの保証警報の適用のための4つの層適用範囲が広い回路です

厚い0.25mm。基礎積層物はIPC 6012ごとにITEQのそれから製造しましたあります

Gerber供給されたデータを使用してクラス2。補強剤としてPolyimideはで応用です

頭部の挿入。

1.2特徴および利点

A.優秀な柔軟性
B.容積を減らすこと
C.重量の軽減
D.アセンブリの一貫性
E.高められた信頼性
F.電気変数設計の可制御性
G.はんだ付けされる端は全である場合もあります
H.材料のoptionality
I.安価
処理のJ. Continuity
K.少し、プロトタイプおよび生産。
L.容積を集中するPCBのプロトタイピングからのあなたのプリント基板の必要性を満たすこと

生産。

1.3適用

タッチ画面、産業制御接触リモート・コントロール柔らかい板、柔らかいPOSのアンテナ

板

1.4変数およびデータ用紙

適用範囲が広いPCBのサイズ	70.5 x 30.38mm
層の数	4
板タイプ	適用範囲が広いPCB
板厚さ	0.25mm
板材料	Polyimide (PI) 25µm
板材料の製造者	ITEQ
板材料のTgの価値	60℃

PTHのCUの厚さ	≥20 µm
内部のIayerのCUのthicknes	35µm （1oz）
表面のCUの厚さ	35µm （1oz）

Coverlay色	黄色
Coverlayの数	2
Coverlayの厚さ	25 µm
補強剤材料	Polyimide
補強剤の厚さ	0.2mm

タイプのシルクスクリーンインク	IJR-4000 MW300
シルクスクリーンの製造者	TAIYO
シルクスクリーンの色	白い
シルクスクリーンの数	1

Coverlayの皮テスト	peelable
伝説の付着	3M 90℃はMin. 3後の皮テストを時間を計りません

表面の終わり	液浸の金
ニッケル/金の厚さ	Au:0.03µm （Min.）;NI 2-4µm
RoHSは要求しました	はい
Famability	94-V0

熱衝撃テスト	パス、-25℃±125℃、1000の周期。
熱圧力	パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能	100%のパスの電気テスト
技量	IPC-A-600H及びIPC-6013Cのクラス2との承諾
