レーザーの切口FPCが付いているPolyimideの屈曲で造られる適用範囲が広いPCB

レーザーの切口FPCが付いているPolyimideの屈曲で造られる適用範囲が広いPCB

  • レーザーの切口FPCが付いているPolyimideの屈曲で造られる適用範囲が広いPCB
  • レーザーの切口FPCが付いているPolyimideの屈曲で造られる適用範囲が広いPCB
  • レーザーの切口FPCが付いているPolyimideの屈曲で造られる適用範囲が広いPCB
レーザーの切口FPCが付いているPolyimideの屈曲で造られる適用範囲が広いPCB
商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Enterprise Limited
証明: UL
モデル番号: BIC-0604-V6.04
お支払配送条件:
最小注文数量: 1
価格: USD20~30
パッケージの詳細: 真空
受渡し時間: 4-5 営業日
支払条件: T / T、Paypalの
供給の能力: 1ヶ月あたりの45000部分
連絡先
詳細製品概要
板材料: Polyimide 25µm ITEQ 60℃ 板厚さ: 0.10mm
表面のCUの厚さ: 35 µm 表面仕上げ: 液浸の金
Coverlay色: シルクスクリーンの色:
関数: 100%のパスの電気テスト

概要のプロフィール




適用範囲が広い回路の故障は基本3から成っていることを示します
要素:銅ホイル、誘電材料および接着剤。のほとんど
製造業のproceses、すなわちイメージ投射移動、めっきおよびエッチング、
板めっきによって作り出した場合使用されるそれらにかなり類似していて下さい。
但し、使用される薄く、だらしない材料による相違があります
適用範囲が広いcirucits。







適用範囲が広い回路の目的




1) プリント基板と他間の相互連結を提供するため
   部品。
2) SMTの土台のための三次元基質として役立つため
   写真およびビデオ・カメラの部品、例えば。
3) dynamの曲ることに抗することができる相互連結を確立するため。
4)堅屈曲のサーキット ボードの一部分になるため。







利点




1) 柔軟性
2)体積減少
3)重量は減ります
4) SMDの土台の一貫性
5)信頼性の増加
6)変数の電気設計の可制御性
7) FPCの端で全面的にはんだ付けされる錫
8)物質的な任意(PIのペット)
9)安価
10)処理の継続







適用




薄膜スイッチ、容量性タッチ画面/パネル、キーパッドFPC、レーザー
頭部FPCの一般目的LEDの柔らかなライトのストリップ、携帯電話の組み込み
アンテナFPCタッチ画面、電話受信機/イヤホーンFPC、
インクジェット・プリンタ、おもちゃランプのストリップ、LCDモジュール、器械のベルトに連絡して下さい
パネル、適用範囲が広いフラット ケーブル、表示バックライト等。







Bichengの適用範囲が広いプリント回路機能

いいえ。 指定 機能
1 板タイプ

、Doulbeの層単層、

の堅屈曲多層

2 基材 PIのペット
3 銅の重量 0.5oz、1oz、2oz
4 LEDの最高サイズ 250 x 5000mm
5 概要の最高のサイズ 250 x 2000mm
6 板厚さ 0.03mm-3.0mm
7 厚さの許容 ±0.03mm
8 Mininumのドリル孔 0.05mm
9 最高のドリル孔 6.5mm
10 ドリル孔の許容 ±0.025mm
11 穴の壁の厚さ ≧ 8 um
12

単一の最低トラック/ギャップ

層板

0.025/0.03mm
13

倍の最低トラック/ギャップ

層および多層板

0.03/0.040mm
14 エッチングの許容 ±0.02mm
15 絹の伝説の最低の幅 ≧ 0.125mm
16 絹の伝説の最低のHeigh ≧0.75mm
17 伝説からのパッドへの間隔 ≧0.15mm
18

開始はんだからの間隔

トラックへのドリルCoverlayのマスク

≧0.03mm
19

開始はんだのマスクからの間隔

トラックへのCoverlayを打つことの

≧0.03mm
20 液浸のニッケルの厚さ 100-300u」
21 液浸の金の厚さ 1-3u」
22 液浸の錫のThicnkess 150-400u」
23 最低の電気テストのパッド 0.2mm
24

輪郭の最低の許容

(正常な鋼鉄型の穿孔器)

±0.1mm
25

輪郭の最低の許容

(精密鋼鉄型の穿孔器)

±0.05mm
26

ベベル角度のMininumの半径

(輪郭)

0.2mm
27 Stiffnerの文書

PI、FR-4、3M接着剤、ペット、

鋼板

28 RoHs はい
29 はんだのマスク色 、黄色い、白い、緑黒い

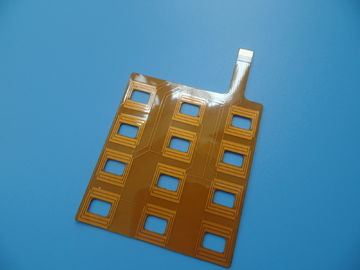

レーザーの切口FPCが付いているPolyimideの屈曲で造られる適用範囲が広いPCB 0

レーザーの切口FPCが付いているPolyimideの屈曲で造られる適用範囲が広いPCB 1
